高精度混合式步进电机结构三维设计

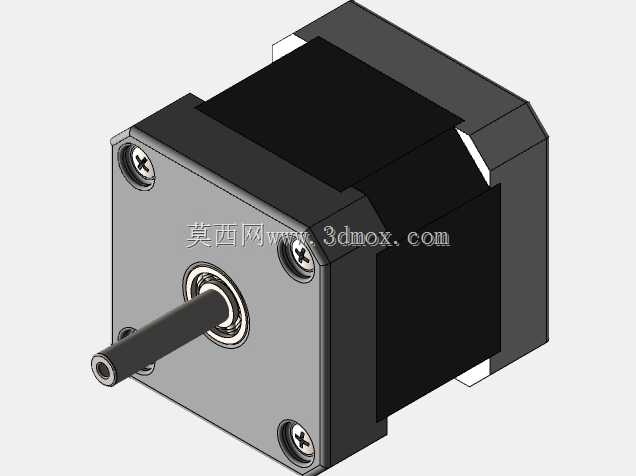

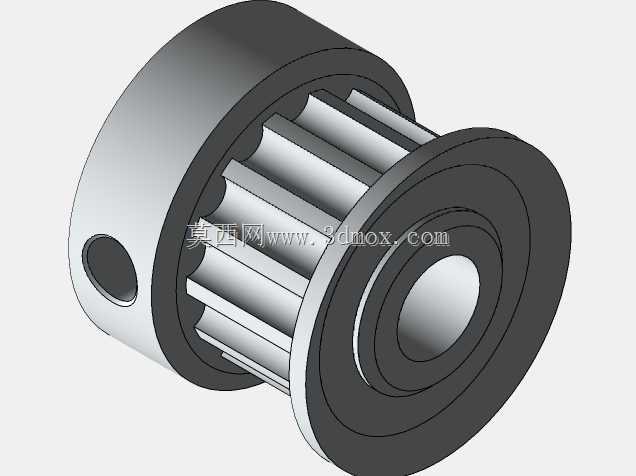

　　在自动化产线的点位输送、3D打印设备的进给轴驱动、小型雕刻机的位移控制、医疗检测设备的精密送样机构里，这类步进电机都是核心的动力执行部件，区别于伺服电机的闭环控制逻辑，它依靠脉冲信号完成固定步距角的角位移输出，不需要额外的位置反馈元件就能实现开环状态下的精准定位，在成本敏感、定位精度要求在0.1度级别的工况里有极高的应用占比。从结构设计逻辑来看，这个模型完整还原了两相混合式步进电机的核心构成：前端盖采用压铸铝合金材质做了轻量化处理，安装止口的同轴度公差控制在0.02mm以内，保证和设备安装面配合时不会出现轴系偏载；输出轴选用40Cr调质处理，轴伸端做了扁位结构，方便配套同步轮、联轴器时传递扭矩不打滑，轴和前端盖之间搭配了深沟球轴承做径向支撑，能承受一定的径向负载，同时把轴的径向跳动控制在0.01mm以内，避免高速运转时出现抖动。

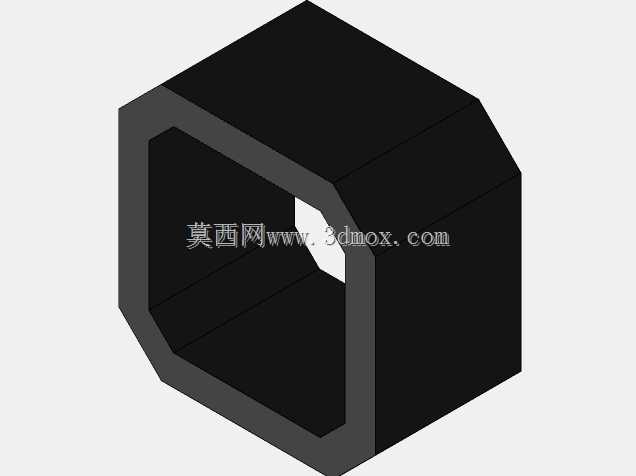

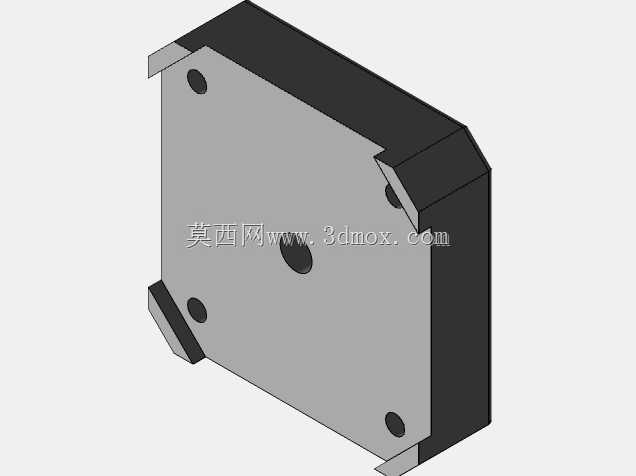

　　定子部分的绕组槽型做了优化，齿槽转矩被压低到额定扭矩的5%以内，低速运转时不会出现明显的爬行现象，转子部分集成了永磁体和导磁齿，和定子齿配合实现1.8度的固有步距角，搭配细分驱动器可以实现更小的脉冲当量，满足高精度进给的需求。机身外壳采用方形结构设计，和圆形机身的步进电机相比，四个安装面的平面度更容易加工控制，安装时可以从四个方向锁付螺丝，适配不同设备的安装空间，机壳表面做了发黑防锈处理，同时预留了散热筋结构，长时间额定负载运行时，绕组温升可以控制在60K以内，避免高温导致的退磁问题。尾部的端盖集成了出线孔防护结构，引线从侧方引出，不会和后端的安装结构产生干涉，出线位置做了橡胶护套，避免引线被金属锐边割破造成短路。

　　从安装边界尺寸来看，这个模型对应的是42系列步进电机的安装规格，安装孔的中心距是31mm，轴伸直径是5mm，机身长度根据扭矩等级不同可以适配不同的叠厚，这个结构的设计预留了足够的参数调整空间，不管是做短机身的0.2N.m低惯量型号，还是长机身的0.8N.m高扭矩型号，前端盖、输出轴、轴承位的结构都可以通用，能大幅降低零部件的开模和加工成本。在实际选型配套的时候，需要注意轴伸端的负载不能超过轴承的额定径向负载，垂直安装使用时还要考虑轴向负载对轴承寿命的影响，搭配的联轴器要选用挠性结构，补偿安装时的同轴度误差，避免轴承受额外的弯矩导致提前失效。

　　这个三维模型完整还原了各个零部件的配合关系，包括定子和转子的气隙宽度、轴承和端盖的过盈配合量、螺丝孔的沉头深度都做了1:1的还原，不管是做设备整体的装配干涉检查，还是做电机本身的结构优化迭代，都可以直接作为基础结构参考，不需要再从零开始测绘实物，能大幅缩短结构设计的周期。在做非标设备设计的时候，很多工程师容易忽略步进电机的安装止口深度，导致电机锁付之后轴系和传动部件的配合位置出现偏差，这个模型里把止口的深度、安装孔的通孔深度都做了准确的标注参考，导入装配体之后可以直接核对和安装板的配合尺寸，避免出现加工完安装板之后电机装不到位的问题。另外模型里也还原了绕组部分的占位空间，做设备结构布局的时候，可以提前预留好引线的弯折空间，避免装配的时候引线被机壳或者其他结构件挤压破损。对于做传动结构验证的场景，这个模型的重量、质心位置都和实物保持一致，做整机的运动仿真的时候，可以准确计算电机自身惯量和负载惯量的匹配比，避免选型时出现惯量不匹配导致的失步问题。
