水管连接用铝制铸件结构三维设计

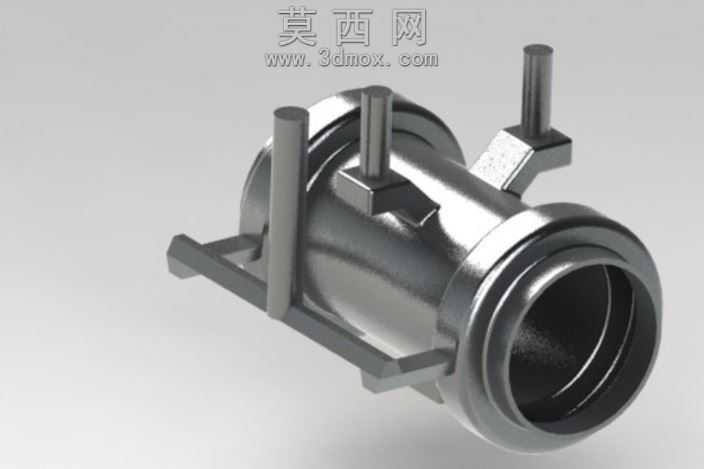

本作品为适配水管管路连接场景的铝制铸件三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于管路流体输送的工况需求，确定主体通径尺寸与两端连接接口的配合公差，主体采用圆筒形通腔结构保障流体通行顺畅，腔体壁厚结合铝合金铸造工艺的成型特性做均匀化处理，避免壁厚差过大导致的铸造缩孔、冷隔缺陷。模型外部的支撑定位结构做一体化建模设计，三处径向凸起的柱状定位柱与底部横向支撑筋条采用圆角过渡处理，既满足铸件脱模的工艺要求，也能强化结构整体刚性，降低安装使用过程中的应力集中风险。渲染阶段采用金属磨砂铝合金材质，还原铝铸件经抛丸处理后的真实表面质感，通过环境光遮蔽效果突出结构的凹凸层次，清晰呈现接口处的密封配合面、定位柱的安装基准面、支撑筋的受力结构等关键细节，材质反射参数调整为低反光度的亚光金属效果，贴合工业铝铸件的实际外观特征。结构设计上充分考虑铸造生产的工艺合理性，所有棱边均设置符合铸造规范的工艺圆角，不存在尖锐直角与倒扣结构，无需复杂抽芯即可完成砂型或压铸模具的开模作业；两端接口的密封槽位做精确尺寸约束，可适配标准水管的密封圈安装需求，外部定位柱的位置度公差做参数化关联，保障后续批量生产时的安装互换性。设计过程中同步完成结构的干涉检查与壁厚分析，验证整体结构无装配干涉、壁厚均匀性满足铸造工艺要求，支撑筋的布局经过受力仿真验证，可承受管路安装时的紧固力矩与使用过程中的管路振动载荷，定位柱的高度与直径尺寸匹配常用水管安装支架的固定孔径，无需额外加工即可完成现场装配。模型的所有特征均保留参数化编辑历史，可根据不同通径的水管需求快速调整尺寸参数，适配多规格管路的连接使用场景，整体结构兼顾铸造工艺性、安装便捷性与使用可靠性，完整还原了工业铝铸件从功能需求到工艺落地的全流程设计逻辑。
