带按压出液结构的透明胶容器设计

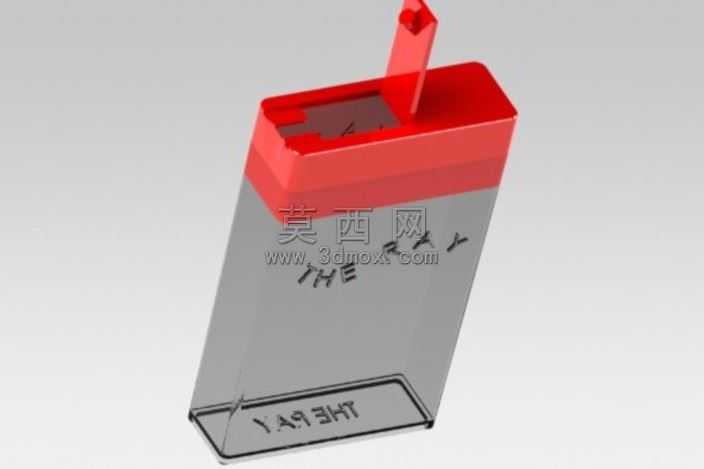

本作品为带按压出液结构的胶容器三维模型，采用SolidWorks软件完成全参数化建模，建模过程遵循自上而下的装配设计逻辑，先完成整体轮廓的草绘布局，再逐一拆分各个零部件进行细节建模，确保各部件间的装配公差符合实际生产的配合要求。模型整体分为透明储胶腔体、红色按压上盖、内置出胶通道三个核心部分，透明储胶腔体采用薄壁壳体结构建模，壁厚均匀设置为1.2mm，腔体底部做了圆角过渡处理，避免应力集中导致的开裂问题，腔体表面预留了标识印刷的平整区域，建模时通过包覆特征实现了表面反向文字的凹陷效果，还原了实物的标识细节。红色按压上盖部分采用实体建模后抽壳的方式完成，上盖与腔体的配合位置设计了卡扣式连接结构，无需额外粘接即可实现紧密扣合，方便后续加注胶液；按压部位做了斜切面的导向设计，顶部的出胶嘴采用窄缝式流道设计，能够精准控制胶液的流出量，避免出胶过多造成的浪费。材质渲染阶段，透明腔体部分赋予高透PMMA材质，调整了材质的折射率与透光率参数，还原了亚克力材质半通透的视觉效果，同时添加了轻微的磨砂质感参数，避免材质过于通透产生的虚假感；红色上盖部分赋予亮面ABS塑料材质，调整了高光反射参数，还原注塑件表面的光滑质感，出胶嘴位置做了轻微的材质粗糙度调整，模拟实际使用中可能产生的磨损效果。结构设计上充分考虑了日用胶类容器的使用场景，整体造型方正便于摆放，按压结构的行程设置合理，按压力度适配日常单手操作的力度范围，腔体内部做了倾斜的导流底设计，能够让胶液在剩余量较少时依然可以汇集到出胶通道位置，减少胶液残留。建模过程中对所有的锐边都做了R0.3mm的圆角处理，既符合塑料制品的注塑工艺要求，避免生产时出现飞边、缺料的问题，也能提升使用时的触感，避免锐边划伤手部。模型完成后进行了全局干涉检查，确认按压结构在全行程运动过程中不会与腔体产生碰撞，各配合面的间隙均匀，能够满足后续开模生产的结构要求，渲染阶段采用了工作室柔光环境，多角度展示了容器的外观细节与结构特点，清晰呈现了透明腔体与红色上盖的搭配效果。
