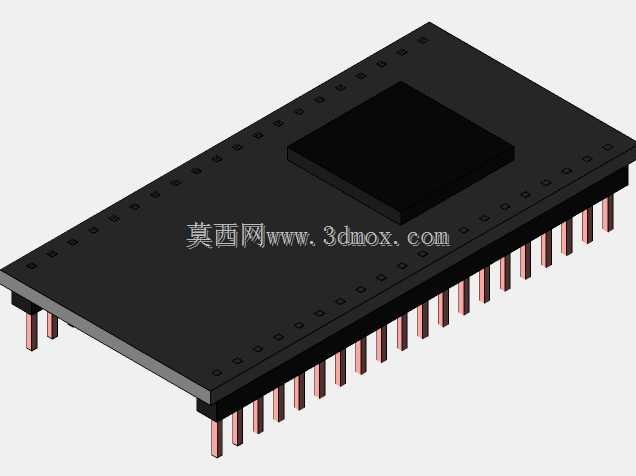

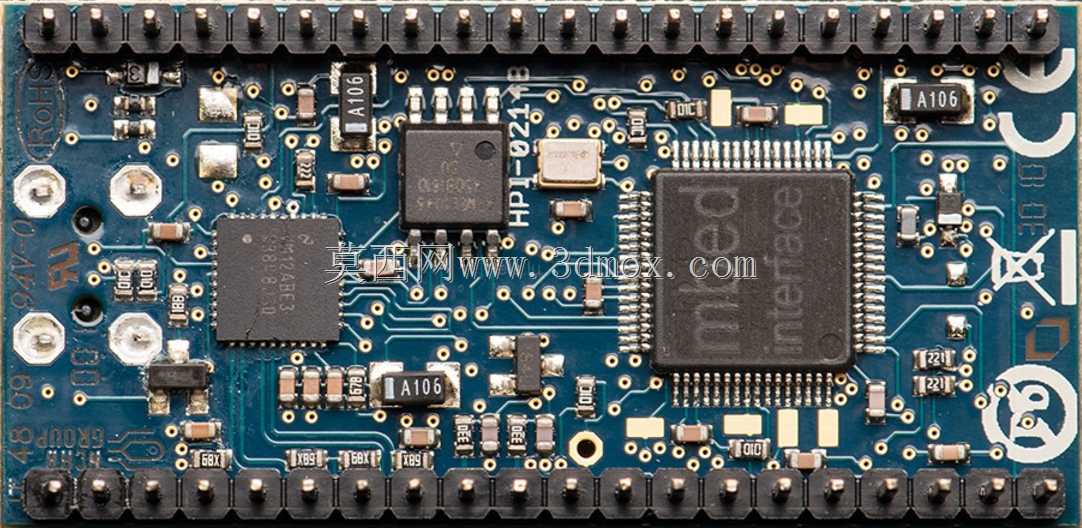

恩智浦LPC1768开发板结构三维建模

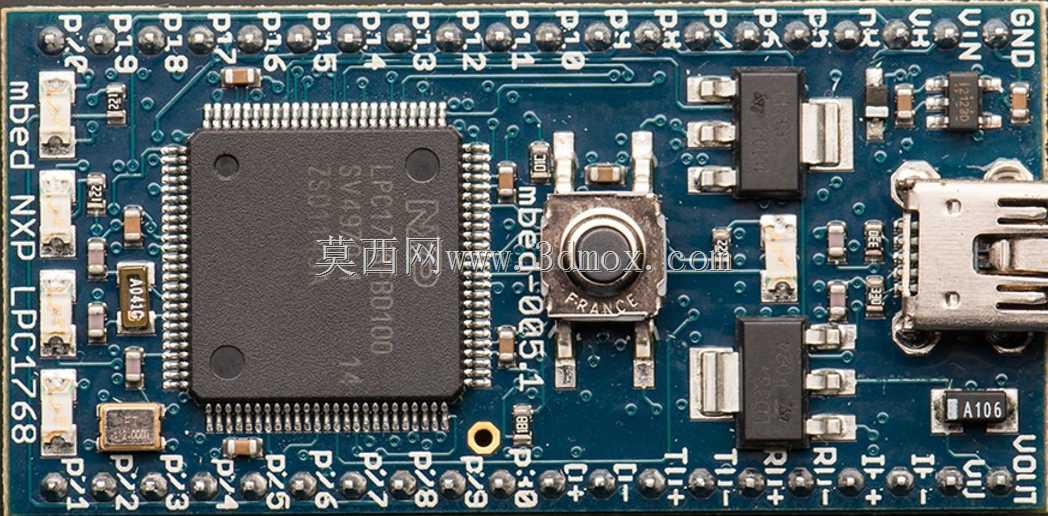

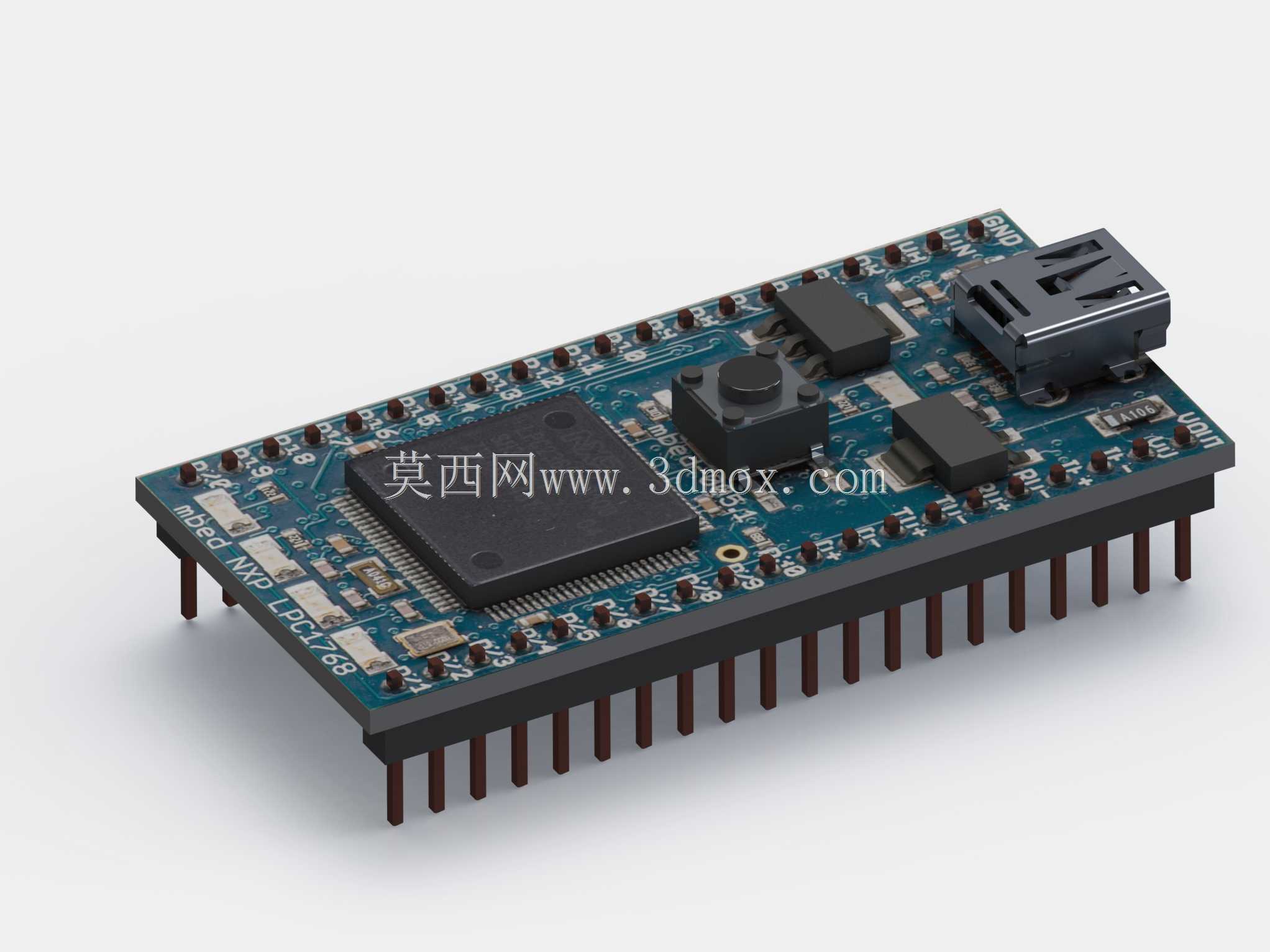

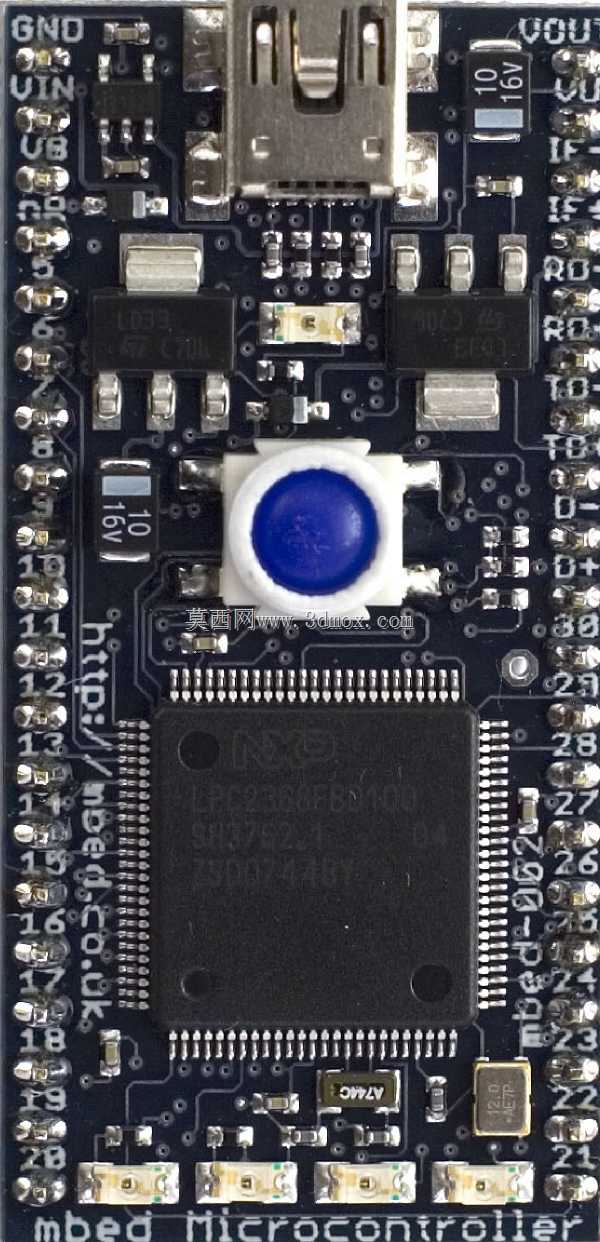

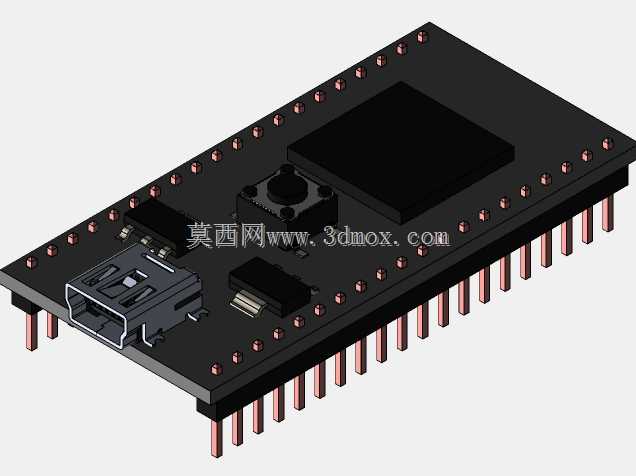

　　在嵌入式开发与教学验证场景中，核心控制板的结构建模是搭建测试工装、设计配套外壳、规划设备内部安装空间的前置基础，本次完成的恩智浦LPC1768开发板三维结构，完全围绕实际工程使用中的装配需求搭建，还原了板卡所有对外交互结构与安装边界。从实际使用场景来看，这类核心板常被用于工业控制节点原型开发、学生嵌入式课程实训、小型智能设备主控单元搭建，很多时候需要将板卡嵌入到定制化的设备壳体内部，或是搭配外接扩展模块叠层安装，这就要求三维模型不仅要还原板卡的外观轮廓，更要精准复现所有接插件、排针、凸起元件的位置与高度，避免实际装配时出现结构干涉。

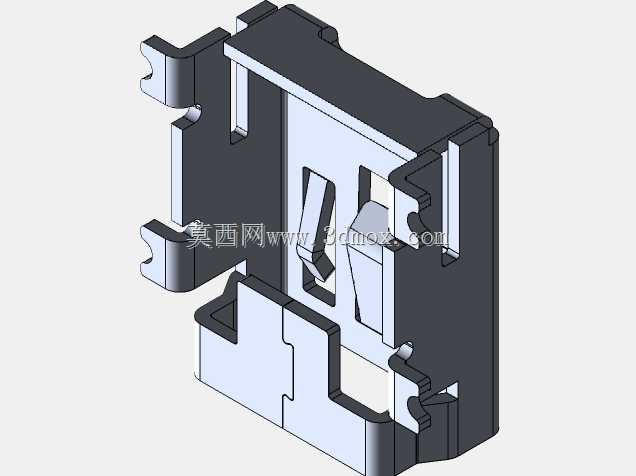

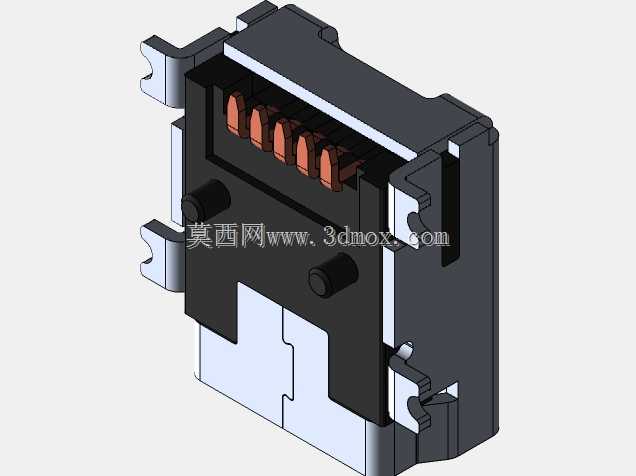

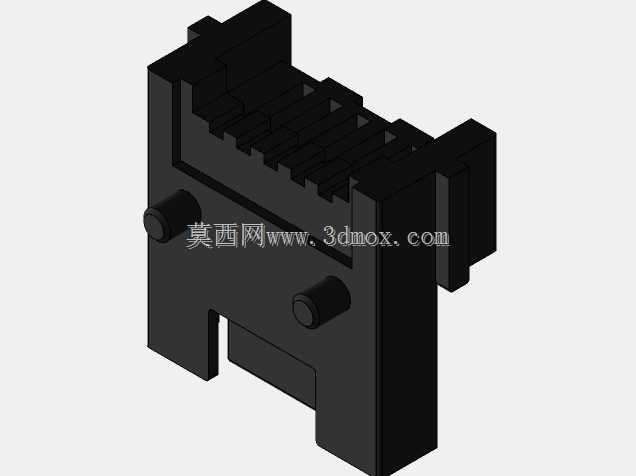

　　建模过程中优先梳理了板卡的安装边界：整板采用标准双列直插排针布局，两侧排针的针脚间距严格遵循2.54mm通用排针规范，排针伸出板底的长度控制在合理范围，能够匹配标准面包板、通用杜邦线连接的空间需求，板体总厚度包含顶层最高元件的高度，在设计配套外壳时可以直接以此为依据预留内部腔体高度，不需要额外测量元件突出量。板卡顶层的元件布局做了分层还原：USB接口位于板端一侧，接口的金属外壳轮廓、插接口深度都做了精准复刻，在设计设备面板开孔时可以直接提取模型的接口轮廓做开孔参考，避免出现开孔位置偏移导致USB插头无法插入的问题；板载复位按键的凸起高度、按压行程对应的空间预留也在模型中有所体现，设计外壳按键对位结构时，可以直接对齐按键中心位置，预留合适的按键按压间隙；主芯片的散热面高度、周边阻容元件的排布都按照实际板卡的布局还原，叠层安装扩展板时，可以直接通过模型校验上层板与底层板元件的间隙，避免扩展板压到主芯片或者周边元件造成短路。

　　建模时特意区分了板体基材与不同元件的结构特征：PCB板的四个边角做了圆角处理，避免安装时锐角划伤操作人员或者导线绝缘层；板上的固定孔位置按照通用开发板的安装孔位设置，孔径匹配常用的M2铜柱安装尺寸，在搭建测试工装时可以直接调用模型的孔位特征生成安装柱，不需要重新测绘孔位坐标。针对板卡顶部尺寸较大的元件，建模时优先保证其安装位置与外轮廓精度，对于不影响装配的细小元件细节做了合理简化，既保证模型能够满足结构装配校验的需求，又不会因为过多细碎特征导致模型占用过多系统资源，方便在大型设备装配体中直接调用。

　　从结构设计的角度看，这类板卡的三维模型核心价值不在于还原所有电路细节，而是为结构工程师提供准确的装配参考：比如在设计手持嵌入式设备的内部结构时，可以直接将该模型导入装配环境，排布板卡与电池、显示屏、外接传感器的位置关系，提前预判走线空间、接插件插拔操作空间是否充足；在做教学实验箱的内部布局时，可以根据模型的排针位置提前规划扩展模块的安装位，避免不同模块的排针互相干涉；在定制板卡防护外壳时，可以直接提取板卡的外轮廓、接口位置、按键位置生成壳体的对位结构，减少反复打样调整的次数。建模过程中也考虑了不同使用场景下的装配公差预留，所有接插件的外轮廓都按照实际元件的最大尺寸做了微小的余量放大，避免因为元件生产公差导致装配时出现过盈配合的问题；排针的针脚长度按照通用规格的最大长度设置，在设计板卡堆叠高度时可以预留足够的调整空间，适配不同高度的铜柱支撑需求。
