增量式光电旋转编码器结构三维设计

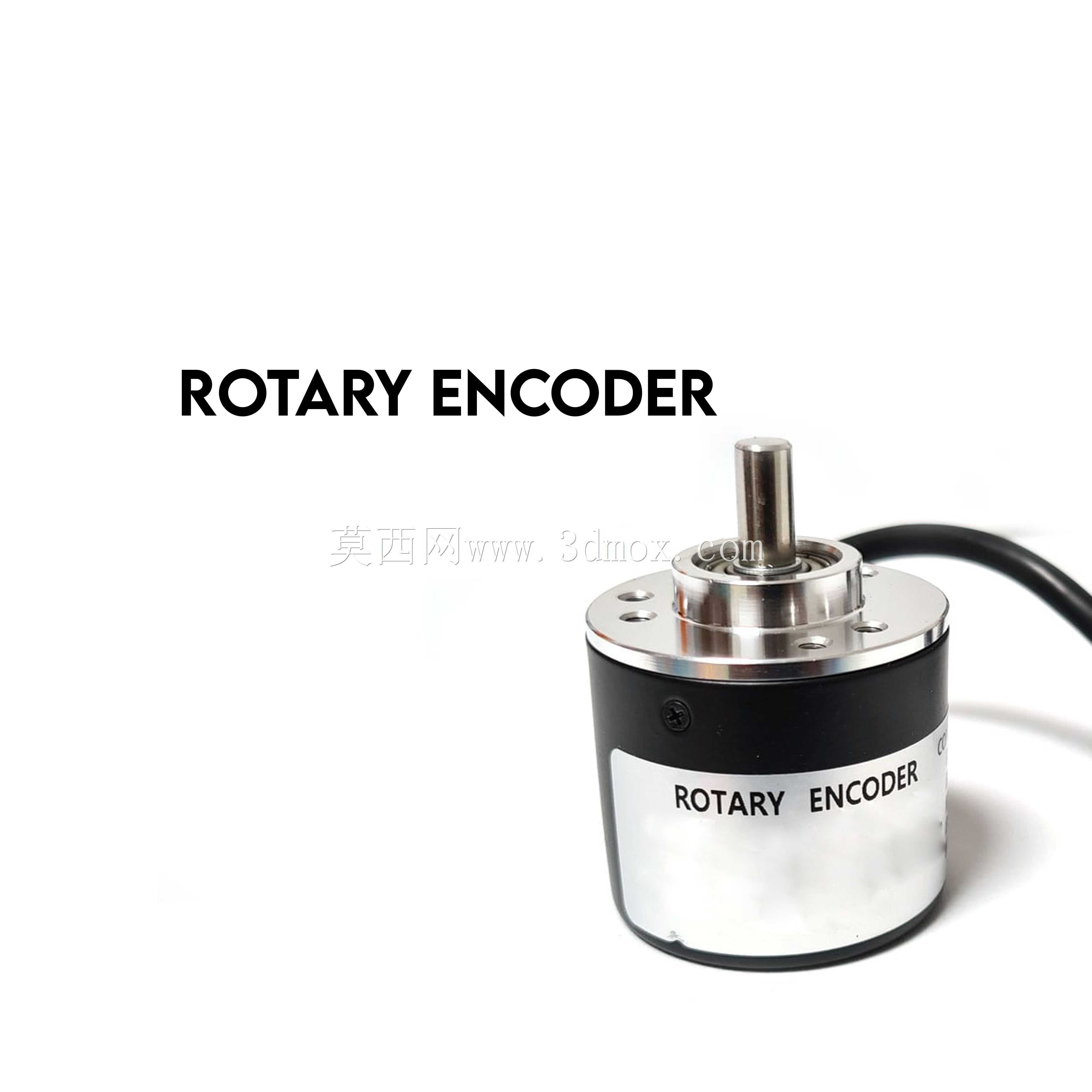

　　在自动化生产线的辊道输送工位、数控机床的主轴进给单元、伺服电机的闭环反馈回路、起重设备的行程限位机构里，旋转编码器都是不可或缺的角度与转速反馈核心部件，这套三维模型完整还原了常规外径58mm规格增量式光电旋转编码器的全结构细节，可直接用于设备布局干涉校验、安装工位模拟、配套连接件设计参考。从实际工程应用角度看，这类编码器的核心作用是将转轴的角位移、角速度转化为可被PLC、运动控制器识别的电脉冲信号，不同分辨率的码盘对应不同的检测精度，常规工业场景下1000线规格即可满足大部分输送、定位需求，高精度伺服配套场景则会选用2500线及以上规格，建模时特意还原了码盘、发光管、接收模块的内部相对位置，能直观呈现光电检测的光路逻辑，方便设计人员理解信号产生的物理基础。

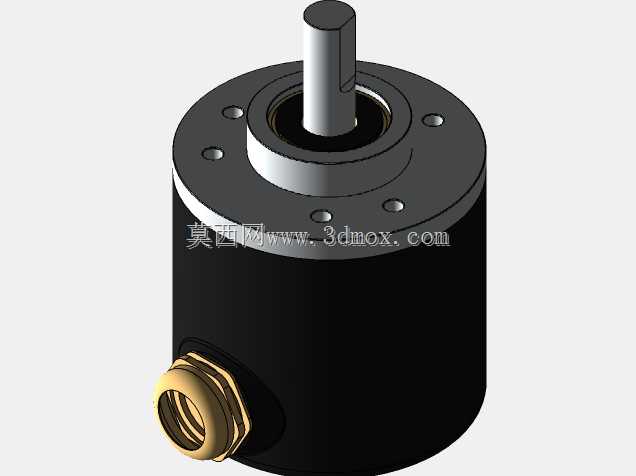

　　设计思路上完全遵循工业级编码器的实际结构逻辑：外部壳体采用铝合金车削成型的圆柱结构，表面做阳极氧化处理提升耐磨与抗腐蚀性能，前端伸出的实心轴采用轴承支撑结构，建模时还原了两端深沟球轴承的安装位、轴用挡圈的卡槽结构，保证轴系转动的同轴度与径向承载能力，尾部出线位置做了防水格兰头的结构模拟，实际使用中可达到IP65左右的防护等级，适配车间多粉尘、少量切削液飞溅的工况。出线方向采用侧出径向出线的常规布局，避免轴向出线占用安装空间，适配设备侧方走线的布线需求。

　　安装边界与尺寸方面，模型严格按照行业通用安装规范制作：主体外径58mm，主体长度（不含轴与出线部分）为50mm，伸出轴直径8mm、轴长15mm，轴端做了平面铣边处理，方便配套联轴器时锁紧防转；安装法兰采用标准三孔安装布局，安装孔中心圆直径50mm，孔位适配M4螺丝固定，安装止口直径36mm，可直接嵌入配套安装支架的定位止口内，保证转轴与被测轴的同轴度，避免偏心带来的检测误差与轴承磨损。建模时特意预留了安装螺丝的沉头空间、联轴器的安装避让空间，在做设备整体装配时，可直接校验编码器与周边支架、电机端盖、传动部件的干涉情况，不用反复核对二维安装图纸。

　　从功能特性的结构还原来看，模型还原了编码器内部码盘与转轴的同轴固定结构、光电收发板的支撑柱结构、壳体与端盖的扣合密封结构，能清晰看到内部腔体的空间布局，对于需要做编码器改装、定制安装支架、设计配套防护罩的结构工程师来说，可直接提取各部分尺寸做衍生设计，不用反复拆解实物测绘。实际选型搭配时，这类编码器常与柔性联轴器配套使用，用来抵消被测轴与编码器轴之间的少量径向、角度偏差，建模时也预留了联轴器的安装空间，可直接搭配标准联轴器模型完成整套反馈机构的装配模拟。在不同应用场景下，这类编码器的安装方式也有区别：法兰安装适合直接固定在电机端盖、设备壳体端面，支架安装则适合悬空布置在辊道端部、转轴延伸端，模型的安装孔位完全覆盖两种安装方式的固定需求，不需要额外做结构修改即可适配不同安装场景。
