1602字符型液晶显示模组结构设计

　　在嵌入式控制、小型工业设备、教学实验装置的人机交互环节里，这类16X2字符液晶是应用频次极高的显示部件，很多做小型电控柜、桌面级测试仪器、单片机开发项目的结构工程师，在做面板布局的时候都会优先选用这类成熟的显示方案，毕竟它的驱动逻辑成熟、接口定义统一，不需要额外做太多驱动适配的硬件改动，能大幅缩短项目的开发周期。

　　从实际使用场景来看，这类显示屏不需要承担复杂的图形渲染任务，核心作用就是输出固定格式的字符信息，比如设备运行的参数数值、工作状态提示、故障代码反馈、简单的操作指引文字，两行每行16个字符的显示容量，刚好能覆盖绝大多数小型设备的信息展示需求，不会出现显示区域冗余浪费，也不会因为容量不足导致关键信息无法完整呈现，很多温控器、小型PLC扩展模块、电子秤、开源硬件项目里都能看到同规格产品的身影。

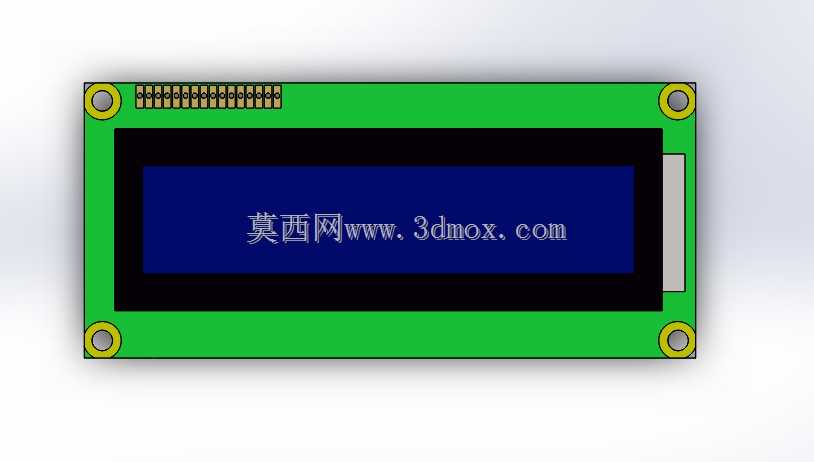

　　做这个三维模型的时候，首先还原的是产品实际的装配层级，最底层是绿色FR-4材质的PCB基板，基板四个角预留了标准的金属化安装孔，孔位的位置、孔径大小都是按照行业通用的安装尺寸做的，适配M2或者M2.5的固定螺丝，安装孔到板边的距离也留足了螺丝头的沉放空间，不会出现安装时螺丝和板上元器件干涉的问题。PCB板上除了液晶本体的固定区域，还预留了背光驱动、接口排针的焊接位置，建模的时候把板上元器件的高度差都做了还原，避免结构设计时出现外壳和板上元件顶死的问题。

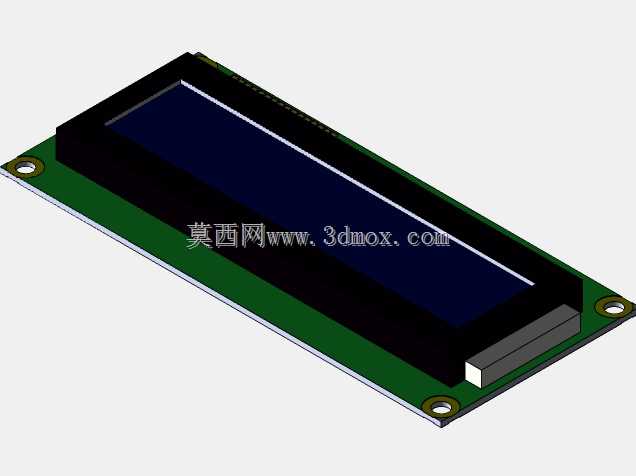

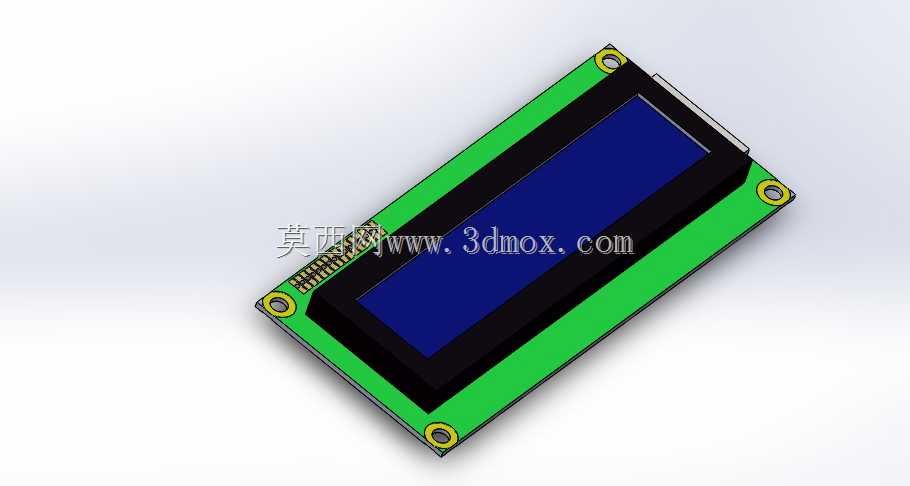

　　液晶本体部分是黑色的塑胶遮光外壳，中间嵌了深蓝色的液晶显示玻璃，玻璃和塑胶外壳之间的装配缝隙也做了细节还原，实际生产里这个位置会做遮光处理，避免背光漏光影响显示对比度。背光模块在液晶玻璃的下方，模型里还原了背光导光板的厚度，整个液晶模组叠加在PCB板上的总高度控制在常规同规格产品的尺寸范围内，做外壳设计的时候，只要按照这个高度预留显示窗口的沉台深度，就能保证液晶显示面和外壳面板齐平，不会出现凹陷或者突出的问题。

　　设计思路上完全遵循实物的装配逻辑，没有做多余的简化，比如PCB板边缘的定位缺口、液晶外壳和PCB板之间的固定卡扣位置、板上接口的排布位置都和实物一致，工程师在调用这个模型做整机结构设计的时候，可以直接把模型导入装配体，用来核对面板开口尺寸、安装孔位匹配度、内部走线的空间预留，不需要再手动测绘实物尺寸，能减少结构设计阶段的尺寸核对工作量。

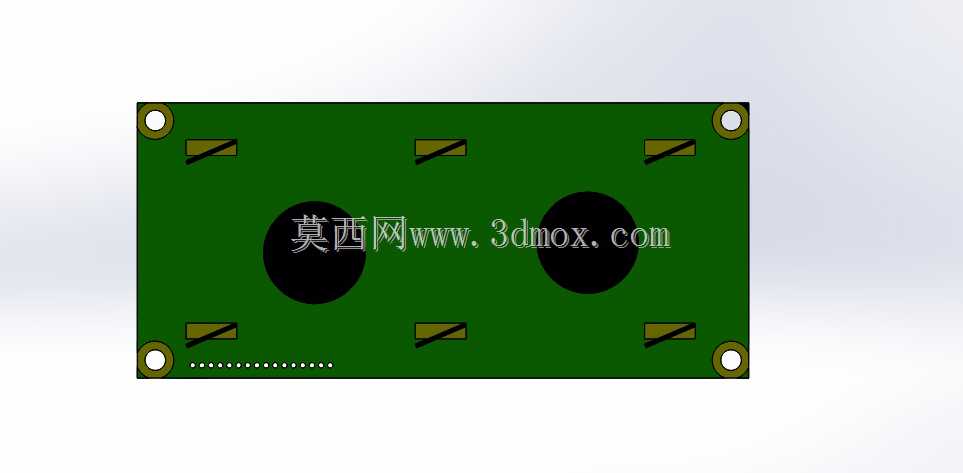

　　从安装边界来看，整个模组的外形长宽尺寸是行业通用的80mmX36mm规格，显示区域的位置距离板边的距离也符合通用的面板开口设计规范，做面板开孔的时候，只要按照显示区域的尺寸四周预留0.5mm的装配间隙，就能保证装配后显示窗口不偏位，同时不会露出内部的塑胶外壳边缘。PCB板下方的元器件最高突出高度不超过5mm，在做内部结构布局的时候，只要在PCB板下方预留6mm以上的净空区域，就能避免和主板上的其他高元件发生干涉。

　　很多刚接触结构设计的工程师做小型设备面板的时候，容易忽略液晶模组和外壳之间的装配公差，比如把显示窗口开的和液晶显示面一样大，实际装配的时候因为零件公差累积，很容易出现窗口挡住显示边缘的问题，这个模型里把液晶显示面的有效显示区域、黑边区域、塑胶外壳的外轮廓都做了明确的区分，导入装配体后可以直接参考不同区域的边界做外壳结构设计，不用再反复核对实物的各个区域尺寸。另外模型里也还原了液晶模组的整体重量分布重心，做跌落仿真或者结构强度校核的时候，也能直接用这个模型的质量属性做参考，不需要额外设置配重参数。

　　在实际选型的时候，这类16X2字符液晶还有不同的接口形式，比如排针直插、软排线连接，这个模型还原的是最常用的直插排针版本，排针的位置在PCB板的一侧，引脚间距是标准的2.54mm，做主板接口排布的时候，可以直接对应这个位置预留排母的焊接位置，避免出现接口错位无法装配的问题。背光部分的模型也考虑了不同背光颜色的适配性，结构尺寸和单色背光、RGB背光的同规格模组完全通用，不管选用哪种背光颜色的版本，这个结构模型都能直接适配，不需要调整外形尺寸。
