直插式一位绿色发光七段数码显示器件

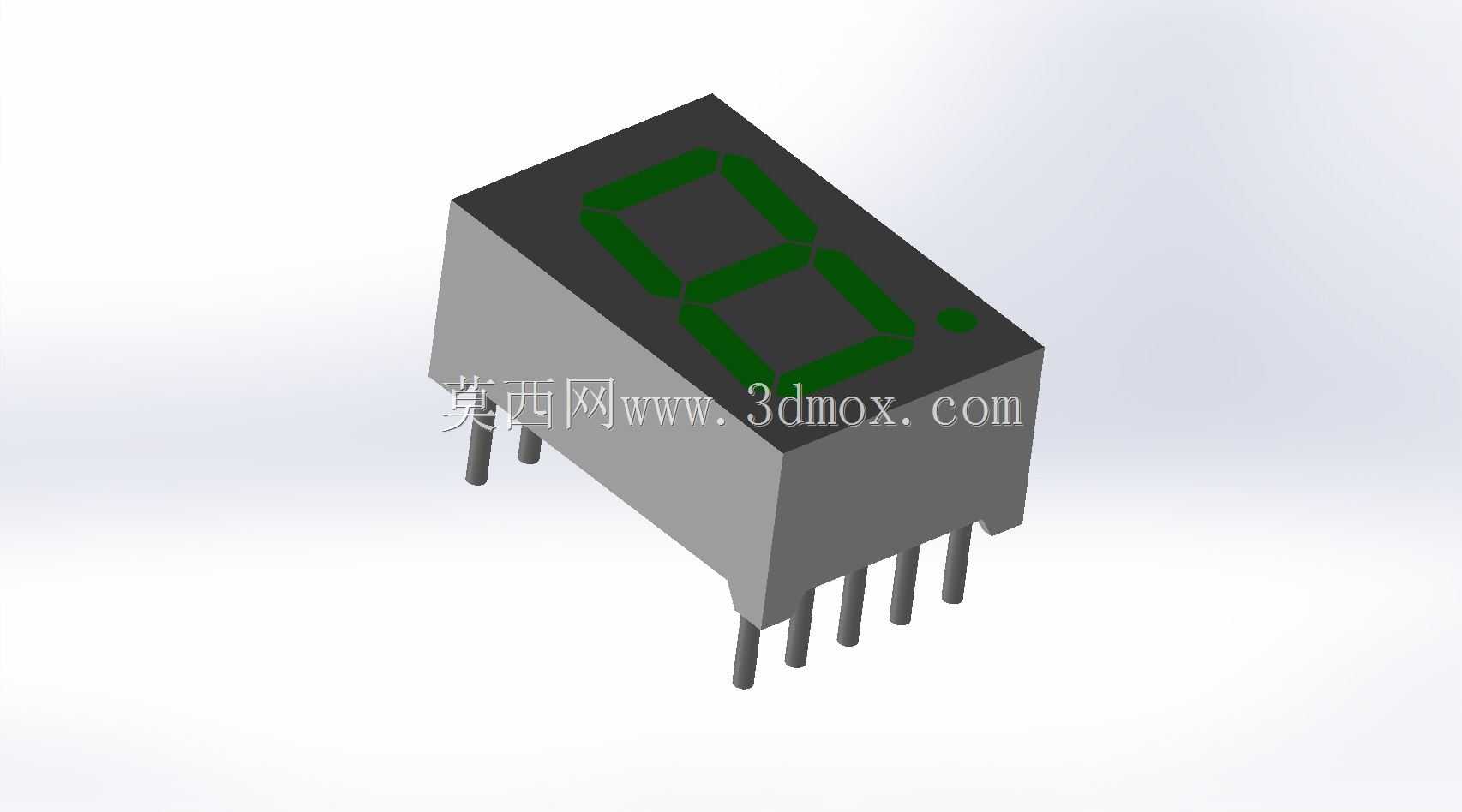

　　在工业控制数显面板、小型家电状态显示、实验教学仪器、嵌入式开发板的数字输出模块设计中，这类单八段带小数点的直插式显示器件是应用频次极高的基础显示元件，区别于点阵屏、段码液晶屏的显示逻辑，七段结构通过不同段的亮灭组合即可完成0-9阿拉伯数字以及少量英文字符的显示，单颗器件即可承担单一位数字的输出功能，多颗并排使用时可实现多位数值的直观展示，不需要复杂的解码驱动逻辑，配合常规的段码驱动芯片甚至单片机IO口直接驱动即可完成显示控制，在低成本、高可靠性要求的数显场景中始终保有稳定的应用占比。从结构设计角度看，这款器件采用标准双列直插引脚布局，引脚沿封装本体两侧对称排布，引脚间距符合常规通孔插装元件的通用尺寸规范，可直接适配标准面包板、通用PCB焊盘孔位，不需要额外定制安装孔位，在手工焊接、波峰焊量产加工场景中都能匹配常规加工工艺要求，引脚长度预留了常规板卡安装后的剪脚余量，安装时器件本体与PCB板面的间隙可控制在1-2mm区间，既可以避免贴板过紧导致焊接热量无法散出损伤封装外壳，也不会因为间隙过大导致引脚受力弯折出现焊接虚接问题。

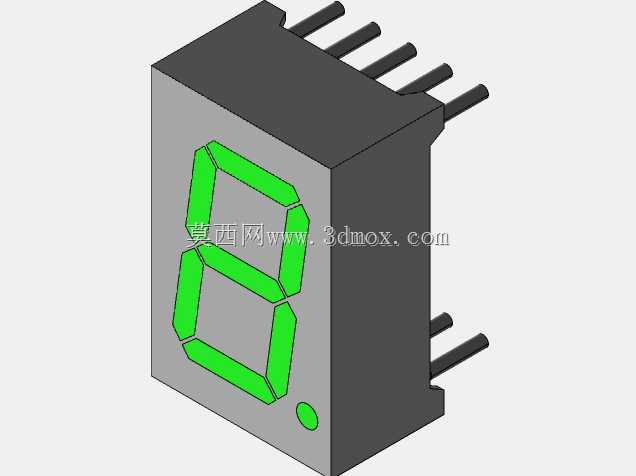

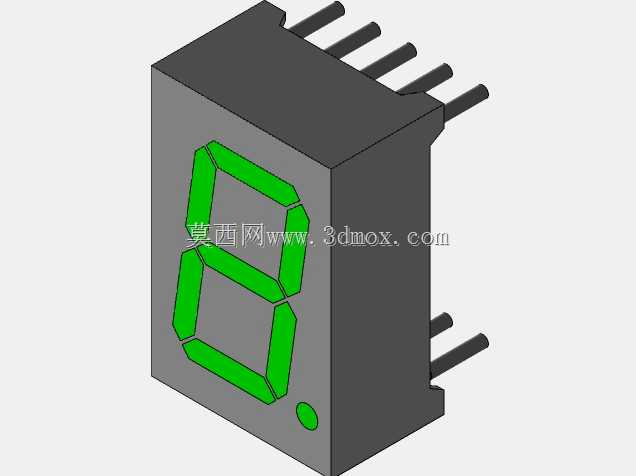

　　器件的显示面采用黑色哑光封装基底，发光段为绿色透光材质，这种配色方案在室内常规光照环境下可以实现极高的显示对比度，不需要额外增加背光结构即可清晰辨识显示内容，黑色基底还可以减少环境光线在显示面的反光干扰，在设备操作面板上安装时，即使操作人员处于侧方视角也能准确读取显示数值，不会因为反光出现辨识错误。封装外壳采用阻燃耐高温的工程塑料注塑成型，可耐受常规波峰焊的260摄氏度峰值温度，不会在焊接加工过程中出现外壳变形、发光段移位的问题，外壳与内部发光芯片、引脚框架的结合处做了密封处理，可以抵御日常使用环境中的潮气、少量粉尘侵入，提升器件在复杂工业现场环境下的使用寿命。

　　设计建模过程中，首先需要确认引脚的位置度公差，每根引脚相对于封装本体基准面的位置偏差需要控制在0.1mm以内，避免出现插装时引脚无法对准PCB焊盘的问题；其次发光段的凸起高度需要与封装外壳表面保持齐平，过高会导致外壳防护能力下降，过低则会出现发光视角收窄、侧方看不清显示内容的问题；带有的独立小数点段位于显示面右下角位置，可用于显示小数点位或者状态指示位，建模时需要单独预留小数点段的独立引脚，与其他七段显示引脚做电气隔离，避免出现段间短路导致显示乱码的问题。

　　从安装边界来看，单颗器件的本体占用PCB板面空间较小，多颗并排安装时，相邻器件之间预留2mm的间隙即可满足焊接加工、后期维修拆换的操作空间，器件在PCB板面的垂直高度较低，不会对板卡上方的其他结构件安装造成干涉，在紧凑结构的小型设备内部也能顺利布置，不需要为显示器件预留过大的安装空间。在实际选型应用中，这类单七段显示器件常被用于电源模块的输出电压电流显示、小型计数器的数值显示、温控设备的温度数值显示、工业按钮盒的参数显示等场景，驱动电路简单、显示直观、可靠性高是其核心应用优势，相较于复杂的彩色显示屏，这类段码显示器件在仅需要输出数字信息的场景中，成本更低、抗干扰能力更强，不会出现程序跑飞导致的花屏、显示错乱问题，在强电磁干扰的工业现场环境中，依然可以保持稳定的显示输出。建模时还需要注意封装本体的倒角处理，外壳四个边角做小圆弧过渡，避免安装过程中尖锐边角划伤操作人员或者相邻的导线绝缘层，引脚末端做轻微的锥形导向处理，方便插装时顺利对准PCB焊盘孔，提升装配加工的效率。
