30A安全断开开关结构设计模型

　　在低压配电回路的现场运维场景里，带载状态下直接分断主回路极易引发拉弧灼伤、误触电等安全事故，30A额定电流等级的安全断开装置，是小功率配电支路、设备端电源进线侧必备的物理隔离部件，这类部件常配套在小型电源变压器出线端、工业控制设备主进线位置，承担回路断电时的明显断点隔离、带载分断灭弧的核心作用，避免运维人员误判带电状态引发作业风险。

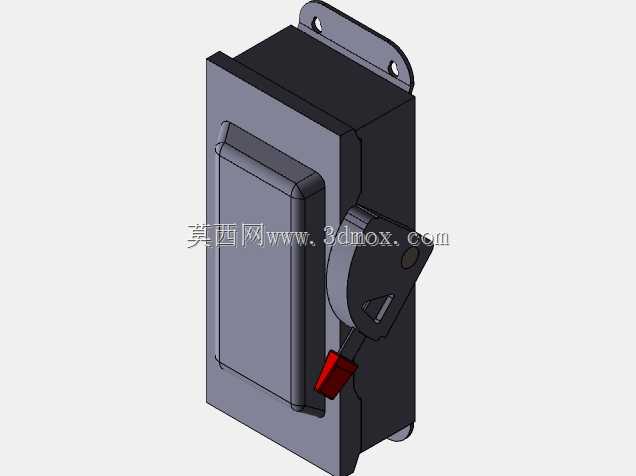

　　从实际使用需求出发，这款断开装置的设计首先要满足现场操作的辨识度要求，操作手柄采用醒目的红色拨杆设计，与深灰色的壳体形成强烈视觉差，运维人员在设备侧巡检时可快速识别开关分合状态，无需凑近查看标识就能判断回路是否处于断电区间。壳体背部设置带安装孔的固定耳板，安装孔位的间距匹配常规低压配电箱体的安装梁尺寸，安装时无需额外打孔适配，可直接通过螺栓固定在安装板或设备侧壁，固定耳板与壳体主体做了加强筋过渡处理，避免长期操作手柄时的往复作用力导致耳板根部开裂，适配工业现场长期频繁操作的使用强度。

　　结构设计上，壳体采用上下扣合的密封式结构，接缝处做了错位止口设计，可阻挡车间环境内的粉尘、飞溅切削液进入壳体内部，避免内部触头积尘导致接触电阻过大、分断时拉弧加剧的问题。操作手柄与内部触头机构采用联动转轴结构，手柄的转动行程对应触头的分合位置，拨杆扳动到断开位置时，内部动静触头之间会保持足够的电气安全间隙，形成肉眼可判断的物理断开点，满足电气安全规范里的隔离断点要求，不会因为机构松动、振动导致触头误闭合。手柄位置还预留了锁孔结构，断电检修时可在手柄处挂装安全挂锁，锁定断开状态，避免其他人员误合闸送电，完全贴合工业现场断电作业的上锁挂牌安全管理要求。

　　从安装边界来看，这款装置的整体外形方正，厚度方向尺寸控制紧凑，不会在配电箱内占用过多纵深空间，适配厚度较薄的壁挂式控制箱安装需求，接线端子位置设置在壳体下部的防护区域内，接线完成后线缆不会外露，既避免线缆被意外剐蹭脱落，也能防止人员误触带电端子。模型还原了装置的外部装配关系，包括壳体的扣合结构、手柄的转动配合、安装耳板的位置尺寸，在做配电柜体的三维布局设计时，可直接导入模型校验安装空间、操作手柄的活动行程是否与柜内其他部件干涉，提前规避现场安装时出现的手柄碰线、安装孔位不对中等问题。

　　不同于微型断路器的导轨安装形式，这款壁挂式安全断开开关更适合设备端就近安装的场景，比如小型加工设备的机身侧、现场检修电源箱的进线侧，操作人员不需要打开配电箱门就能直接操作分断电源，应急状态下可快速切断设备供电，降低故障扩大的风险。模型的结构细节还原了实际产品的装配逻辑，壳体的圆角过渡、手柄的握持弧度都按照实际操作的人机需求设计，拨杆的长度刚好满足带绝缘手套操作时的施力需求，不会因为拨杆过短导致操作费力、分合不到位的情况。内部触头的动作行程与手柄转动角度做了匹配设计，保证分断时触头快速拉弧熄灭，闭合时触头压力足够，避免长期通流时触头过热。
