复古风格Arduino控制机箱结构设计

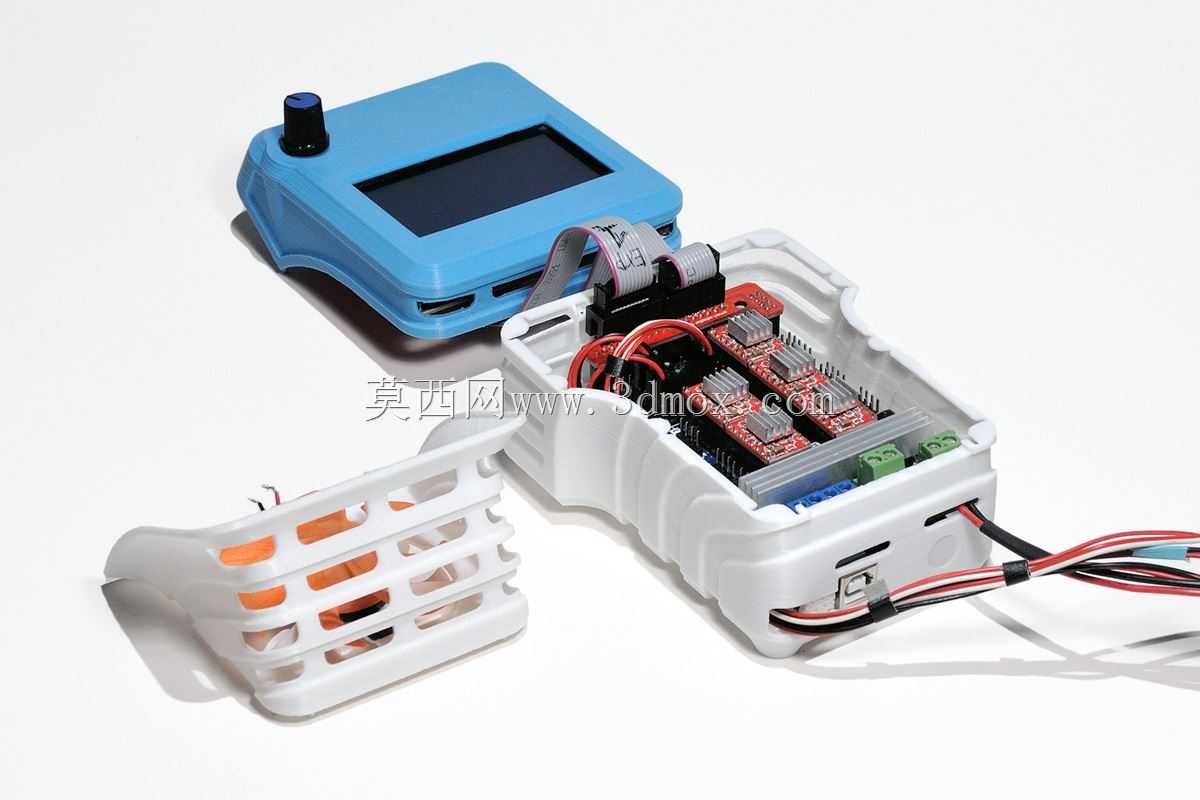

　　这款Arduino控制机箱的设计初衷，是为了满足嵌入式开发场景下，主控板安装防护与操作交互的一体化需求，适配Arduino Mega 2560主控板的安装使用，常见于桌面级电子实验台、小型嵌入式设备原型验证、DIY智能装置的主控承载场景，解决了常规裸板安装易积灰、接线杂乱、操作交互不便的实际问题。

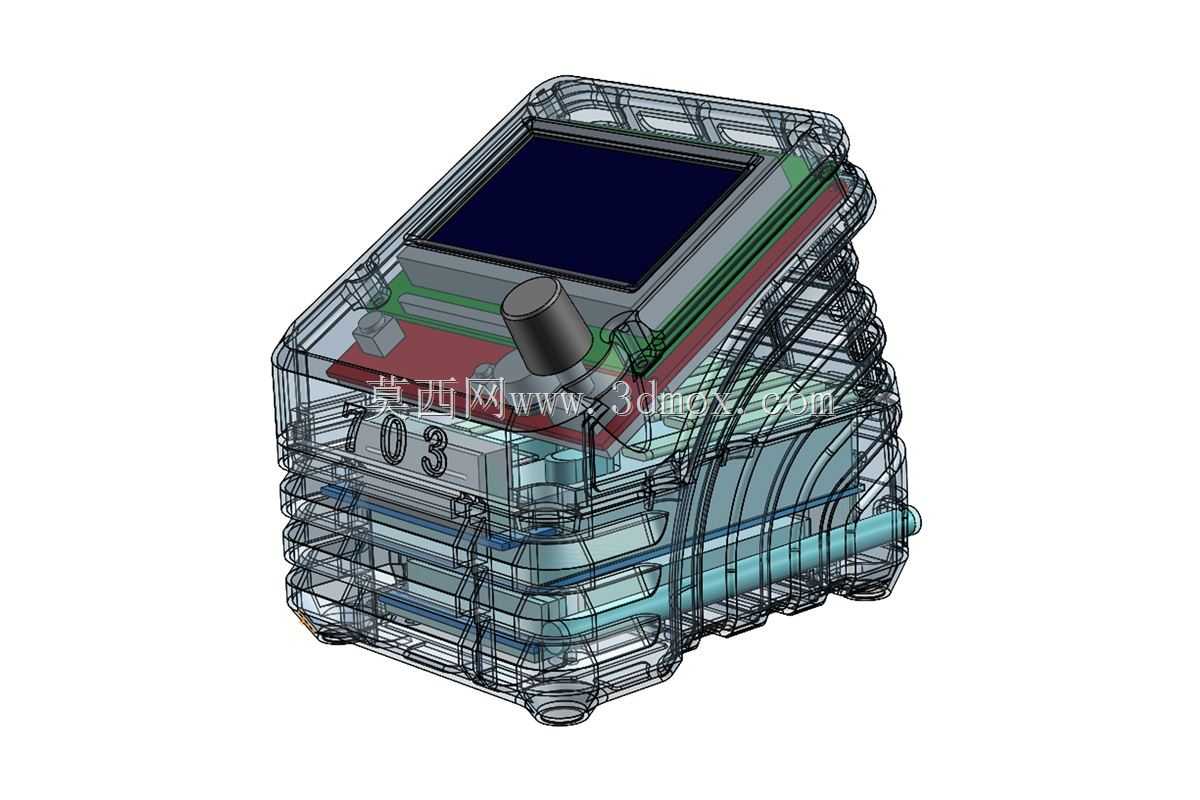

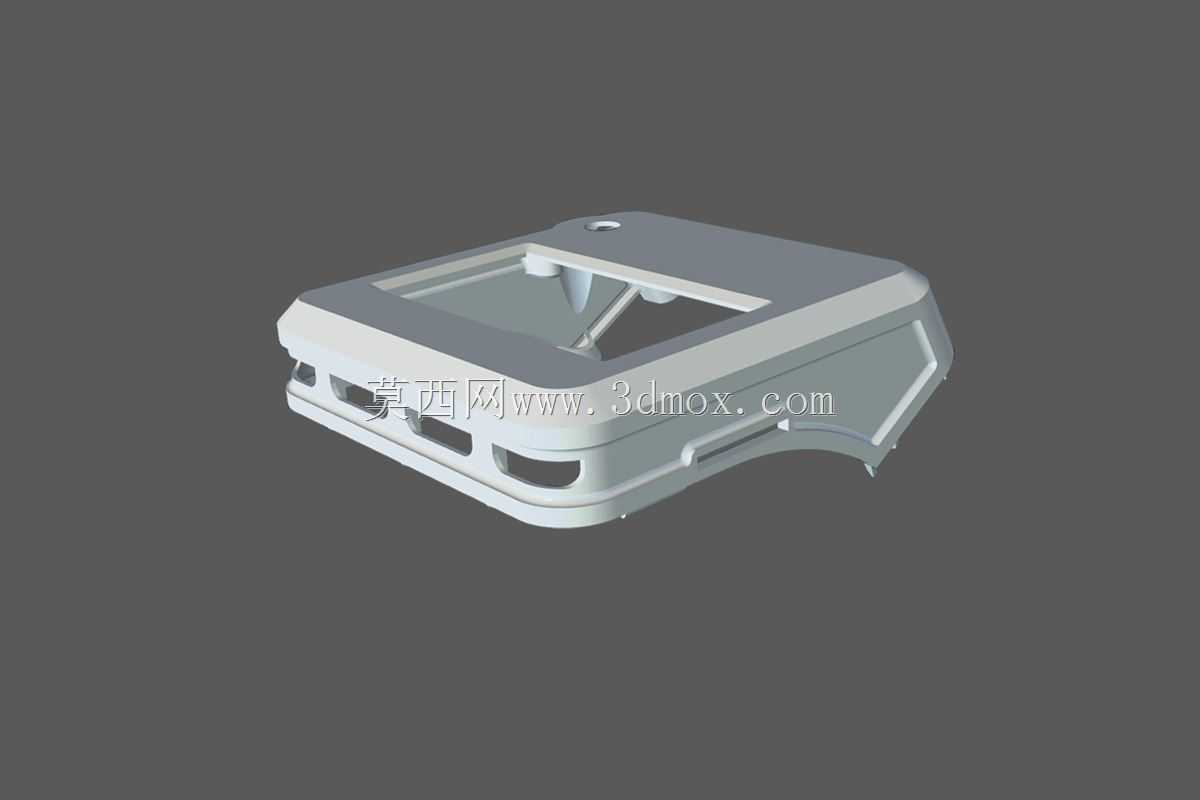

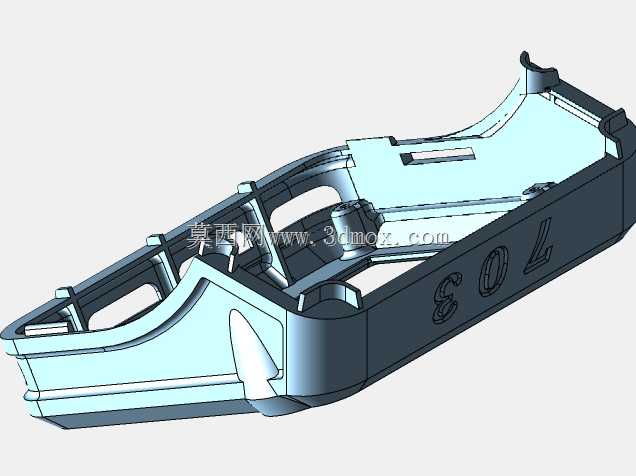

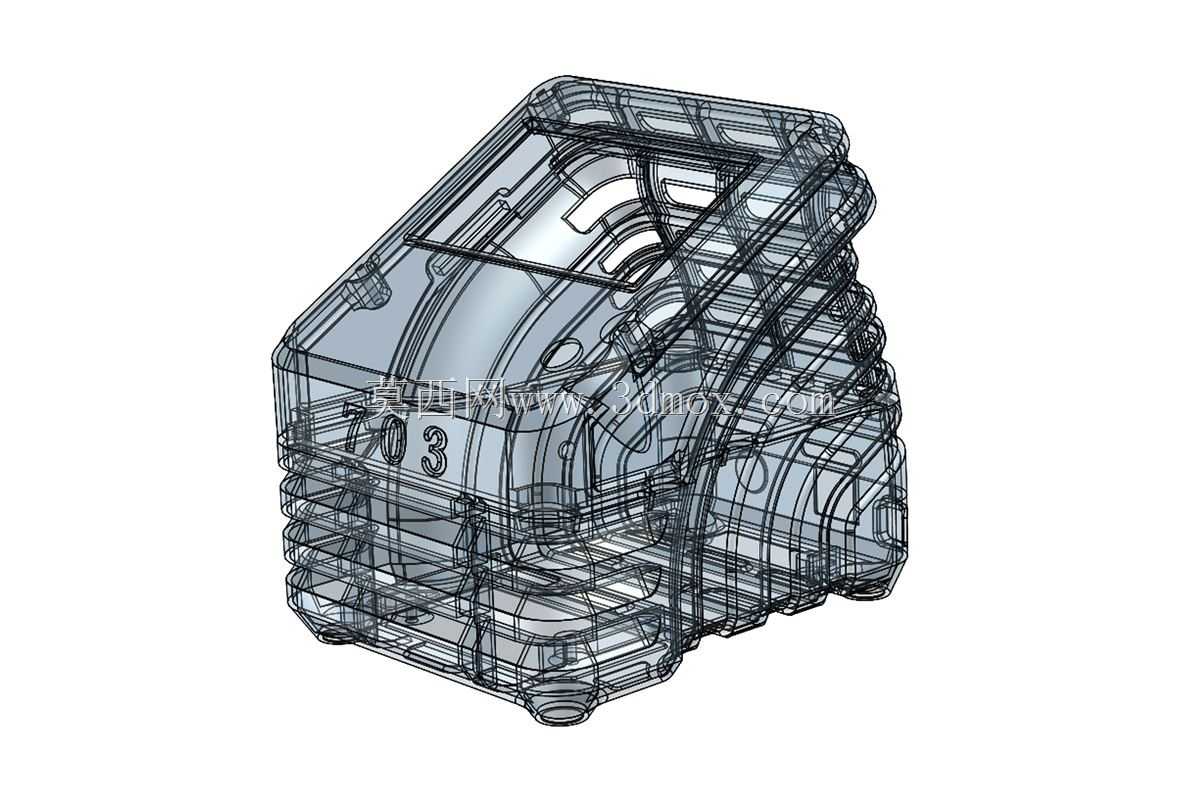

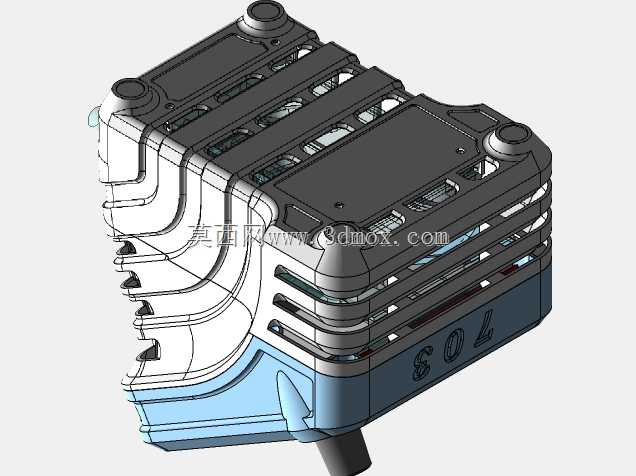

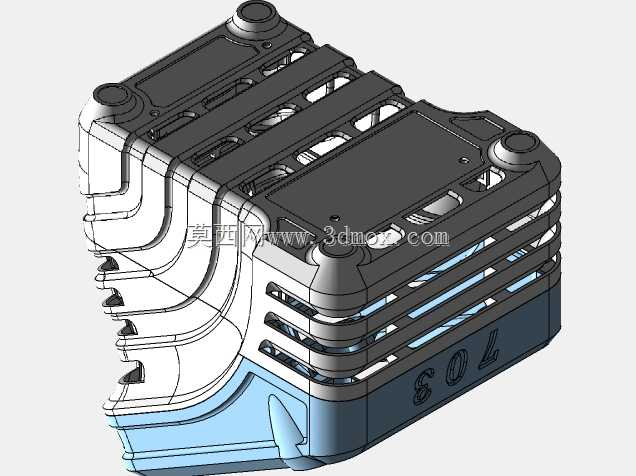

　　从结构设计思路来看，整体采用三段式拼接结构，下半部分为倒置的接线容纳腔，预留了足够的走线空间，可容纳主控板外接的电源引线、信号传输线，出线位置做了圆弧过渡处理，避免线材长期弯折出现外皮破损的问题；中间段为导轨安装结构，可直接卡装在标准DIN导轨上，适配工业现场控制柜内的安装规范，也可通过底部的平面支撑直接放置在桌面使用，无需额外安装固定件；上半部分为操作交互区，表面做水平找平处理，集成了显示屏安装位与调节旋钮安装位，显示屏采用嵌入式安装，四周预留0.2mm的安装间隙，可直接卡入固定，无需额外螺丝锁紧，旋钮安装位做了定位凸台，保证旋钮旋转时无偏移晃动。

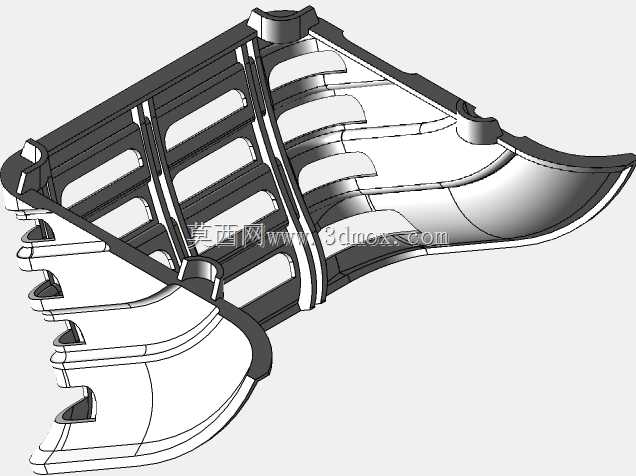

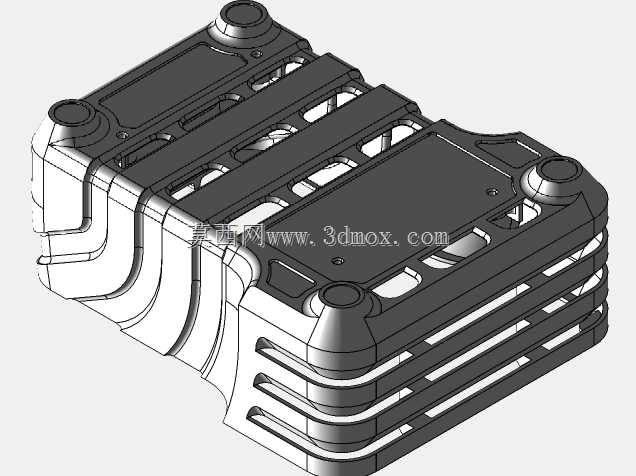

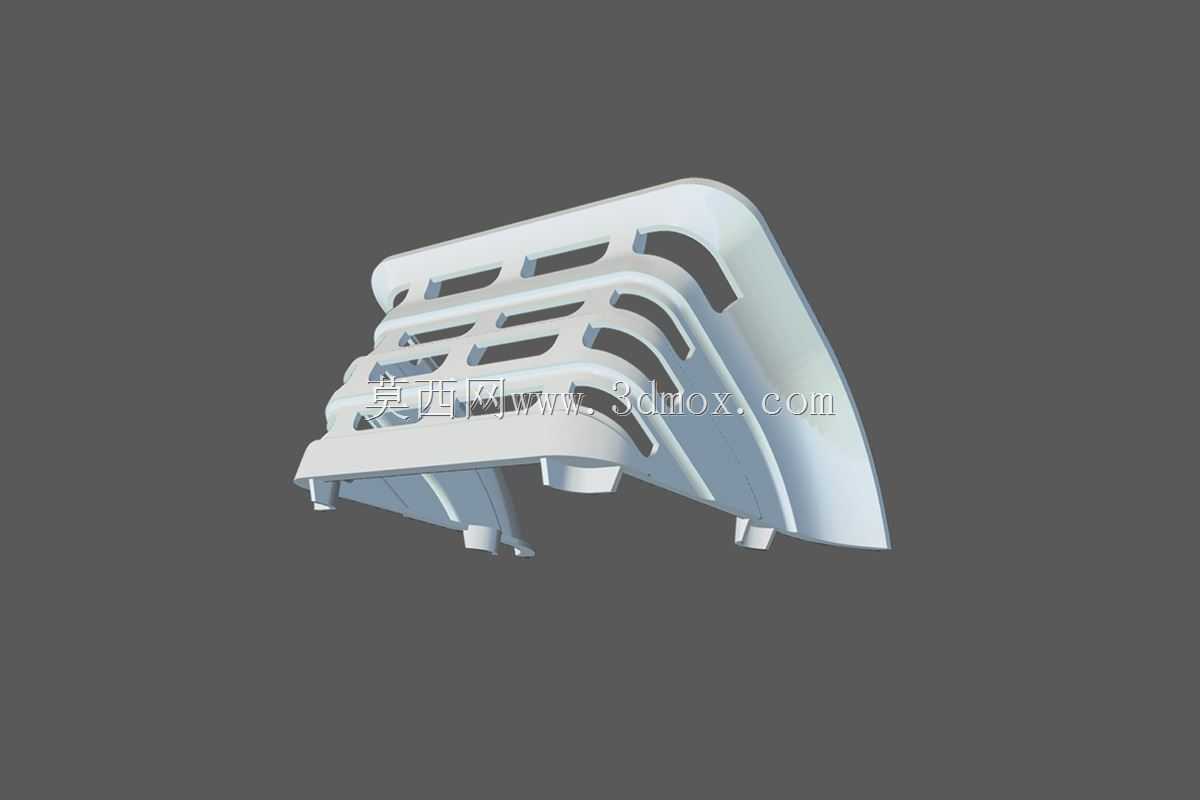

　　三段结构之间采用可拆卸的卡扣配合，配合间隙控制在0.15mm，既可以保证拼接后的结构强度，也可在需要检修内部主控板时快速拆分，无需破坏整体结构；如果需要提升结构连接的牢固性，也可在拼接缝处使用可拆卸胶水进行辅助固定，不会影响后续的拆解维护。外壳表面做了横向的散热筋条设计，既提升了外壳的结构刚性，避免薄壁结构出现形变，也增大了外壳的散热面积，保证主控板长时间运行时的热量可以快速散出，避免内部积热导致主控板运行不稳定。

　　从安装边界尺寸来看，整体外形适配3D打印的成型尺寸，无需拆分打印即可一次性完成各部件的制作，打印时上半部分可采用水平向上的摆放方式，下半部分倒置打印，中间段正常摆放即可，所有悬空位置均预留了支撑添加的参考位，支撑拆除后不会影响外观面的平整度；Z轴方向的尺寸比例经过优化，在3号端位置预留了1.5%的缩放余量，可抵消FDM打印过程中材料收缩带来的尺寸误差，保证各部件拼接时的配合精度。

　　顶部的显示屏安装位适配常规0.96寸或1.3寸的LCD显示屏，屏幕可视角度做了15度的倾斜设计，符合桌面操作时的人眼观察视角，无需低头即可清晰查看屏幕显示的参数信息；侧边的旋钮安装位适配常规6mm轴径的电位器，旋钮突出外壳表面8mm，操作时手指有足够的施力空间，不会出现剐蹭外壳的问题。外壳侧面预留了外接引线的出线槽，可同时容纳电源线、信号线等多组线材，出线槽位置做了圆角处理，不会刮伤线材外皮。

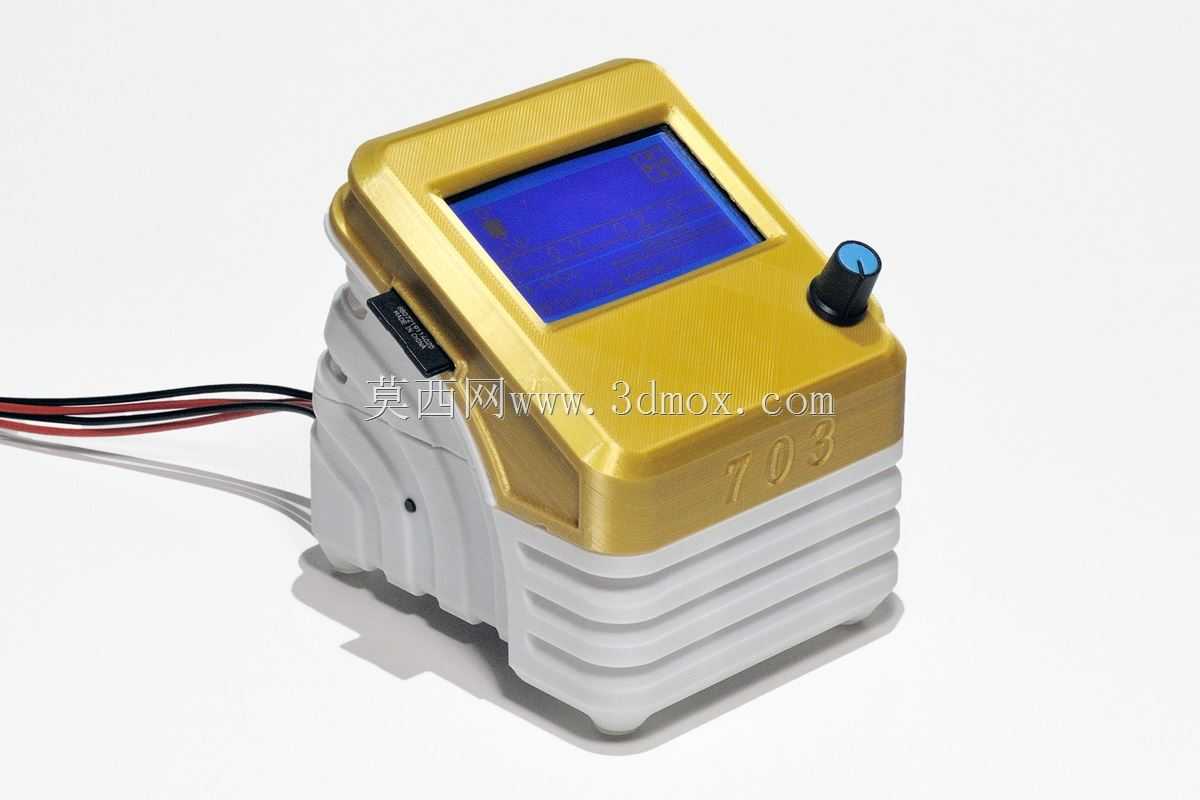

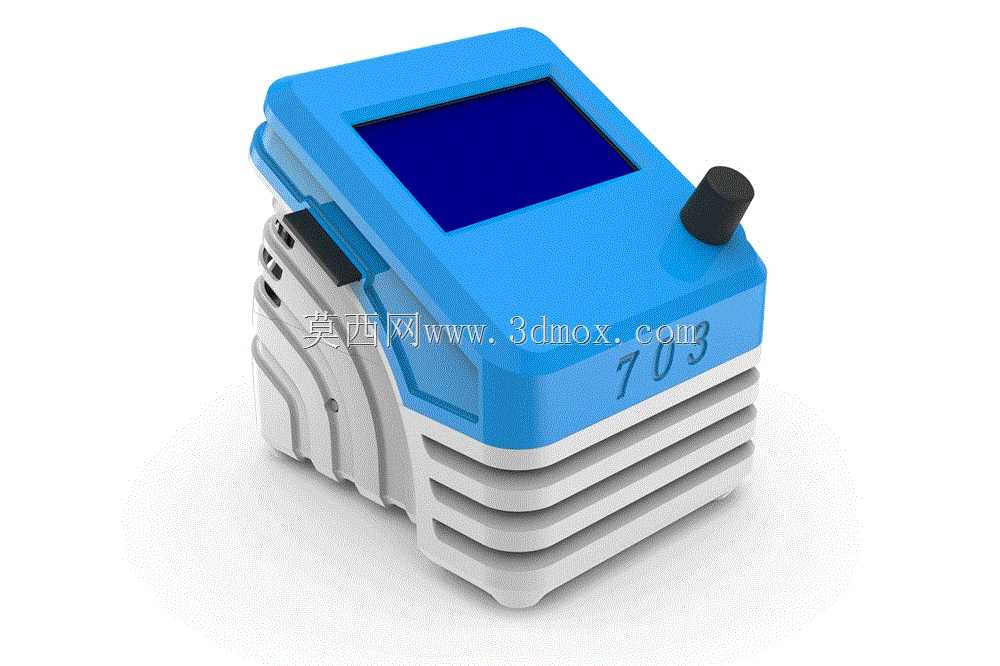

　　在实际使用场景中，这款机箱既可以用于个人DIY电子项目的主控承载，也可用于小型工业控制装置的原型机外壳，三段式的结构可根据实际需求灵活调整内部空间，若需要加装扩展板，可适当调整中间段的高度尺寸，无需重新设计整体结构；外壳的壁厚设置为2mm，既保证了足够的结构强度，也不会过多占用打印材料，打印完成后各部件的拼接公差控制在合理范围内，无需二次打磨即可完成装配。整体外观采用复古的80年代电子设备造型风格，区别于常规的方正机箱设计，在满足功能需求的同时也具备更好的外观辨识度，适合用于桌面级智能装置、小型实验设备的主控外壳使用。
