宽电压压电式有源蜂鸣器结构设计

　　在各类工业控制板卡、小型家电控制回路、安防报警终端、车载电子模块的设计中，声讯提示器件的选型往往是容易被忽略但直接影响终端交互体验的环节，这款适配3-24V宽电压区间的压电蜂鸣器，正是针对跨电压等级的通用安装场景做的结构优化设计。从实际落地的安装场景来看，这类蜂鸣器不需要额外搭配驱动振荡电路，只要接入对应区间的直流供电即可输出稳定的提示音，相比电磁式蜂鸣器，它的功耗更低，连续工作状态下的发热控制表现更好，适合长时间处于待机触发状态的设备使用，比如设备故障报警、操作按键反馈、阈值超限提示这类不需要高音量但要求可靠性的工况。

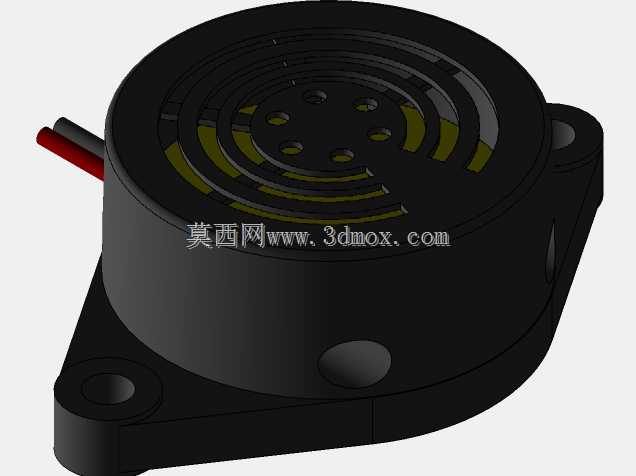

　　从结构设计的思路来看，这款蜂鸣器采用了侧出引线的出线方式，两根不同颜色的引线直接区分正负极，省去了接插件配对的麻烦，在小空间安装场景下，引线可以根据布线需求随意弯折调整走向，不会像针脚式蜂鸣器那样对PCB布局的孔位有硬性要求。外壳采用带固定耳的圆盘式结构，两个安装耳上预留了标准的通孔安装位，安装时不需要额外设计卡扣结构，直接用自攻螺丝或者铜柱就可以完成固定，安装耳的位置做了局部加厚处理，在打螺丝固定的时候不会因为受力不均导致外壳开裂，这一点在批量装配的生产线中非常实用，能有效降低装配环节的不良率。

　　从外形尺寸与安装边界来看，蜂鸣器主体的圆柱部分直径控制在常见的23mm区间，整体高度不含引线的部分控制在10mm以内，两个安装耳的中心距按照行业通用的30mm规格设计，能直接替换市面上同规格的多数压电蜂鸣器产品，不需要重新调整安装孔位的布局。出声面采用同心圆式的出声槽设计，槽宽控制在1mm左右，既可以保证声音的顺利传出，又能阻挡大部分的灰尘和飞溅的液体进入蜂鸣器内部，在一些有少量粉尘的工控场景下，这种结构比全开式的出声孔可靠性更高，不会因为灰尘堆积导致压电片振动受阻出现音量下降的问题。蜂鸣器的底部做了一圈微小的凸台，安装的时候凸台会和安装面之间留出微小的间隙，避免安装面不平整的时候挤压蜂鸣器外壳导致内部压电片移位，影响发声频率和音量。

　　在实际选型适配的时候，需要注意这款蜂鸣器的引线长度预留了足够的焊接余量，在板外安装的场景下不需要额外延长引线，引线的线芯采用多股铜丝结构，耐弯折性能比单股线更好，在设备有小幅振动的工况下不容易出现引线根部断裂的问题。外壳材质选用的是常见的ABS阻燃材质，符合电子元器件的阻燃要求，在电路板出现局部过温的情况下不会快速引燃，能满足多数消费电子和工控设备的安规要求。内部压电陶瓷片和外壳之间采用超声焊接的方式固定，相比胶粘固定的结构，抗振动性能更好，在设备运输或者长期振动的工况下，不会出现压电片脱落导致的失效问题。

　　从功能特性的角度来说，宽电压的设计让它可以适配不同的供电回路，不管是3.3V的单片机系统、5V的USB供电设备、12V的车载电子设备还是24V的工业控制回路，都可以直接使用，不需要额外搭配分压电阻或者稳压电路，能大幅简化硬件设计的BOM清单，减少物料种类，降低采购和仓储的管理成本。它的发声频率设定在人耳比较敏感的2-4kHz区间，即使在环境噪音比较大的车间场景下，也能清晰听到提示音，同时不会因为频率过高产生刺耳的不适感，适合作为操作提示和故障报警的声讯输出器件。
