HitecHS-805BB舵机伺服执行结构

　　在航模舵面控制、小型自动化执行工位、教学实验平台搭建这类需要小扭矩角度精准控制的场景里，这类大扭矩模拟舵机是非常常见的执行端部件，很多做小型机械结构、仿生机器人、遥控设备的结构工程师，在选型阶段都会先匹配对应安装尺寸的舵机模型，提前在装配体里校核安装空间、输出盘连接位的匹配度，避免后期打样或者组装时出现干涉、安装孔位对不上的问题。

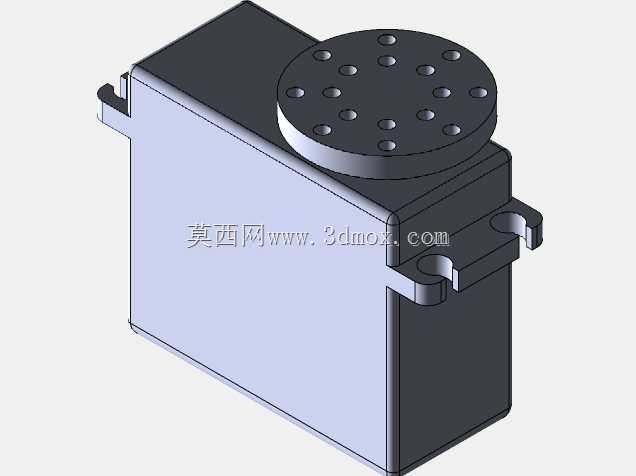

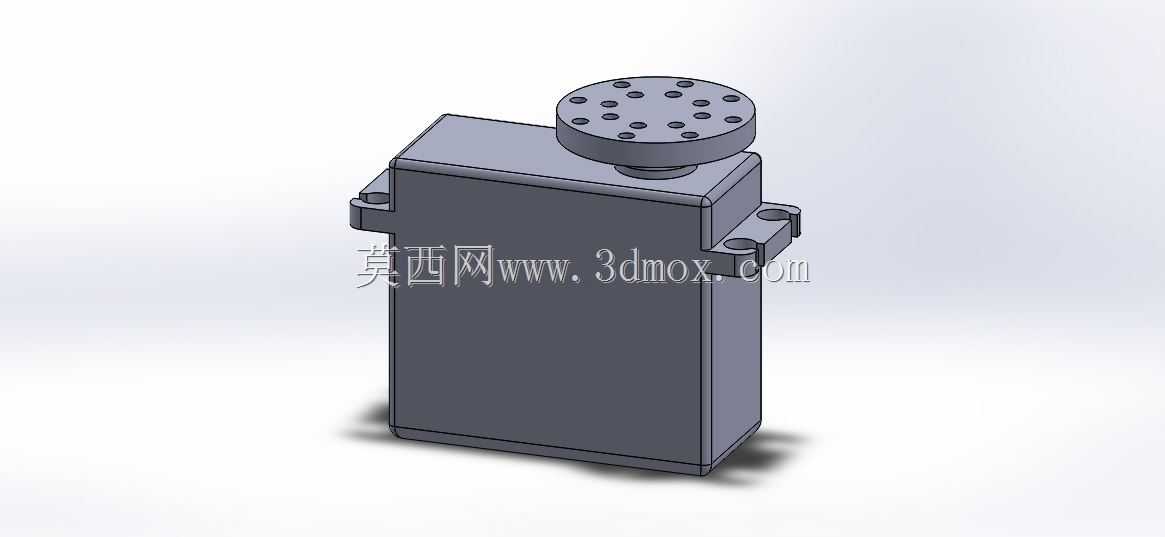

　　这个模型还原的是HS-805BB舵机的外部装配形态，主体是方正的矩形壳体结构，壳体两侧伸出带安装孔的固定耳，这两个固定耳是舵机最主要的安装定位基准，实际装配时需要注意固定耳的孔位间距、孔径大小，以及壳体底部到安装面的高度差，很多新手建模时容易忽略固定耳的厚度，导致安装时螺丝长度选得过长，顶到舵机内部的齿轮组或者电路板，造成舵机卡滞甚至损坏。顶部的输出盘是多通孔的圆盘结构，这些均匀分布的小孔是用来连接舵盘、摇臂等输出连接件的，建模时还原了孔位的分布直径和单孔直径，方便工程师直接在装配体里匹配对应规格的连接螺丝，不用再反复核对实物参数。

　　从设计还原的角度来说，这个模型优先保证了外部安装边界的准确性，没有做内部齿轮、电路、电机的细节建模，对于整机装配选型来说，外部轮廓和安装位的精度优先级远高于内部结构——毕竟大部分场景下，工程师只需要确认舵机能不能装进预留的安装腔，输出轴的高度、转动范围会不会和周边结构产生干涉，不需要对舵机本身做二次结构修改。实际应用里，这类舵机的输出角度通常在180度范围内，建模时也预留了输出盘的转动空间参考，在做运动仿真的时候，可以直接给输出盘添加对应的转动副，模拟舵机带载转动时的极限位置，检查周边的连杆、摇臂会不会在极限角度下碰到舵机壳体或者设备的其他结构件。

　　很多做小型机器人关节、遥控模型转向结构的设计里，舵机的安装位往往是比较紧凑的，壳体的长宽高尺寸、输出轴相对于壳体的偏心位置、固定耳的突出长度，这些尺寸如果和实物有偏差，很容易导致后期装配时整个结构装不进去，或者输出轴的中心和设计的转动中心不重合，造成传动卡滞、回中精度差的问题。这个模型在做外形还原的时候，特意校准了几个关键的安装尺寸：两侧固定耳的安装孔中心距、输出轴顶面到壳体底部的总高度、固定耳安装面到壳体底面的距离、输出盘的外径和孔位分布，这些都是结构装配时最核心的定位尺寸，能满足大部分选型装配的建模需求。

　　另外要注意的是，这类舵机的出线位置通常在壳体的尾部或者侧面，模型虽然没有做线材的细节，但在装配布局的时候需要给出线端预留足够的走线空间，避免线材被壳体和安装架挤压，造成供电或者信号线路断路。在做结构设计的时候，安装舵机的固定位最好设计成可微调的长圆孔结构，方便后期调试的时候调整舵机的初始位置，保证输出摇臂的初始角度和设计的中位一致，减少舵机的初始偏差，提升控制精度。对于需要做舵机负载仿真的场景，这个模型也可以作为外部负载的安装基准，在输出盘位置添加对应的连接件模型，模拟不同摇臂长度下的扭矩传递路径，校核结构的强度是否满足负载要求。
