半封闭空调制冷压缩机结构设计

　　在商用中央空调、小型冷库、工业冷却机组的制冷回路里，半封闭压缩机始终是核心的动力输出部件，区别于全封闭机型的不可拆解结构，这类半封闭设计允许运维人员在现场对内部阀组、活塞组件进行检修更换，大幅降低设备全生命周期的维护成本，同时相比开启式压缩机减少了轴封泄漏的风险，在中小冷量制冷场景里的适配性极强。这款半封闭压缩机的结构设计，首先围绕安装场景做了底座的适配优化，底部采用带安装腰型孔的一体式冲压支座，支座的安装孔位间距匹配常规制冷机组的机架安装标准，腰型孔预留了3mm的安装调整余量，能抵消机架焊接加工带来的位置公差，安装时不需要额外配钻调整孔位，支座与主机壳之间设置了加强筋过渡，避免运输或运行过程中振动导致支座焊缝开裂。

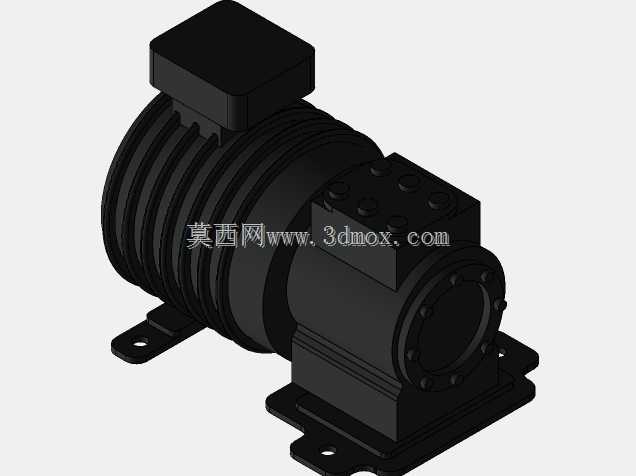

　　从整体结构布局来看，电机腔体与压缩腔体采用一体化铸铁壳体设计，壳体外部的散热鳍片沿轴向均匀排布，鳍片高度12mm，间距8mm，既保证了壳体的结构强度，又能在机组运行时通过自然对流带走电机运转产生的热量，不需要额外加装散热风扇，适配风冷式制冷机组的散热需求。顶部的接线盒采用凸起式独立腔体设计，接线腔体与主壳体之间设置了密封胶圈槽，安装时嵌入耐油橡胶圈就能达到IP54的防护等级，避免制冷机房内的冷凝水、油污渗入接线腔导致电路短路，接线盒内部预留了三个接线柱安装位，适配三相380V工业供电的接线需求，盒盖采用快拆式卡扣固定，接线作业时不需要完全拆卸螺丝，提升现场接线的效率。压缩端的缸头部分采用端盖螺栓紧固结构，端盖上均匀布置8颗M10的紧固螺栓，螺栓孔沿缸头端面圆周均布，保证缸头垫片受压均匀，避免运行过程中出现制冷剂泄漏的问题，缸头侧面预留了吸气口与排气口的连接法兰位，法兰尺寸匹配常规制冷管路的焊接接口，不需要额外加工转接件就能直接对接系统管路。设计过程中特意将吸排气口的位置做了错位布置，避免管路安装时出现空间干涉，同时在壳体侧面预留了视油镜的安装位，运维人员可以直接通过视油镜观察壳体内的润滑油液位，不需要拆解部件就能判断设备的润滑状态。

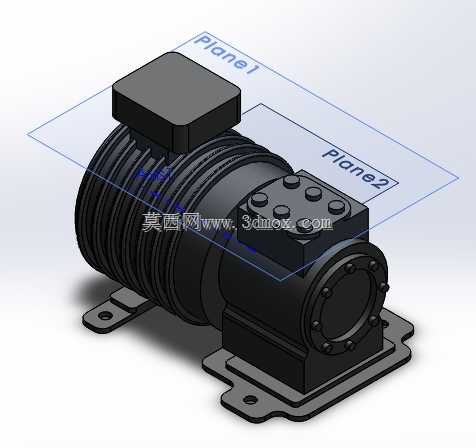

　　整个模型的零件拆分完全按照实际生产的装配逻辑设置，壳体、定子、转子、曲轴、活塞组件、阀板、缸头、接线盒、底座都做了独立的零件建模，装配关系完全还原实际装配流程，螺栓连接的位置都预留了对应的螺纹孔与过孔，建模时的公差配合按照机械设计手册的推荐值设置，壳体与端盖的配合面采用H7/h6的间隙配合，轴承安装位采用K7/h6的过渡配合，完全符合实际加工的公差要求。在安装边界的尺寸控制上，整机的轴向长度控制在320mm以内，宽度方向含底座的总尺寸为180mm，高度方向含顶部接线盒的总尺寸为220mm，适配10匹以内制冷机组的安装空间要求，不会出现机组内部空间不足无法布置的问题。

　　这类半封闭压缩机在实际应用中，除了常规的空调制冷场景，还能适配低温冷库、工业工艺冷却、冷链运输机组等不同场景，只需要根据蒸发温度的要求调整阀板组件的参数就能适配不同工况，模型的参数化结构设计也方便设计人员根据不同的冷量需求调整缸径、行程等核心参数，快速衍生出不同规格的产品模型，不需要从零开始重新建模。建模过程中对所有的圆角、倒角都做了还原，比如壳体散热鳍片的端部做了R2的圆角，避免加工时出现应力集中，底座安装孔的位置做了沉孔设计，安装螺栓时螺栓头不会突出底座平面，保证安装时底座与机架平面完全贴合，减少运行时的振动传递。接线盒与壳体的连接位置做了凸台定位，装配时不需要反复调整位置就能对准安装孔，提升装配效率。整个结构没有冗余的设计部件，每一处结构都对应实际生产或使用中的功能需求，没有为了外观效果添加无实际作用的装饰结构，完全符合工业制冷设备的设计逻辑，对于从事制冷设备设计、机组结构布局的工程师来说，这个模型可以直接用于机组的装配干涉检查、管路布局模拟，也可以作为同类型压缩机设计的参考基准，减少重复建模的工作量。
