曲柄滑块结构空气压缩机三维结构

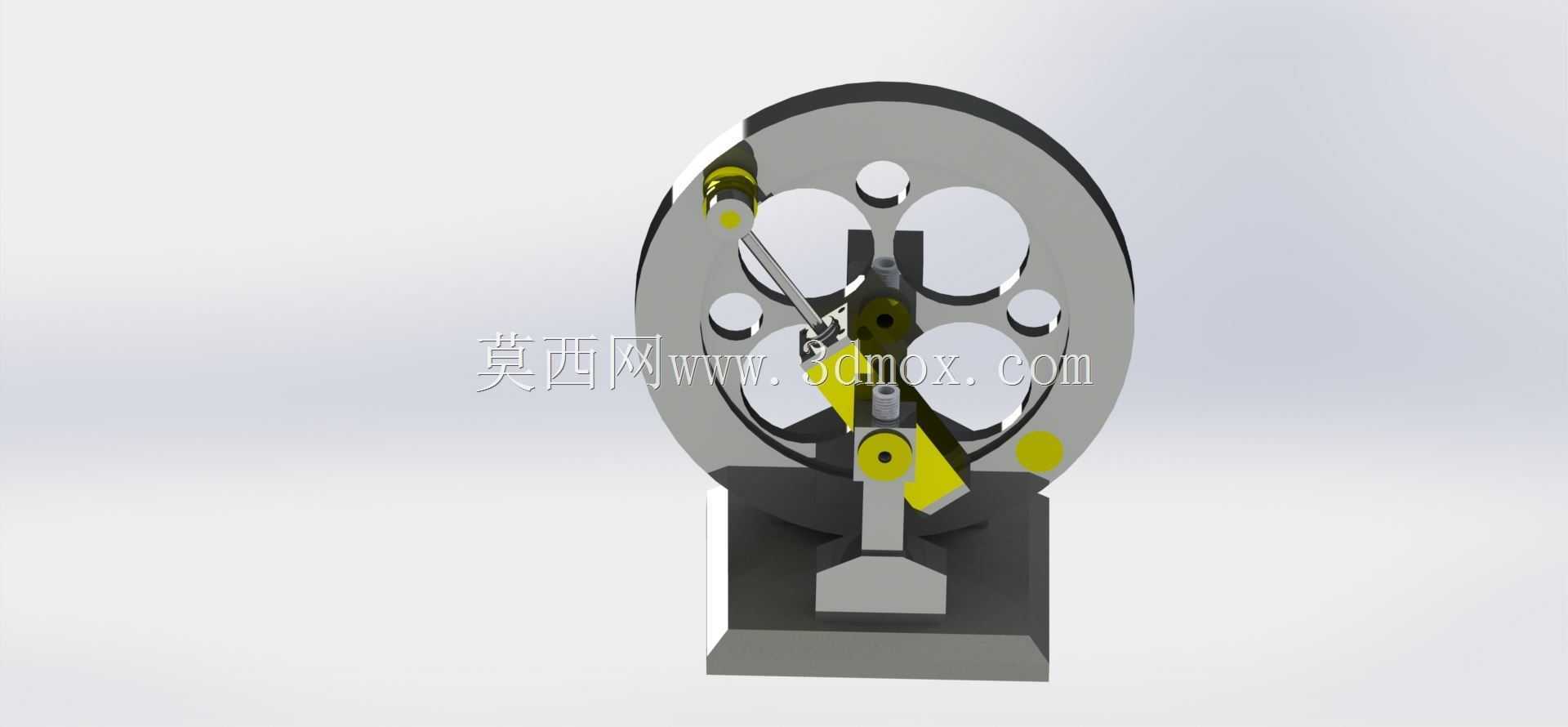

　　这套空气压缩机的三维结构，核心采用经典曲柄滑块传动架构，在小型气源供给场景中适配性极强，常见于车间气动工具动力供给、小型自动化设备气路配套、实验台气压源搭建等场景，能够持续输出稳定压力的压缩空气，为气动执行元件、气压检测装置提供符合工况要求的气源动力。从结构设计逻辑来看，整套装置将旋转动力输入与直线往复压缩动作做了刚性衔接，大直径带轮集成了飞轮储能功能，轮盘上开设的多个减重孔并非随意排布，是在保证轮体转动惯量满足动力平稳性要求的前提下，尽可能降低整体转动惯量冗余，减少动力输入侧的启动负载，同时也能降低设备运行过程中的无用功耗。

　　传动连杆的铰接位置做了衬套安装位预留，实际生产装配时可镶嵌自润滑铜套，减少铰接副的磨损量，延长设备连续运行的维护周期，活塞与缸体的配合段预留了活塞环安装槽，能够保证压缩腔的气密性，避免压缩过程中出现气压泄漏导致输出压力不足的问题。整套设备的安装基准为底部一体式铸造支座，支座底面为全平面加工基准，安装时可直接通过螺栓固定在设备机架或者混凝土基础上，安装边界的孔位排布与常见小型空压机的安装尺寸兼容，不需要额外做转接支架设计，能够直接替换同功率等级的老旧空压机机型。

　　从功能特性上看，这套结构的动力输入侧可以适配普通异步电机或者伺服电机，通过皮带传动连接带轮即可实现动力输入，带轮的轮槽尺寸匹配标准V型带，不需要定制特殊传动件，后期维护更换配件的通用性极强。压缩缸体采用立式排布结构，进气阀与排气阀的安装位在缸体顶部做了集成设计，气路接口为标准管螺纹，能够直接对接常规气动管路的快插接头或者硬管连接，不需要额外做接口转接。设计过程中对各运动部件的运动干涉做了全行程校验，曲柄旋转全周范围内，连杆与带轮、支座、缸体之间均预留了足够的安全间隙，不会出现运动过程中的部件剐蹭问题，铰接点的销轴固定方式采用开口销防脱结构，设备长时间运行也不会出现销轴松脱的故障。

　　在尺寸边界上，整套结构的横向最大尺寸为带轮直径对应的宽度，纵向尺寸从支座底面到缸体顶部的高度控制在小型气源设备的常规尺寸范围内，侧向突出的传动部件没有超出支座的安装投影范围过多，安装时不需要预留过大的侧向操作空间，适合在空间紧凑的设备机柜内部集成安装。另外，结构上预留了散热片的安装位置，缸体外壁可以加装散热鳍片，连续运行时能够及时带走压缩过程产生的热量，避免缸体温度过高导致气路密封件老化加速，提升设备连续运行的稳定性。这套结构的拆解装配逻辑清晰，所有零部件均为常规机加工件，没有特殊定制的异形结构，生产加工难度低，装配时按照曲柄组件、连杆组件、活塞组件、支座缸体的顺序即可完成总装，后期维护拆解也不需要专用工装，普通机修人员即可完成易损件的更换作业。
