轻量化通用电气发动机安装支架结构设计

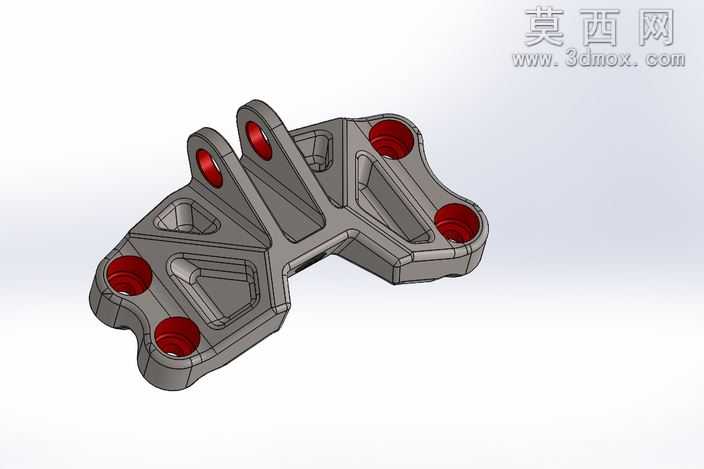

本作品为通用电气配套的发动机安装支架三维建模成果，建模过程依托参数化三维设计软件完成全流程构建，首先基于发动机安装点位的空间坐标、载荷分布要求完成基准骨架搭建，精准定位六个带衬套安装孔的空间位置与对接角度，确保支架与发动机本体、车架安装位的装配公差控制在合理区间。模型构建过程中采用实体建模与曲面建模结合的方式，主体承力区域通过加厚实体保证结构强度，过渡区域通过顺滑曲面衔接消除应力集中隐患，材质设定上主体采用高强度铸铝合金材质，安装孔内嵌钢质衬套，渲染阶段通过材质球参数调整还原铸铝件的哑光金属质感，衬套部分做红色阳极氧化质感区分，清晰呈现不同部件的材质差异。结构设计上采用仿生拓扑优化思路，在保证1.74磅重量控制要求的前提下，将非承力区域做镂空挖槽处理，承力筋条沿载荷传递路径布置，形成多组三角形稳定承力结构，既大幅降低构件整体重量，又保证各个安装点位的连接刚度，避免发动机运行过程中支架出现共振变形。模型细节处理上，所有棱边均做圆角过渡处理，安装孔端面做贴合凸台设计保证安装面的平面度，筋条与主体衔接处做渐变加厚处理避免应力断裂，整体结构完全匹配赛事级轻量化储能配套的安装要求，可直接用于后续的有限元受力分析、工程图导出与加工制造环节，渲染阶段采用工作室柔光环境多角度打光，清晰呈现支架的镂空结构、筋条走向与各安装点位的布局关系，完整还原设计方案的结构细节与轻量化设计特点。
