混凝土砖机硬质合金切削工具结构模型

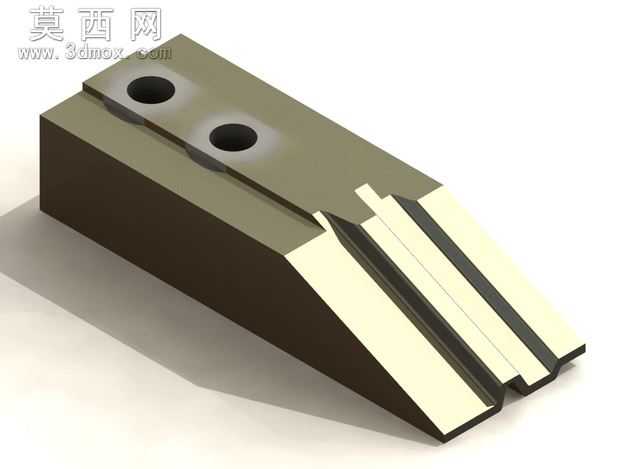

本模型为混凝土砖机配套使用的硬质合金切削工具，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循机械加工零件的设计规范，对工具的每一处结构细节都进行了1:1比例的精准还原。模型整体采用楔块式主体结构，主体部分为高强度合金钢基体，前端切削部位嵌入硬质合金刀条，建模时通过多实体建模技术区分基体与合金刀头的不同结构，清晰呈现两种材质的装配贴合关系。工具上部设计有两个同轴定位安装孔，孔位公差、沉孔深度都按照实际安装要求进行参数化设定，可直接用于后续的工程图导出与加工模拟。前端切削刃部分采用多刃口阶梯式设计，建模时对刃口的倒角角度、排屑斜面的倾斜角度都进行了精准约束，还原实际刀具的切削角度设计，保证刃口结构符合混凝土砖坯切削的作业需求。渲染阶段采用Keyshot进行材质与光影处理，合金钢基体赋予磨砂氧化发黑的金属材质，表面添加细微的加工纹理质感，硬质合金刀头部分赋予高硬度钨钢材质，呈现出硬质合金特有的亚光金属质感，安装孔内壁添加铰孔加工后的光滑金属反光效果，整体光影采用柔和的工作室漫反射光源，多角度呈现工具的结构轮廓与装配关系。设计思路围绕混凝土砖机的实际作业工况展开，针对砖坯切削过程中高磨损、高冲击的使用需求，将硬质合金刀头与钢制基体结合，既保证切削刃的高耐磨性能，又通过钢制基体降低整体成本与脆性断裂风险；上部的双安装孔设计可实现刀具在砖机刀架上的稳定定位，避免作业过程中出现刀具移位；阶梯式多刃口设计可分散切削过程中的冲击力，同时优化砖屑的排出路径，减少砖屑堆积对切削效率的影响。模型的所有结构特征都保留了完整的建模历史参数，可根据不同型号砖机的安装尺寸需求，快速调整刀具的整体长度、安装孔间距、刃口角度等参数，适配不同规格的混凝土砖生产需求，也可用于砖机刀具的装配模拟、干涉检查以及加工工艺的仿真验证。
