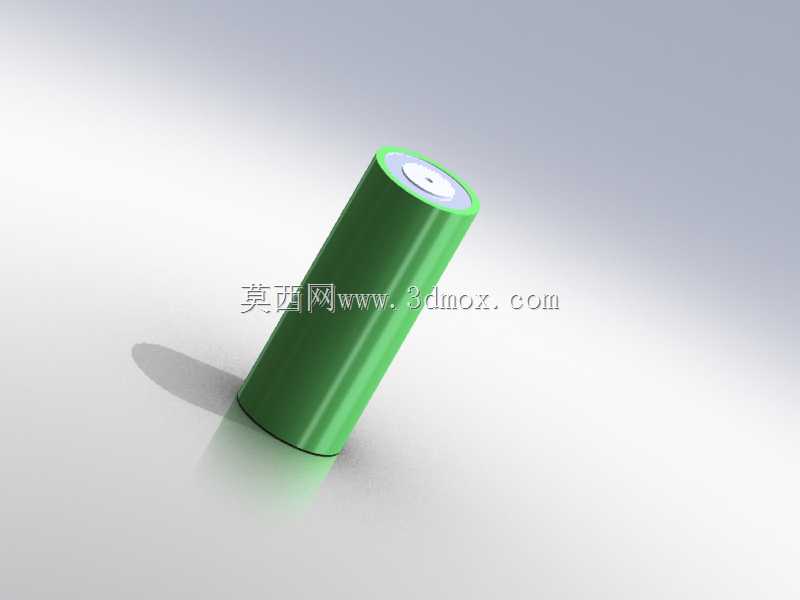

A123规格26650磷酸铁锂电池单体结构

　　做储能模组和低速电动车动力包设计的时候，圆柱电芯的单体建模精度直接影响后续PACK的排布、热管理间隙预留以及结构件的适配性，这次完成的26650规格磷酸铁锂电芯三维结构，完全按照量产电芯的实际外形公差做的还原，没有做过度的外观美化，所有结构特征都对应实际生产中的电芯形态。先从实际应用场景说起，这类26650磷酸铁锂电芯目前覆盖的工况非常广，小到户外便携储能电源的电芯串组、家用太阳能储能系统的模组搭建，大到低速四轮电动车的动力包、工业后备UPS的电池簇，甚至部分电动工具的动力源都会用到这个规格的电芯，相比18650电芯它的单电芯容量更高，大倍率放电下的温升控制更平稳，循环寿命也更长，是目前中低倍率储能和动力场景里应用占比很高的圆柱电芯规格。

　　建模的时候最先敲定的是外形尺寸边界，量产26650电芯的公称直径是26mm，不含正极凸起的本体高度是65mm，正极的凸起盖帽高度控制在0.8mm到1.2mm之间，负极是平端面设计，整个圆柱面的滚槽位置在距离正极端面6mm的位置，这个滚槽是电芯封装时固定盖帽、密封内部卷芯的关键结构，建模的时候特意做了0.3mm的滚槽凹陷深度，完全匹配实际电芯的装配公差，后续做电芯支架设计的时候，这个位置的尺寸可以直接用来做卡扣限位，不用再反复核对实物尺寸。很多新手建模的时候容易忽略电芯外壳的圆角细节，实际上电芯的钢壳底部不是直角结构，是R0.5mm的过渡圆角，正极盖帽和钢壳衔接的位置也有一圈绝缘密封圈，建模的时候把这个密封圈的0.2mm凸起也做了出来，后续做PACK的绝缘间隙校核的时候，这个细节能避免出现爬电距离计算错误的问题。

　　从设计思路上来说，这个模型没有做内部卷芯的复杂结构拆分，因为对于结构设计和PACK工程师来说，日常选型和排布的时候只需要电芯的外部精确轮廓，内部结构不影响外部结构件的设计，所以把建模重心全部放在了外部装配特征的还原上：正极盖帽的中心排气孔做了0.8mm的凹坑特征，和实际电芯的防爆阀位置完全对应，钢壳表面的涂层质感做了哑光金属的质感区分，和实际量产电芯的喷塑外壳质感一致，后续做渲染出图或者装配动画的时候，不用再额外调整外观材质。另外特意预留了电芯的安装公差带，模型的公称直径按照25.9mm做的基准尺寸，后续设计电芯固定支架的内孔的时候，可以直接按照这个尺寸留0.1mm的装配间隙，不用再考虑喷涂厚度带来的尺寸偏差，能大幅减少结构件打样后的适配问题。

　　实际做项目的时候，很多工程师会随便找个圆柱模型代替电芯做排布，最后打样出来经常出现支架卡不进电芯、相邻电芯的绝缘间隙不够、汇流排焊接位置和电芯极柱对不齐的问题，这个模型把所有和装配相关的特征都做了精确还原：正极极柱的焊接面直径是8mm，负极的整个平端面都是焊接区域，滚槽位置的直径比电芯本体小0.4mm，刚好可以和支架的卡扣位做过盈配合，电芯底部的圆角过渡也能保证装入支架的时候不会刮伤支架的绝缘涂层。另外针对热管理设计的需求，模型的圆柱面是完全规整的圆柱面，没有多余的凸起特征，后续做液冷板贴合或者导热胶灌封的时候，可以直接提取圆柱面做接触面积计算，不用再修整模型面。

　　从功能特性对应的结构设计来看，磷酸铁锂26650电芯的钢壳厚度是0.3mm，建模的时候虽然是实体模型，但在结构树里单独把壳体厚度做了参数化设置，如果后续需要做壳体的受力仿真，可以直接把壳体厚度改成实际参数抽壳，不用重新建模。正极的防爆阀刻痕位置也做了对应的环形凹槽特征，后续做电芯热失控仿真的时候，这个位置可以直接设置为薄弱面，模拟防爆阀开启的状态。很多人觉得圆柱电芯建模很简单，就是画个圆柱加个盖帽，但实际工程应用里，每一个尺寸细节的偏差都会导致后续整个PACK设计的返工，比如如果把电芯总高度算错1mm，整个模组的端板固定位置就会全部错位，如果把直径做大0.2mm，密集排布的时候相邻电芯就会出现干涉，甚至因为挤压导致电芯内部短路。

　　做这个模型的时候还参考了三家不同厂商的26650磷酸铁锂电芯的实际尺寸，把不同厂商的公差范围做了折中处理，取的是行业内通用的中间值，不管是用在储能模组设计还是动力包排布，这个模型的尺寸都能适配绝大多数量产电芯的安装需求，不会出现某一家厂商的电芯装不上的问题。另外模型的坐标系是按照电芯的实际安装方向设置的，Z轴沿着电芯的中心轴线，正极朝向Z轴正方向，导入到装配体里的时候不用再调整方向，可以直接阵列排布，大幅提升建模效率。针对汇流排设计的需求，正极极柱的高度做了精确控制，极柱顶面比电芯本体的滚槽位置高1.1mm，后续设计汇流排的折弯高度的时候，直接按照这个尺寸留0.2mm的焊接间隙就可以，不用再反复测量实物尺寸。

　　在实际的设备集成场景里，这类圆柱电芯的固定方式主要有两种，一种是支架穿孔固定，一种是胶粘固定，这个模型的圆柱面粗糙度对应的实际值是Ra1.6，做胶粘固定的仿真的时候，可以直接用这个面的接触参数设置摩擦系数，不用再额外做面处理。另外电芯的重量按照实际量产的3000mAh容量磷酸铁锂电芯做了质量属性设置，后续做整个模组的重量校核、重心计算的时候，直接阵列电芯就能得到准确的模组重量，不用再手动计算单电芯重量。很多工程师做设计的时候容易忽略单体模型的质量属性，最后做整机重心计算的时候偏差很大，导致设备的安装支架强度不够，这个模型提前把质量属性设置准确，能省去很多后续校核的工作量。
