12V100Ah磷酸铁锂储能电池结构设计

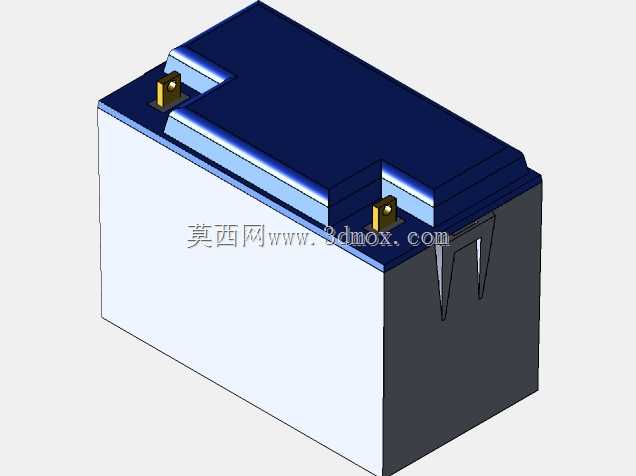

　　这款磷酸铁锂电池的三维结构设计，首先要匹配离网储能场景的实际安装需求，不管是房车舱内的固定安装、户外光伏储能柜的集成，还是小型备用电源系统的搭建，都需要先明确安装边界的约束条件。从外形结构来看，整体采用长方体硬质壳体设计，壳体的棱边做了小尺寸圆角过渡，既避免安装过程中锐边划伤操作人员或配套线缆，也能在有限的舱内空间里减少边角磕碰造成的壳体损伤。顶部的两个接线端子采用凸起式布局，端子位置做了局部加厚的凸台结构，一方面提升端子安装位的结构强度，避免接线时扭力过大造成壳体开裂，另一方面也能让接线操作时的手部操作空间更充裕，降低铜排或线缆接线的对位难度。

　　从功能特性的设计逻辑出发，磷酸铁锂体系的电芯本身具备较好的循环寿命与安全性能，结构设计上需要为电芯模组、保护板预留足够的装配空间，壳体内部的筋位布局要兼顾电芯固定与散热间隙，避免车辆行驶过程中的震动造成电芯移位，同时预留的空气间隙能平衡充放电过程中产生的微量热量，避免局部热量堆积。顶部的端子采用区分极性的结构设计，两个端子的间距经过核算，既满足电气安全爬电距离要求，也适配常规的铜排接线、线缆冷压端子接线的安装尺寸，不会出现端子间距过小导致接线工具操作受限的问题。

　　在安装边界的考量上，壳体侧面设计有内凹的提手结构，不需要额外加装外置提手就能满足单人搬运的握持需求，同时内凹结构不会额外占用外部安装空间，不会影响电池在紧凑舱位里的贴装固定。壳体的底部做了平整的安装基准面，能够直接贴合安装支架的平面，不需要额外调整找平，配套的固定孔位预留了通用的安装间距，适配市面上多数房车储能舱、户外电源柜的固定支架尺寸，不需要针对安装位做额外的打孔改造。

　　设计过程中还要考虑实际使用的细节，比如顶部端子周边的壳体平面做了微抬的挡边结构，能避免接线过程中掉落的金属碎屑直接滑落到壳体缝隙造成短路风险，壳体的壁厚经过结构强度仿真验证，既能满足日常搬运、安装过程中的抗冲击要求，也不会因为壁厚过大造成整体重量冗余，影响储能系统的能量密度表现。不同于启动型铅酸电池的结构设计，这款储能型磷酸铁锂电池的结构更侧重长期固定安装后的稳定性，端子的导电柱采用嵌件注塑的方式与壳体结合，能承受更大的接线扭力，也能避免长期使用后端子松动造成的接触电阻过大问题。

　　在实际应用场景里，这类12V100Ah规格的磷酸铁锂电池经常多组并联使用，所以外形尺寸的一致性控制非常重要，三维建模过程中严格控制了壳体的长宽高公差，确保多组电池并排安装时不会出现尺寸错位，能够整齐排布在储能舱内，相邻电池之间预留的间隙也能满足通风散热的要求。侧面的壳体表面做了细微的防滑纹理设计，既能够提升搬运时的握持摩擦力，也能避免安装固定后电池与支架之间出现相对滑动。整体结构没有多余的外置突出部件，所有功能结构都整合在壳体轮廓范围内，能够最大化利用安装空间，这对于空间寸土寸金的房车、小型户外储能柜来说是非常关键的设计点。
