嵌入式单孔电源插座安装基座结构

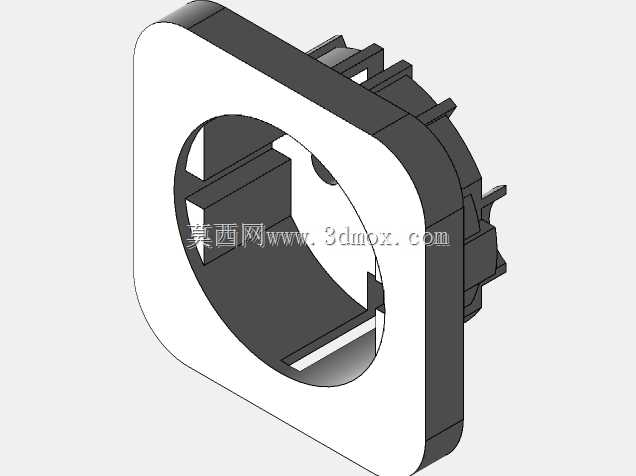

　　面板中部的圆形开孔是插头插入的导向通道，孔内设置的多道纵向凸筋，一方面是作为插头插入时的导向结构，避免插头插偏导致内部铜件受力变形，另一方面也能在插头插入后提供周向的限位，防止插头在使用过程中发生转动导致接触不良。基座后部的多组弹性卡扣是整个结构的核心安装特征，卡扣沿基座周向均匀分布，每个卡扣都做了导向斜面与倒扣结构，安装时只需要将基座从面板正面推入预先开好的对应尺寸安装孔，卡扣的导向斜面会先接触安装孔边缘，受挤压后向内产生弹性形变，待整个基座推入到位后，卡扣回弹，倒扣结构卡在安装面板的背面，配合前端的方形面板形成前后双向限位，不需要螺丝固定就能完成基座的安装固定，这种结构非常适合薄板类面板的快速装配，常见的1-2mm厚冷轧钢控制柜面板、ABS塑料设备面板都能适配。这款单孔电源插座基座，是低压配电末端取电场景里的常用结构件，日常在工业控制柜面板、小型设备操作面、民用暗装接线场景里都能见到同类结构，核心作用是为外接用电设备提供稳定的市电取电接口，同时通过自身的卡扣结构完成与安装面板的快速固定，不需要额外加装紧固件就能实现面板与基座的锁合，大幅提升现场装配的效率。从结构设计逻辑来看，这款基座采用前装式嵌入式设计，前端的方形圆角面板作为安装后的外露装饰与限位面，面板边缘做了小圆弧过渡，既可以避免安装后边缘割手，也能在面板注塑成型时减少应力集中，降低长期使用后面板开裂的风险。

　　从安装边界尺寸来看，前端方形面板的边长需要大于安装孔的开孔尺寸，预留至少3mm的限位压边宽度，避免安装后基座从安装孔中脱出；后部基座的外径要略小于安装孔的开孔尺寸，单边预留0.2-0.3mm的装配间隙，既可以保证推入时顺畅不卡滞，也不会因为间隙过大导致安装后基座出现晃动。基座内部的空腔是用来容纳铜接插件与接线端子的，空腔内设置的多道分隔筋，一方面可以将火线、零线、地线的接插件分隔开，避免不同极性的导电件距离过近引发爬电风险，另一方面也能为铜件提供安装定位，铜件装入后可以卡在分隔筋之间，不会在插头插拔力的作用下发生移位。

　　在实际选型应用时，需要注意这款基座适配的是对应规格的国标单孔插头，安装孔的开孔尺寸需要严格匹配基座后部的安装外径，开孔公差建议控制在±0.1mm范围内，公差过大会导致卡扣锁合不牢，使用过程中基座容易被插头带出，公差过小则会导致安装时推入困难，甚至压坏后部的卡扣结构。另外基座的材质一般选用阻燃ABS或者PC工程塑料，需要满足UL94-V0级阻燃要求，毕竟是强电配件，阻燃性能是必须满足的安全指标，同时塑料材质需要具备一定的韧性，保证后部的卡扣在安装时发生弹性形变不会断裂，长期使用后也不会因为塑料老化导致卡扣失效。

　　在日常的设备维护场景里，这种卡扣式插座基座的更换也非常方便，只需要从面板背面按压卡扣的倒扣位置，就能将基座从正面推出，不需要拆卸整个面板，大幅降低后期维护的时间成本。很多刚入行的结构设计人员在做这类插座基座适配设计时，经常会忽略卡扣的形变行程设计，要么卡扣形变量不足导致安装力过大，要么倒扣量太小导致锁合力不足，这款结构的卡扣设计就做了合理的平衡，安装时的推入力控制在30-50N之间，普通操作人员徒手就能完成安装，同时锁合力可以达到150N以上，完全可以承受日常插头插拔时的拉力，不会出现基座被拔出的问题。另外面板与安装面贴合的一侧，可以根据需求加装一圈密封胶条，就能实现IP54级的面板防护，适合在有少量溅水的设备场景使用，比如小型加工设备的操作面板、户外临时配电盒的取电口位置，只需要在原有结构基础上增加胶条安装槽就能实现防护等级的提升，结构拓展性很强。
