MiniITX主板安装边界尺寸基准块

　　这个尺寸基准块完全遵循Mini-ITX规范的最大允许外轮廓制作，覆盖了主板平面方向的所有极限尺寸，同时也考虑了主板背面焊盘突出、正面最高元件的高度冗余，在做机箱结构方案的初期，可以直接将这个基准块导入装配环境，作为所有内部结构设计的限位参考。从实际工程应用的角度来说，做紧凑型ITX机箱的结构排布时，首先要确定的就是主板安装位的绝对边界，这个基准块的作用就是把规范里的文字要求转化为可视化的三维实体，工程师在排布电源位、硬盘架、散热风道、走线槽的时候，只要所有结构件都不与这个基准块产生干涉，就能保证市面上所有合规的Mini-ITX主板都能顺利装入，不会出现个别主板因为边缘元件尺寸偏大装不进去的问题。在紧凑型PC机箱的结构开发流程中，主板安装位的尺寸边界定义是整个项目的核心基准，一旦边界定义出现偏差，后续的五金件开模、钣金折弯、内部元器件排布都会出现连锁性的适配问题，轻则导致主板安装孔位错位无法固定，重则出现接口遮挡、散热空间不足、硬件干涉等致命缺陷。很多初入机箱结构设计的工程师容易忽略一个核心问题：Mini-ITX作为紧凑型主板的通用规范，不同厂商生产的主板在元器件布局、接口突出高度、边缘元件排布上会存在细微公差，如果直接按照标称的平面尺寸预留安装空间，很容易在实际装配时出现边缘元件与机箱壳体、内部走线架、硬盘位的硬干涉。

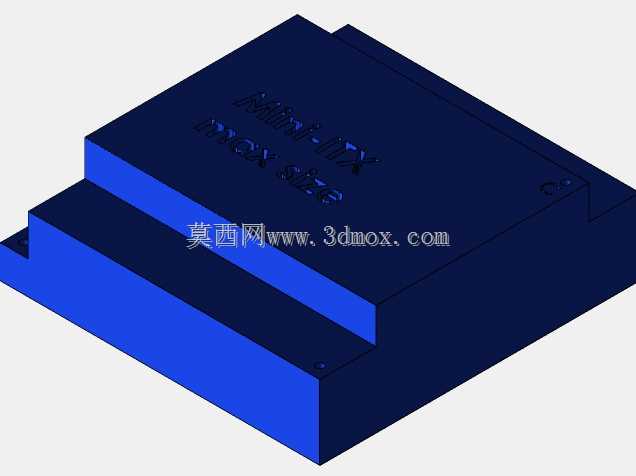

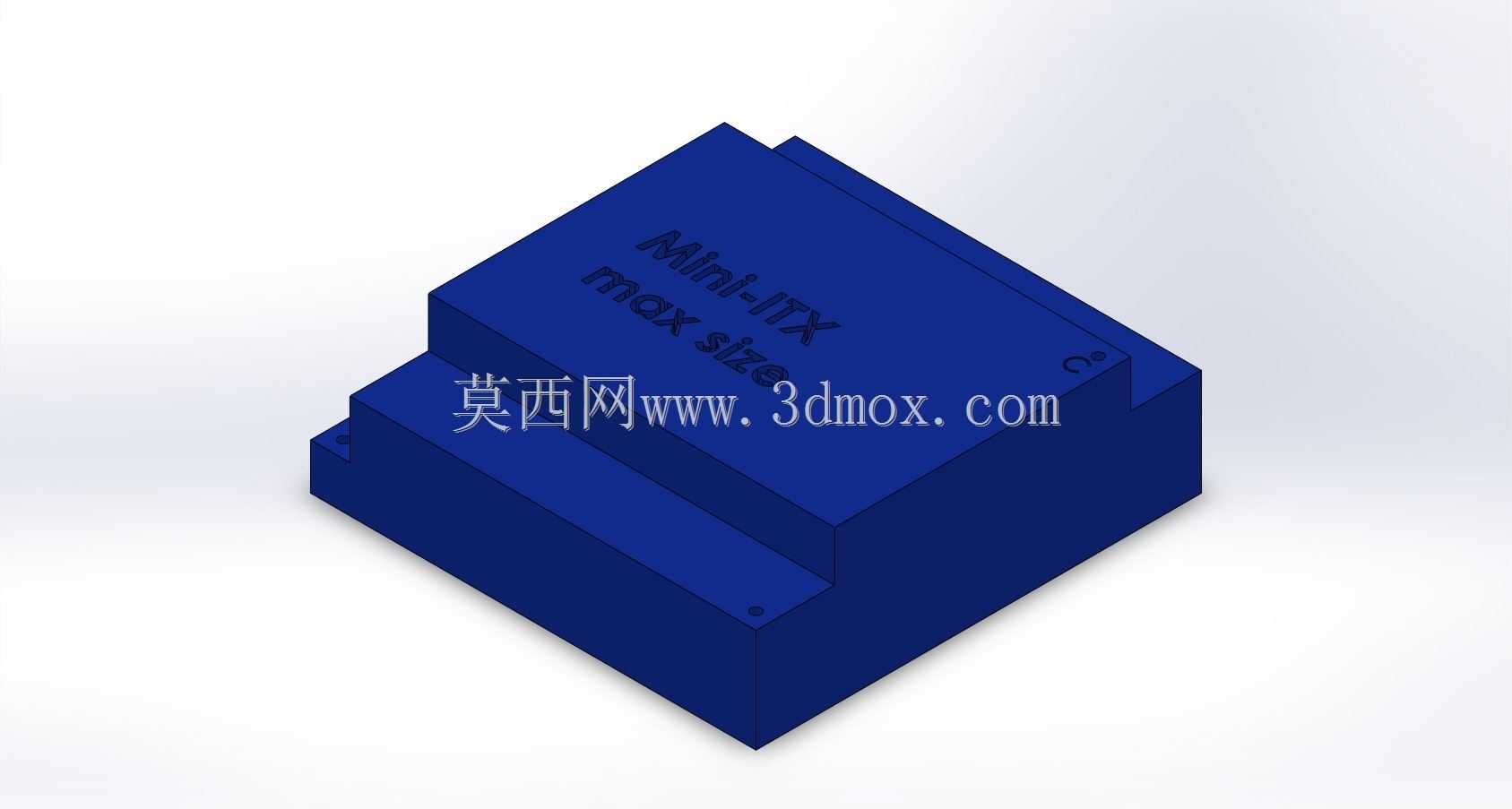

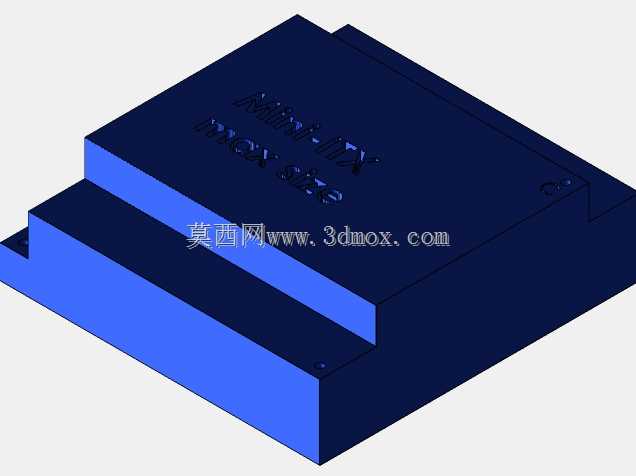

　　很多小批量定制机箱的开发者经常遇到的客诉问题，就是装机时发现某款特定型号的ITX主板边缘电容与机箱立梁干涉，或者SATA接口位置与机箱的IO挡片加强筋冲突，本质上就是设计时没有按照最大边界预留空间，只参考了某一款常用主板的实际尺寸做结构，忽略了规范允许的尺寸公差范围。这个基准块的外形采用阶梯式结构，下层对应主板PCB本体的最大外轮廓，上层对应主板正面元件的最大允许高度范围，在做内部空间校验的时候，可以分别对不同高度层的结构做干涉检查，比如靠近主板内存插槽的位置，要预留内存插拔的操作空间，靠近CPU供电的位置要避开供电散热片的突出高度，靠近M.2插槽的位置要预留固态安装的手指操作空间，这些细节的尺寸校验都可以依托这个基准块来完成。

　　在做机箱钣金件的折弯设计时，主板安装铜柱的位置要严格对应基准块上的安装孔位，同时铜柱的高度要保证主板背面与机箱底板之间留有足够的走背线空间，避免底板上的凸包、压铆螺母与主板背面的焊脚接触造成短路。另外在设计IO挡片的安装位时，也要以这个基准块的IO侧端面为定位基准，保证主板后置接口与挡片开口完全对中，不会出现接口偏移导致插头无法插入的问题。对于做小型化一体设备、嵌入式工控主机、紧凑型NAS的结构工程师来说，这个基准块同样适用，这类设备往往内部空间更加局促，除了主板之外还要集成硬盘、电源模块、扩展卡等部件，每一寸空间都需要精准分配，有了明确的最大尺寸边界，就能在方案阶段快速评估空间利用率，避免后期反复修改结构。

　　很多工程师在做三维建模的时候习惯直接调用现成的主板模型做参考，但不同来源的主板模型尺寸不统一，有的是简化模型没有体现元件的实际突出尺寸，有的是特定型号的模型不能覆盖全系列主板的尺寸范围，很容易给设计埋下隐患，而按照规范最大尺寸制作的基准块，相当于给整个结构设计划了一条不可逾越的安全线，只要所有内部结构都在这条线之外，就能保证主板安装的通用性。在做散热风道设计的时候，也可以依托这个基准块划分风道区域，保证CPU散热区域的进风出风通道不被其他结构件遮挡，同时要注意主板供电模块、南桥芯片的散热位置，不要在对应的壳体位置设计加强筋或者固定柱，避免影响散热气流或者直接与散热片干涉。另外在设计机箱的前置接口、按键走线的时候，也要避开基准块覆盖的区域，防止线材被主板挤压造成绝缘层破损。这个基准块的结构做了适当的简化，没有冗余的细节特征，在大型装配体里调用不会占用过多的系统资源，同时所有关键边界尺寸都严格遵循规范要求，不会因为简化而出现尺寸偏差，在做方案评审的时候，也可以用这个基准块直观地向其他协作部门展示主板的占用空间，方便硬件选型、包装设计、配件适配等环节的同事快速理解空间约束条件。
