弹性爪式传动联轴器结构设计方案

项目分类:通用机械零部件 发布时间:2025-02-02 ID:914291
  • 弹性爪式传动联轴器结构设计方案
  • 弹性爪式传动联轴器结构设计方案
  • 弹性爪式传动联轴器结构设计方案
  • 弹性爪式传动联轴器结构设计方案
  • 弹性爪式传动联轴器结构设计方案
  • 弹性爪式传动联轴器结构设计方案
  • 弹性爪式传动联轴器结构设计方案
  • 弹性爪式传动联轴器结构设计方案
  • 弹性爪式传动联轴器结构设计方案

  在连续运转的工业传动场景中,原动机与从动端的轴系对中偏差是无法完全规避的工程问题,这类偏差如果得不到有效补偿,会直接引发轴承额外载荷、轴系振动、密封件过早磨损等一系列连锁故障,爪式弹性联轴器正是针对这类工况开发的轴系连接部件。这类部件的核心应用场景覆盖了中小功率的电动机与泵、变速箱、输送辊道、小型风机等设备的轴端连接,尤其适合安装空间紧凑、对中精度难以做到绝对精准、存在小幅冲击载荷的传动工位。

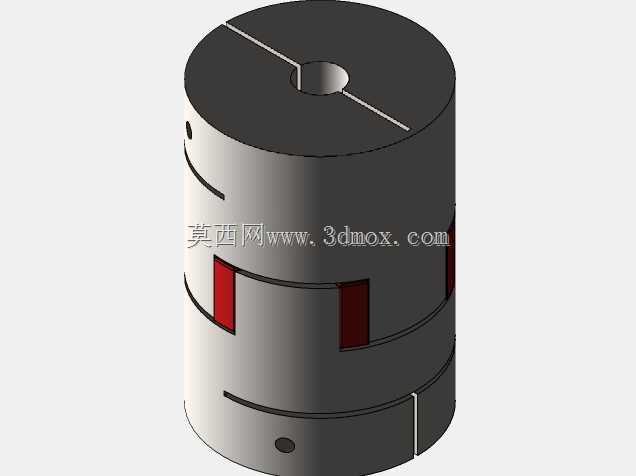

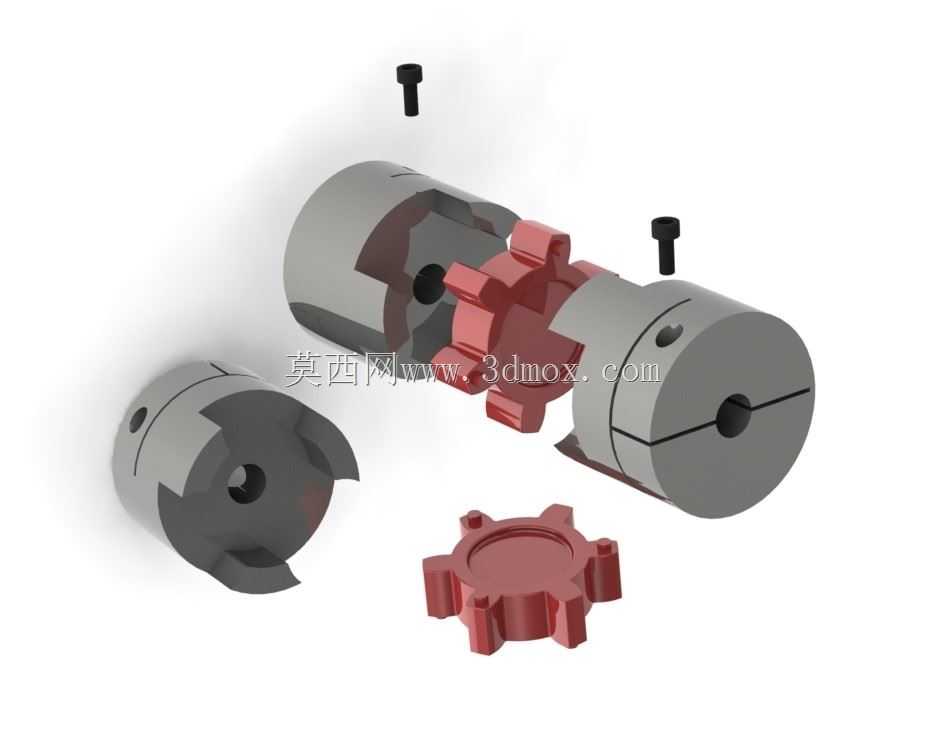

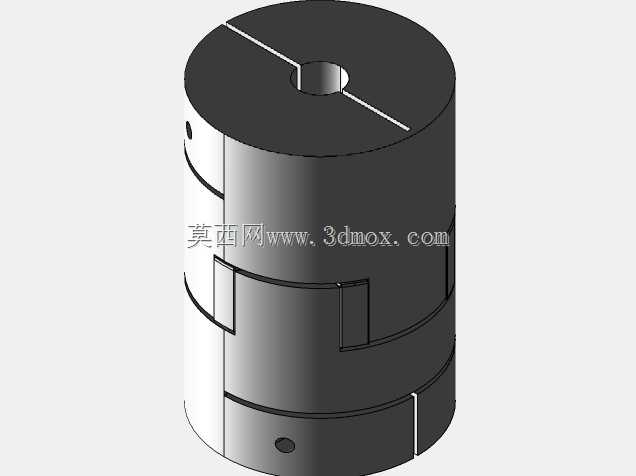

  从结构功能来看,这套联轴器采用三瓣式爪型啮合搭配中间弹性体的结构,两个金属半联轴节分别通过抱紧式夹头结构与两侧轴端固定,半联轴节端面上的凸爪沿圆周均匀分布,与中间弹性体的凹槽完全嵌合,动力传递过程中,金属凸爪不会直接发生刚性碰撞,所有啮合间隙由弹性体填充,既可以传递额定扭矩,又能通过弹性体的微变形吸收传动过程中的振动,同时补偿轴系之间的偏差。实际工程应用中,这类结构可适应最高1度的角向错位,以及0.015英寸级别的平行错位,足以覆盖绝大多数现场安装的对中误差范围,不需要额外调整安装基座就能保证传动平稳性。

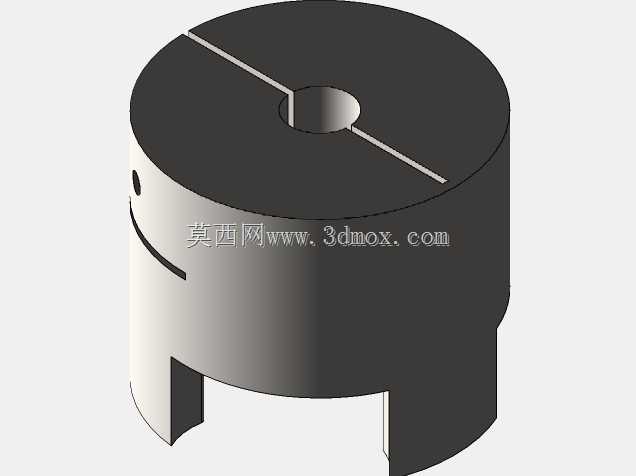

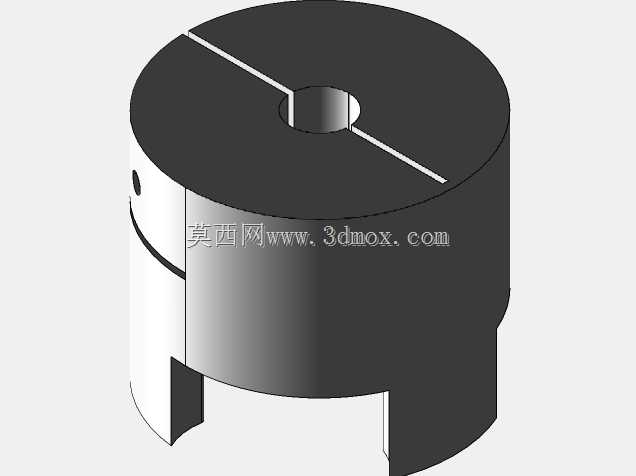

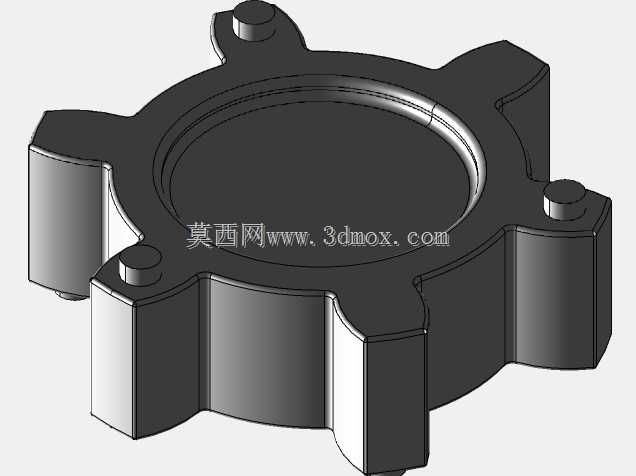

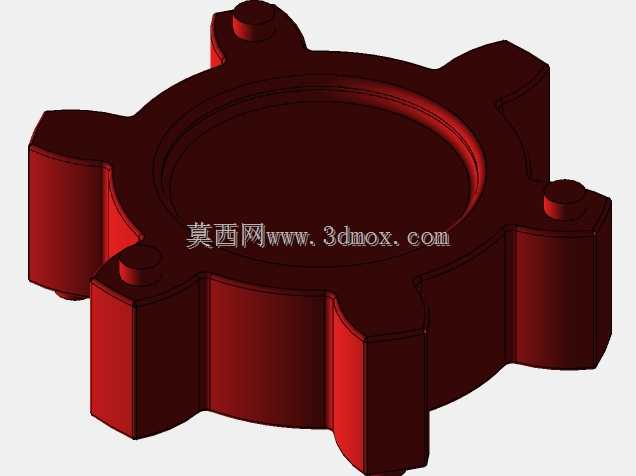

  设计层面,两个金属半联轴节采用对称式结构,除了轴孔直径可根据配套轴径做适配调整外,其余啮合尺寸完全统一,这种设计一方面降低了零件加工的品类数量,减少生产环节的工装投入,另一方面也方便现场安装时不用区分主动端与从动端,降低装配出错概率。半联轴节上的抱紧开槽配合紧定螺钉,可实现轴端的无键固定,相比传统键连接方式,这种抱紧结构不会在轴表面加工键槽造成应力集中,同时拆装时不需要额外的拉马工具,拧松螺钉即可完成拆卸,适合需要频繁调整传动位置的工位。中间的弹性体采用多凸爪结构,每个凸爪对应嵌入半联轴节的爪槽内,相比整体式弹性套,这种分瓣啮合的结构受力更均匀,单个凸爪出现磨损后不会直接导致整体传动失效,同时弹性体的材质可根据工况温度、腐蚀环境选择不同配方,适配不同的使用场景。

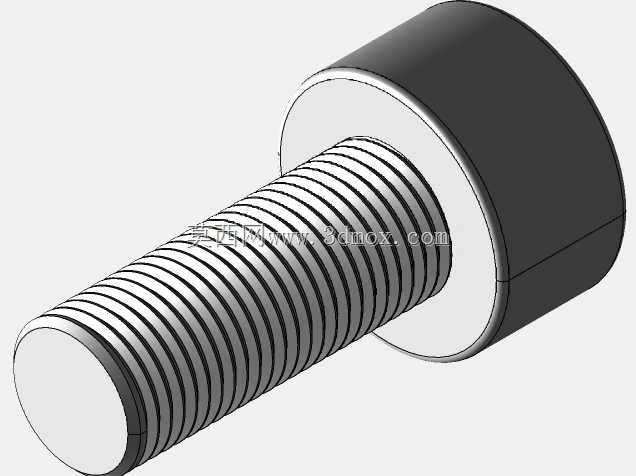

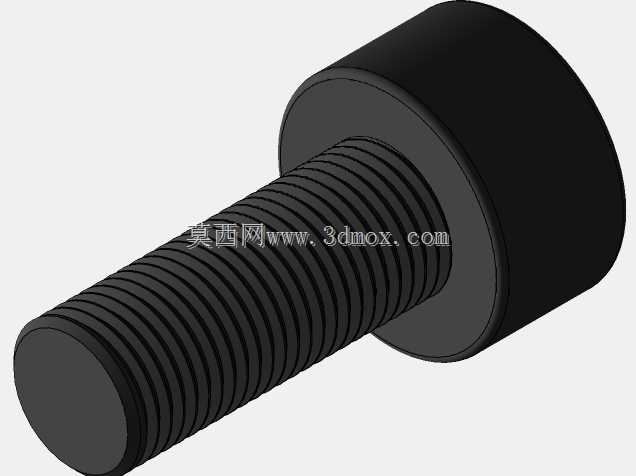

  从安装边界尺寸来看,这类联轴器的径向尺寸远小于同扭矩等级的凸缘联轴器,轴向安装长度也更短,不需要在轴端预留过大的安装空间,尤其适合安装位置局促的小型设备。安装过程中只需要保证两个半联轴节的端面留有微小的轴向间隙,避免轴系窜动时端面发生硬摩擦即可,不需要像膜片联轴器那样严格控制轴向预紧量,对现场安装人员的技术要求更低。紧定螺钉采用内六角结构,拧紧时可以施加足够的锁紧力,螺钉头部沉入半联轴节的沉孔内,不会在高速运转时产生额外的风阻与安全隐患。

  在实际选型过程中,这类联轴器不需要额外的润滑维护,弹性体正常工况下的使用寿命远长于刚性联轴器的易损件,日常巡检只需要观察弹性体是否出现老化开裂、螺钉是否松动即可,维护成本极低。相比齿式联轴器,它没有齿轮啮合的磨损问题,也不需要定期加注润滑脂;相比十字滑块联轴器,它的转动惯量更小,响应速度更快,更适合有正反转切换需求的传动工位。建模过程中需要重点关注爪型曲面的啮合间隙,既要保证弹性体可以顺利嵌入,又要避免间隙过大造成传动回程误差,同时抱紧槽的开口宽度需要根据轴径的公差带做匹配,保证拧紧螺钉后可以提供足够的抱紧力,不会在重载启动时出现轴与联轴节的相对滑动。
