5mm直插式红绿黄三色发光二极管结构

　　在工业控制机柜的面板信号回路、消费电子主板的状态指示链路、低压配电终端的故障提示模块里，直插式发光二极管是应用覆盖极广的基础光电器件，本次建模的5mm规格三色可选直插LED，是通孔插装类光电器件里通用性最强的品类之一。从实际选型适配的角度看，这类器件的安装边界完全适配标准2.54mm间距的PCB通孔焊盘，引脚中心距严格匹配行业通用的直插元件焊盘设计规范，不需要额外调整PCB封装尺寸就能直接完成波峰焊或手工焊接作业，引脚长度预留了常规板卡安装后的剪脚余量，不管是单层板、双层板还是薄型绝缘面板的安装场景，都能满足引脚穿过后的焊接固定需求。

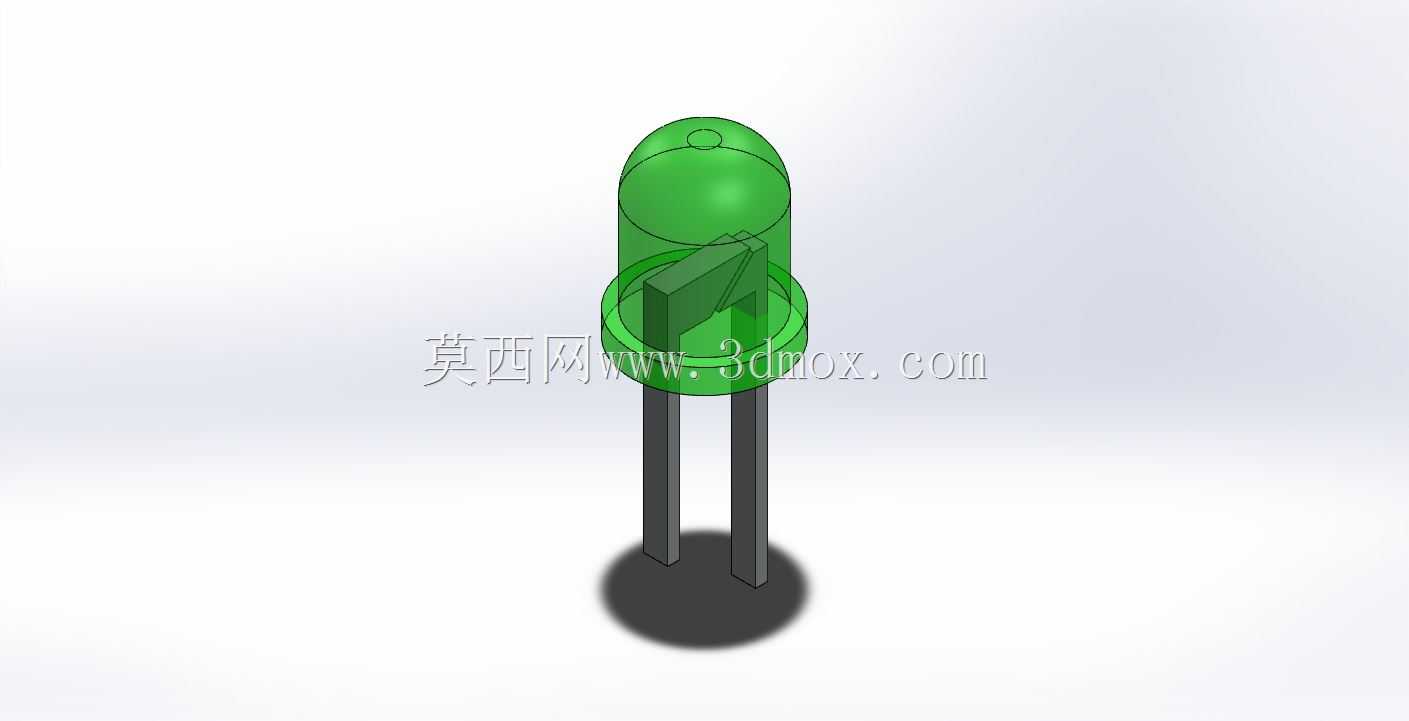

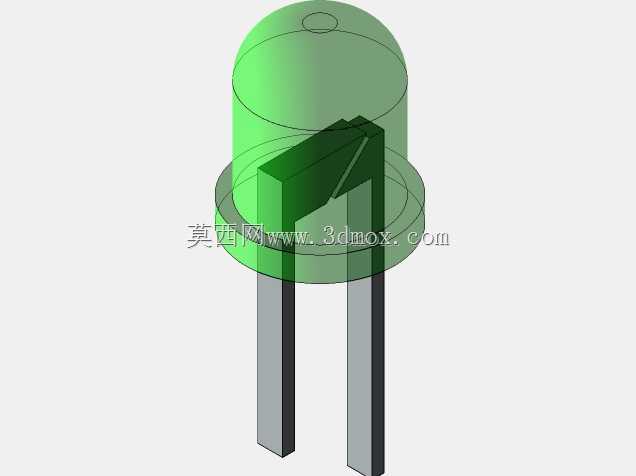

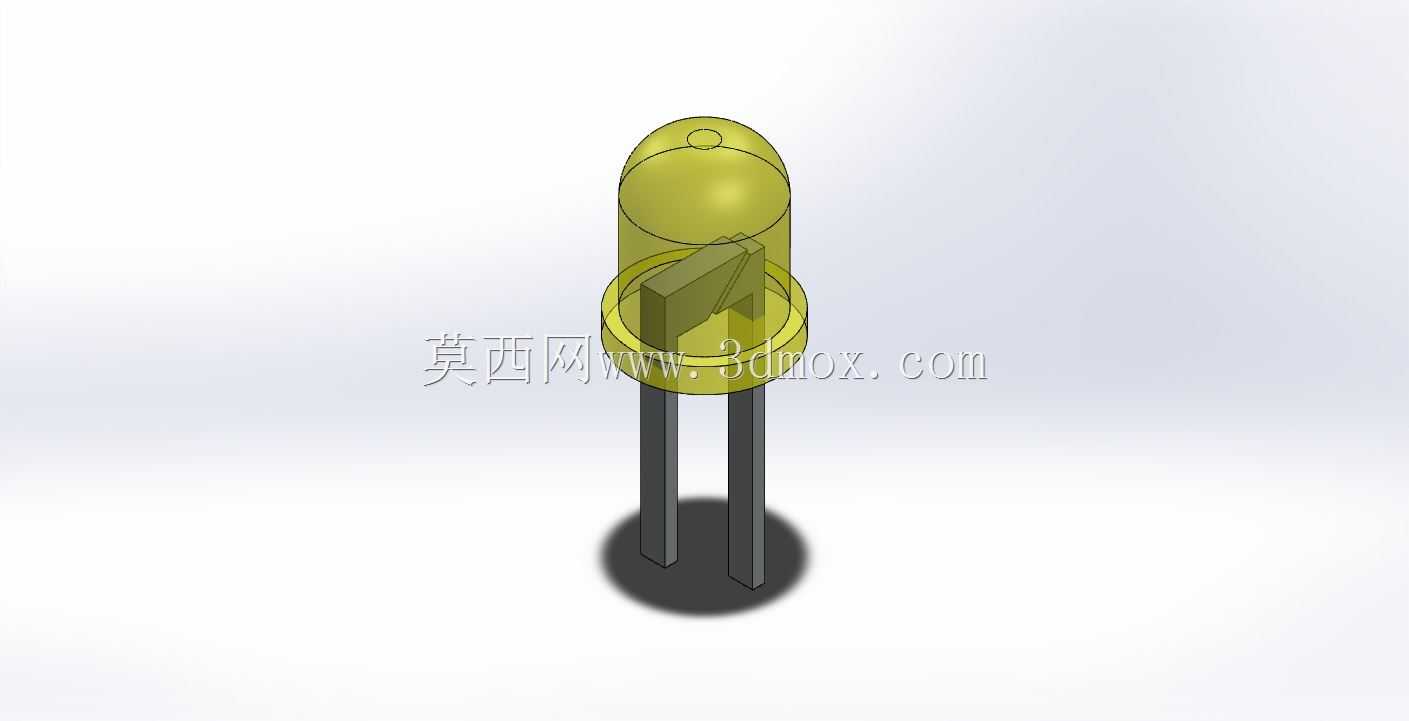

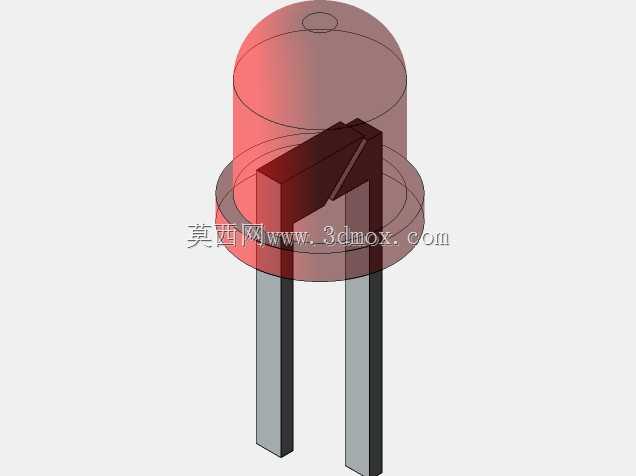

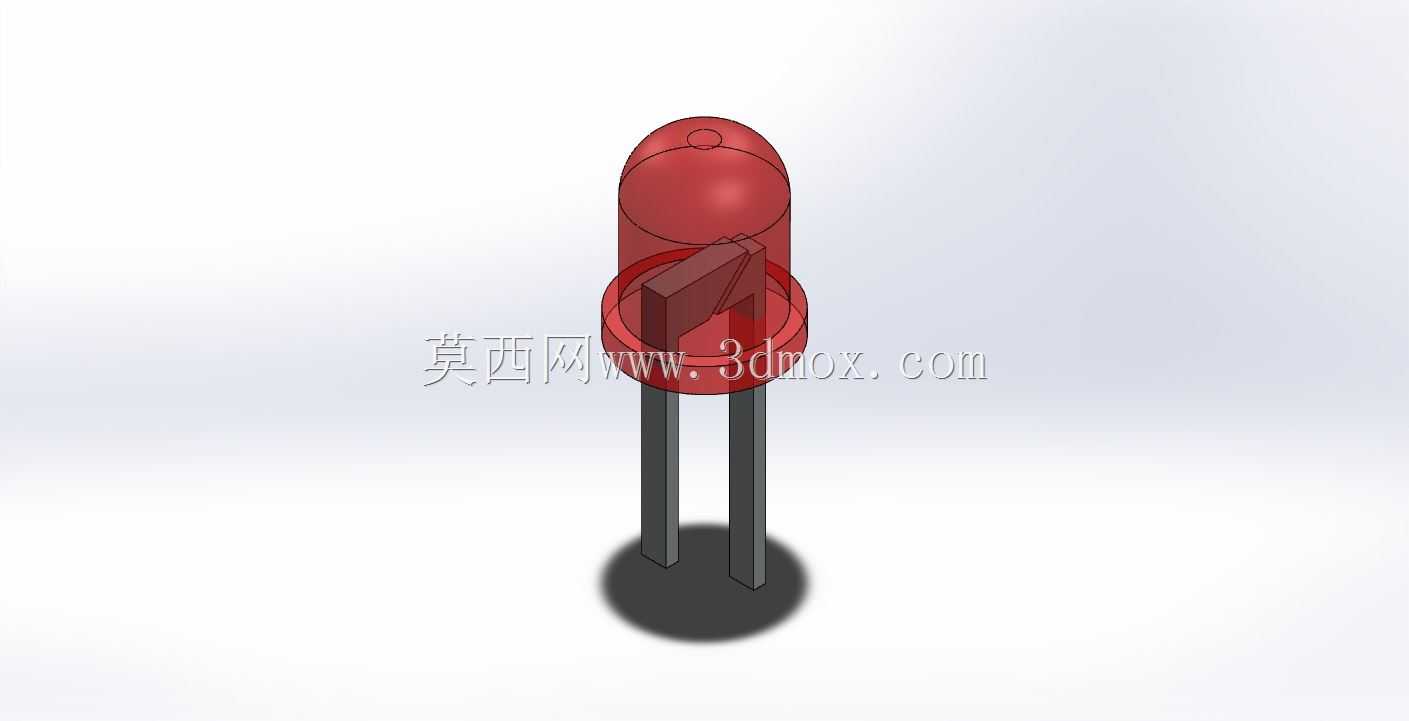

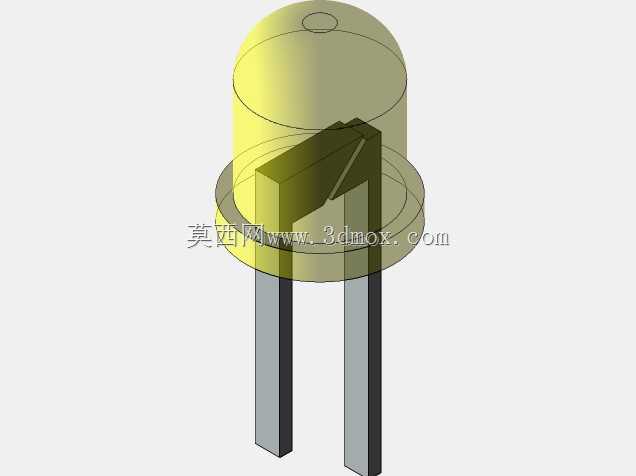

　　从结构设计逻辑来看，模型完整还原了直插LED的典型构造：顶部的环氧封装透镜采用半球形圆弧设计，这种曲面结构并非单纯的外形装饰，而是通过环氧材料的折射率匹配，实现内部芯片发出光线的定向聚拢，让出光角度控制在常规直插LED的20-30度区间内，满足近距离状态指示的可视性要求，同时环氧封装的机械强度可以保护内部的半导体芯片、键合金丝不受外力损伤，也能隔绝日常使用环境中的潮气、粉尘对内部器件的侵蚀。透镜下方的法兰台阶是安装定位的关键结构，当元件插入PCB或面板安装孔时，这个台阶会贴合板面，控制元件插入深度，避免引脚过度顶到板面对侧的其他元件，也能保证透镜顶端到板面的高度统一，在批量组装时不会出现元件高低差过大影响外观一致性的问题。

　　两根平行的金属引脚采用无氧铜基材表面镀锡的工艺设计，既保证了焊接时的润湿性，也具备足够的机械强度，在手工插件作业时可以承受一定的弯折力不会轻易断裂，引脚的截面尺寸适配标准的元件成型机，可以根据不同安装场景的需求预先弯折成卧式或立式安装形态，不需要额外开模定制引脚规格。模型还原的内部结构包含了支架、反光杯、半导体芯片的相对位置，反光杯的斜面角度经过优化，可以把芯片侧面发出的光线反射到正面出光方向，提升光的利用效率，减少封装内部的光损耗。

　　在实际工程应用中，这类5mm直插LED的使用场景非常多元：在自动化设备的操作面板上，绿色常亮用来指示设备正常运行状态，黄色闪烁用来提示预警或待料状态，红色常亮用来指示故障或停机状态，三种颜色的器件封装尺寸完全一致，面板开孔可以统一规格，不需要针对不同颜色开设不同尺寸的安装孔，大幅降低面板加工的复杂度。在教学实验套件、电子DIY项目里，这类直插LED也是最基础的指示元件，因为其结构简单、焊接难度低，非常适合新手练习通孔元件焊接工艺。在一些老旧型号的家电、仪器仪表的显示面板上，这类直插LED还可以配合导光条使用，把光线传导到面板的指定位置，实现远距离的状态指示。

　　建模过程中严格遵循了直插LED的实际尺寸公差要求，透镜直径、法兰直径、引脚直径、引脚中心距这些关键安装尺寸都和行业通用的量产器件保持一致，结构设计人员可以直接把这个模型导入到PCB装配仿真、面板结构干涉检查的流程里，验证元件和周边结构件的间隙是否合理，避免出现安装时元件和外壳、其他高器件发生碰撞的问题。比如在设计薄型手持设备的面板时，可以通过模型检查透镜顶端到外壳内表面的距离，预留足够的出光空间，避免外壳压到透镜导致封装开裂；在设计高密度PCB板时，可以通过模型检查LED和周边电容、电阻元件的高度差，确认波峰焊时的元件过炉高度是否在设备允许范围内，减少生产环节的不良率。

　　不同于贴片封装的LED，直插式5mmLED的机械耐受强度更高，在一些存在轻微振动的工业设备场景里，通孔焊接的固定方式比贴片焊接的抗振性能更好，不容易出现焊点脱落的问题，这也是很多工业级设备至今仍然大量使用直插LED作为状态指示元件的核心原因。模型还原的三色可选特性，对应了实际应用中不同状态指示的颜色编码规范，不需要针对不同颜色单独建模，只需要调整透镜部分的材质颜色参数，就能快速得到绿、黄、红三种不同发光颜色的器件模型，提升结构设计阶段的选型效率。
