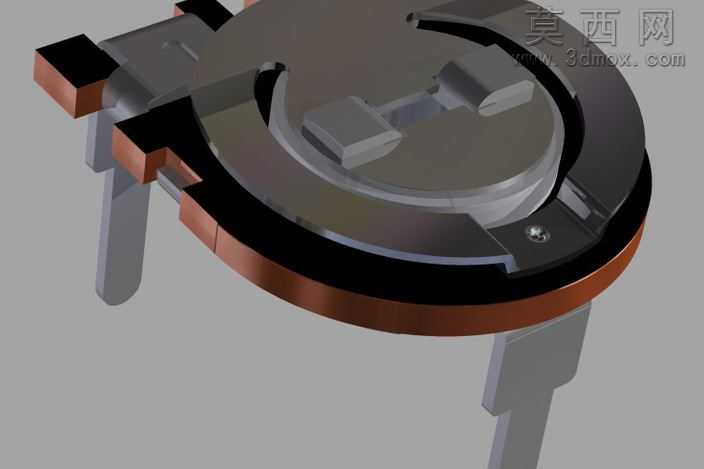

SP3-38B型电阻器精密结构三维建模作品

本作品为SP3-38B型电阻器的高精度三维建模成果，建模过程严格参照实物测绘尺寸与行业通用设计规范，还原了该款电阻器的全部结构细节。建模阶段以参数化设计思路搭建整体框架，首先确定圆形主体基座的基准平面，依次绘制主体轮廓、引脚定位槽、顶部卡扣结构的二维草图，通过拉伸、旋转、切除等基础特征命令生成主体毛坯结构，再针对引脚与主体的衔接部位做圆角过渡处理，避免应力集中的结构缺陷，还原实物的装配合理性。材质渲染环节针对不同部件做了区分设置：主体基座的黑色绝缘部分采用哑光硬质塑料材质，调整粗糙度参数模拟工程塑料的磨砂质感，边缘的铜色导电环采用抛光铜合金材质，添加轻微的环境反射效果还原金属的光泽特性，引脚部分采用镀锡金属材质，设置适中的金属度与较低的粗糙度，还原电子元件引脚的半光亮金属质感，顶部的卡扣固定件采用与基座一致的绝缘塑料材质，通过细微的色差区分不同结构件的功能分区。结构设计上完整还原了该电阻器的安装固定逻辑：两侧伸出的直插式引脚尺寸符合PCB板通用插孔间距标准，可直接用于电路板装配仿真，顶部的旋转卡扣结构做了可动性预留，能够模拟实物的卡扣开合状态，主体侧面的定位凸台结构精准还原，可用于自动化插件设备的上料定位仿真。建模过程中对所有配合面做了公差预留，引脚与基座的嵌合部位、卡扣与主体的转动配合部位均设置了符合电子元件生产标准的配合间隙，既保证模型视觉上的精密感，也具备实际工程参考价值，可用于电子电路装配教学、元器件库搭建、自动化产线插件仿真等场景。渲染阶段采用柔和的工作室环境光，通过多光源打光突出不同材质的质感差异，避免过强的反光遮挡结构细节，整体视角选择斜向俯视角度，能够同时展示顶部卡扣结构、侧面导电环与底部引脚的全部特征，清晰呈现该电阻器的整体形态与结构特点。
