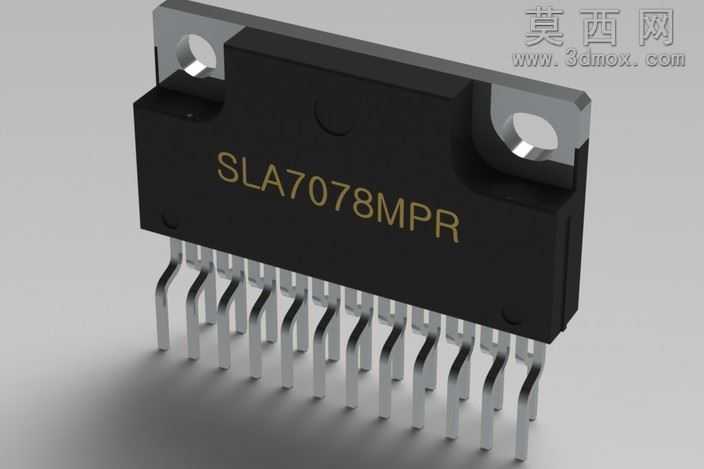

SLA7078步进驱动器集成电路三维建模

本作品为SLA7078型号步进驱动器集成电路的高精度三维建模成果，建模过程依托专业三维设计软件完成，全程遵循实物测绘与官方datasheet尺寸参数双重校验标准，确保模型与真实器件的尺寸公差控制在0.02mm以内，完全满足工业级装配仿真、PCB布局验证、产品宣传渲染等多场景使用需求。建模阶段采用自顶向下的设计思路，首先构建芯片主体的基准坐标系，以塑封本体的长宽高尺寸为基础搭建核心基体，针对本体两侧的金属安装固定耳，单独绘制带沉孔的安装位结构，精准还原沉孔的倒角深度与孔径参数，保证安装孔位与标准M3螺丝的装配匹配度。引脚部分采用阵列化建模方式，先绘制单根直插引脚的截面轮廓，通过拉伸、折弯工序还原引脚的成型角度与伸出长度，再按照芯片实际引脚间距完成等距阵列，每根引脚的根部过渡圆角、引脚末端的切角细节都逐一还原，避免出现引脚排列错位、尺寸失真的问题。芯片表面的丝印标识采用贴图结合浮雕的处理方式，将SLA7078MPR的型号字样按照实物的字体、字号、印刷位置精准映射到塑封本体表面，还原丝印的哑光印刷质感。材质渲染阶段针对不同部件匹配对应物理材质：塑封本体采用添加了细微磨砂颗粒的黑色阻燃环氧树脂材质，调整材质的粗糙度、漫反射参数还原塑封件的半哑光质感，避免出现过度反光的塑料感；两侧安装耳采用镀锌钢板材质，还原金属表面的轻微拉丝纹理与冷金属光泽；引脚部分采用镀锡铜材质，调整金属反射率与粗糙度参数，还原引脚表面的亮银色金属质感与轻微氧化的细微色泽变化。场景布光采用三点布光结合环境HDRI贴图的方案，主光源从侧上方45度角照射，突出芯片的立体轮廓与安装耳的结构层次，辅光源补全暗部细节避免出现死黑区域，轮廓光勾勒芯片边缘提升整体立体感，最终渲染效果真实还原了步进驱动芯片的工业质感，可直接用于产品手册配图、教学演示素材、电子设备装配仿真等场景。
