美标NEMA5-15卡扣式面板电源插座结构

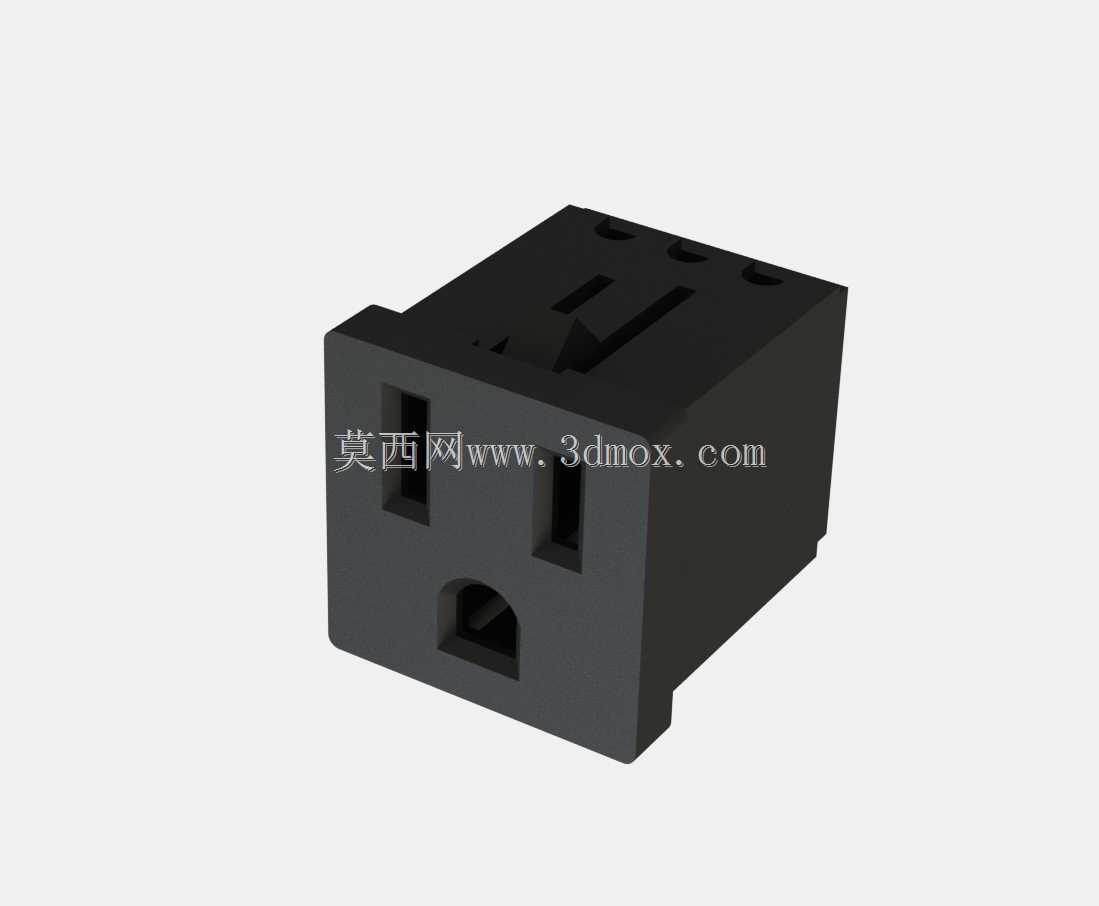

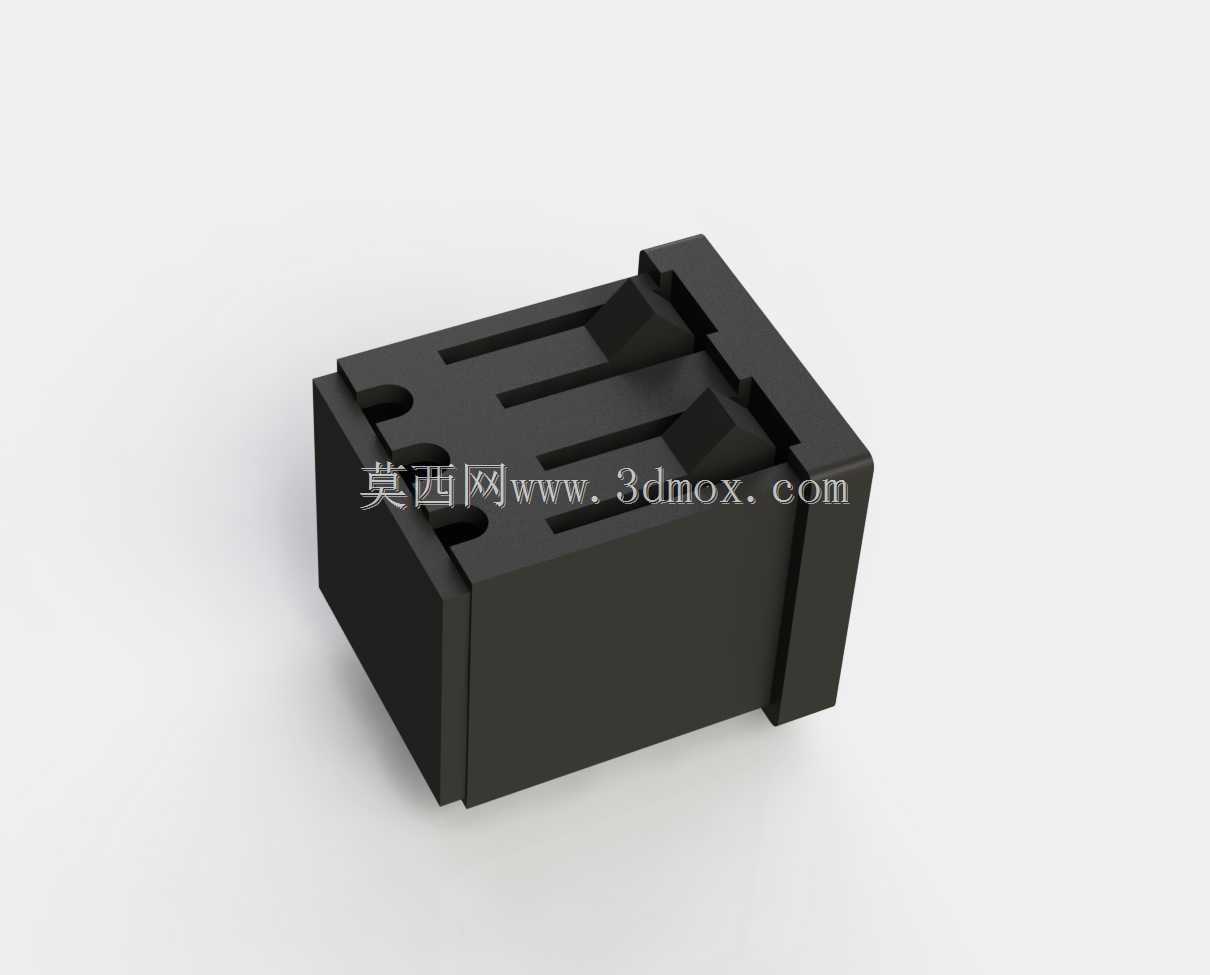

　　在工业控制机柜、实验室测试台架、商用配电面板以及户外小型设备供电单元的布线设计中，面板嵌入式电源接插件的选型往往直接影响后期运维效率与供电可靠性，这款NEMA 5-15规格的卡扣式面板插座，正是针对15A/125V美标供电场景开发的嵌入式接插件结构。不同于传统螺丝固定的面板插座，这款结构采用SNAPIN卡扣式安装逻辑，在面板开孔完成后无需额外紧固件，直接将插座本体从面板正面推入开孔即可通过侧边弹性卡扣完成锁止，安装效率比螺丝固定方案提升60%以上，尤其适合批量机柜组装的流水线作业场景，能大幅减少装配工位的紧固件管理成本与锁附工时。

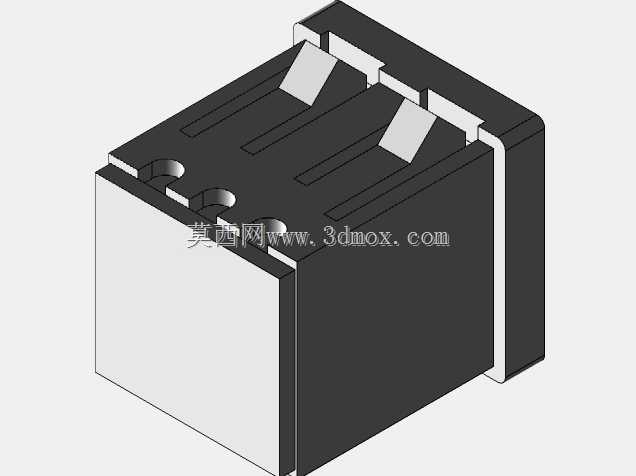

　　从结构设计逻辑来看，插座本体采用方块式一体塑壳结构，插套腔体内部设置有导向筋位，插头插入时可通过筋位引导插片精准对位，避免斜插导致的插套变形、接触不良问题；本体后侧设置有接线端子腔，可适配14AWG规格的多股铜芯线，端子压接区域设计有防脱倒刺，导线压接后即使受到外部拉扯也不会出现松脱，满足UL62安全标准中对电源线拉脱力的要求。安装边界方面，这款插座适配标准方形面板开孔，卡扣的弹性行程可覆盖1.5mm至2.5mm厚度的金属或塑料面板，安装后插座正面与面板表面贴合间隙小于0.3mm，不会出现积灰、缝隙渗水的问题；本体后侧的接线区域预留有足够的导线弯折空间，即使在布线密度较高的机柜内部，也无需额外预留过大的走线深度，可有效压缩机柜内部的安装空间占用。

　　实际应用场景中，这类插座除了常规的工业机柜供电外，还常被用于改装房车的内部配电面板、舞台临时供电箱、测试仪器的外置供电接口，卡扣式结构的抗振动性能优于普通螺丝固定方案，在设备移动、运输过程中不会因为振动出现插座松动移位的问题。插套部分采用铜合金镀镍处理，接触电阻小于10毫欧，长期满负载工作时温升不超过35K，可避免长期使用后插套氧化导致的接触不良、发热打火问题；塑壳部分采用阻燃PC材质，阻燃等级达到UL94-V0，即使内部出现异常打火也不会引燃外壳，满足电气设备的防火安全要求。

　　在三维建模过程中，这款结构重点还原了卡扣的弹性形变空间、插套腔体的对位精度、端子安装位的尺寸公差，所有配合尺寸均按照美标NEMA WD-6接插件标准设定，安装孔位、插片间距、卡扣位置都与市售量产件完全一致，结构工程师在做面板开孔设计、机柜布线布局时可直接调用该模型进行干涉检查，无需反复测绘实物尺寸，能有效缩短配电模块的设计周期。不同于外露式插座，面板嵌入式安装的结构可将插座本体大部分藏于面板内侧，仅露出正面的插接口，整体外观更加整洁，同时可避免外力碰撞导致的插座本体损坏，在人员走动频繁的车间、实验室场景下，能大幅降低接插件被碰撞损坏的概率。
