绿色帽头螺纹安装按压式拨动开关

　　这类带绿色操作帽的螺纹安装按压式开关，在低压电控回路里的应用场景覆盖极广，小到桌面测试工装的信号触发，大到分布式控制柜的本地手动控制点位，再到小型机电设备的启停操作端，都能见到同结构产品的身影。区别于常规船型翘板开关，这类圆柱螺纹安装的开关不需要在面板上开方形安装孔，仅需加工对应直径的圆形过孔，配合自带的锁紧螺母就能完成面板固定，对于厚度在0.8mm到5mm之间的金属、塑料面板都有很好的适配性，安装时不需要额外做孔位的倒角修型，现场装配的容错率更高。

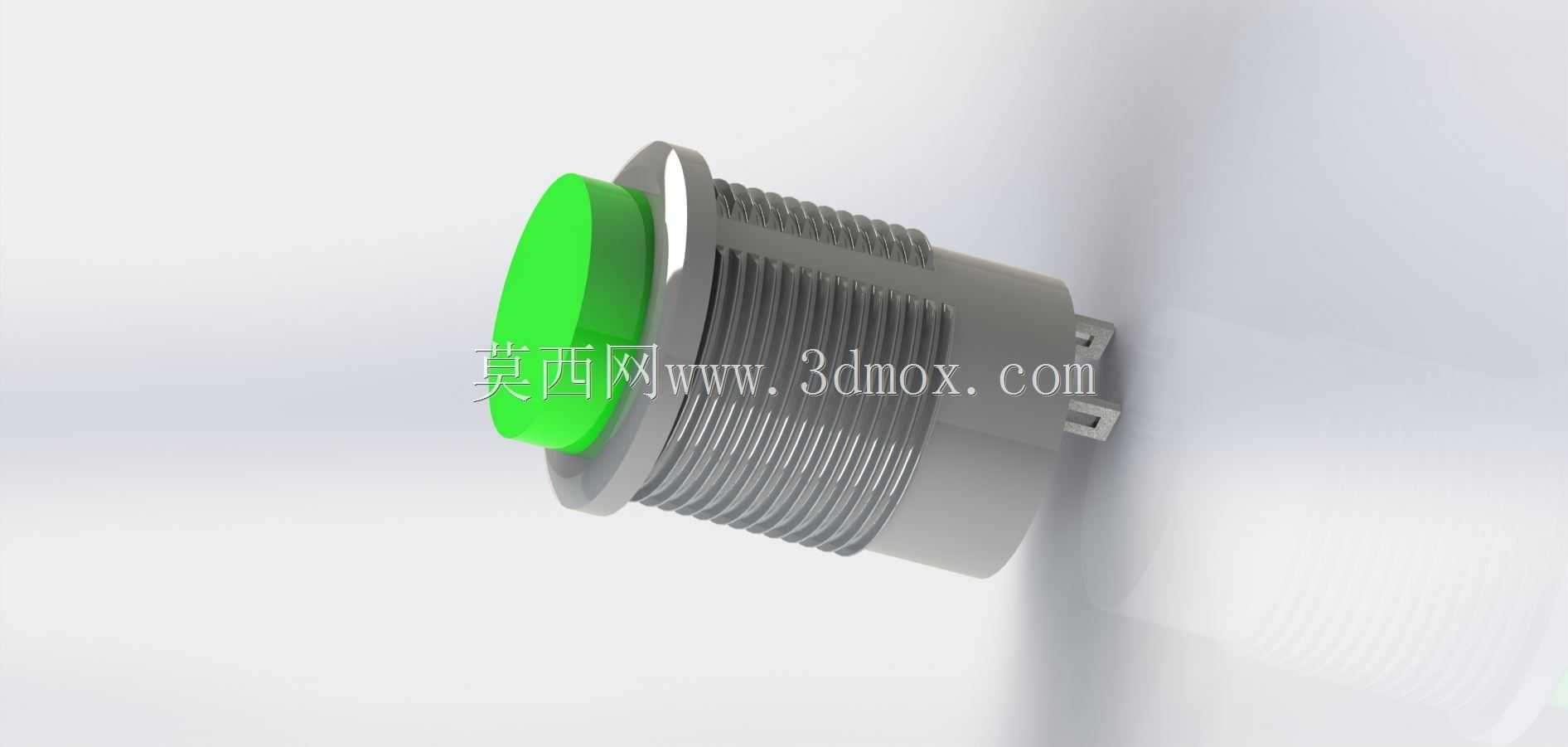

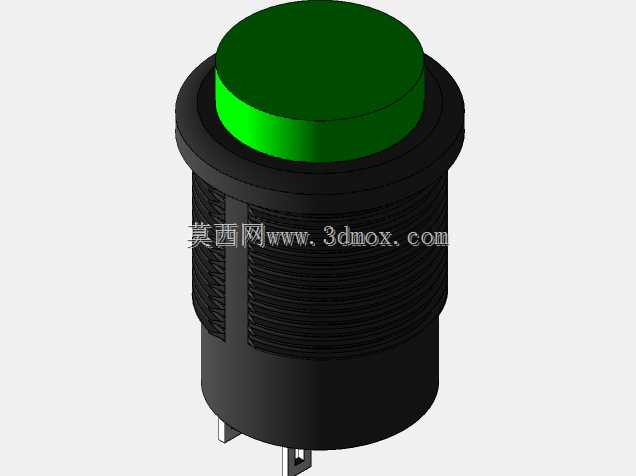

　　从实际功能逻辑来看，这款开关采用按下触发通断的操作逻辑，操作端的绿色帽头做了圆弧过渡处理，操作人员按压时的触感反馈清晰，不会出现边缘硌手的问题，帽头和主体基座之间预留了足够的按压行程，不会因为面板安装公差导致按动卡滞。主体外壳采用带外螺纹的圆柱结构，螺纹段的长度覆盖了常规电控面板的厚度范围，尾部的接线引脚采用插片式设计，适配常规的6.3mm冷压接线端子，接线时不需要焊接，直接压接端子后插入就能完成电气连接，后期维护更换时拆接效率更高。

　　做这类开关的三维建模时，首先要确认的是安装边界的尺寸约束：主体的螺纹外径要和面板开孔尺寸留0.1到0.2mm的间隙，避免安装时螺纹刮蹭孔壁导致漆层脱落；操作帽的突出高度要控制在合理范围，既不能突出过多导致设备运输过程中被误碰触发，也不能突出过短导致操作人员按动时找不到施力点。建模过程中要重点还原螺纹段的牙型细节，虽然实际生产中这类安装螺纹多为标准公制细牙，但建模时如果省略牙型，后续做装配干涉检查时就无法准确判断螺母锁紧后的位置，容易出现装配后开关歪斜的问题。尾部的插片引脚要准确还原位置和厚度尺寸，因为实际接线时引脚的位置偏差会导致接线端子无法顺利插入，甚至会出现引脚和面板内部其他元件干涉的情况。

　　从结构设计的思路来看，这类开关的内部采用弹簧复位结构，建模时虽然不需要完整还原内部的簧片与触点结构，但要在外部结构上预留出内部组件的装配空间，主体外壳的壁厚要均匀，避免注塑生产时出现缩痕影响外观和结构强度。操作帽和主体之间的间隙要控制在0.3mm左右，间隙过小会因为热胀冷缩出现卡滞，间隙过大则会进入灰尘影响内部触点的使用寿命。绿色操作帽的颜色选用高饱和度的绿色，是工业控制领域里启动、接通功能的标准标识色，操作人员不需要看标识就能快速识别功能，降低误操作的概率。

　　在设备选型匹配时，这类开关常被用在需要频繁手动触发的回路里，相比带锁的旋钮开关，它的操作行程更短，单次触发的操作时间更短，适合做点位测试、临时触发类的操作点位。安装时要注意尾部的接线方向，引脚的朝向要和柜内走线方向一致，避免接线后线缆过度弯折导致端子脱落。做整机三维布局时，这类开关的操作端要布置在操作人员伸手可及的高度，周边要预留至少10mm的操作空间，避免相邻元件距离过近导致按动时误碰其他开关。很多新手工程师在做面板布局时容易忽略开关的安装深度，只计算面板外的突出尺寸，没有算尾部引脚和接线端子的占用空间，最后装配时才发现尾部顶到了柜内的线槽或者其他元件，导致开关无法装到位，这也是建模时需要重点核对的尺寸边界。
