40X60X270规格PVC电气布线线槽结构

　　做电气柜布线结构设计快十二年，经手的各类线槽选型、改型案例没有一百也有八十，这次拿到的这款40X60X270规格的开口式布线槽，是低压电控柜内部二次回路布线最常用的标准件之一，很多刚入行的结构工程师总觉得线槽是随便选的标准件，只要尺寸够装线就行，实际上线槽的结构细节、安装边界、齿槽设计，直接影响后期柜内布线效率、运维检修便利性，甚至会影响整柜的IP防护等级与线缆使用寿命。

　　先从实际应用场景说，这类线槽主要用在低压动力柜、PLC控制柜、变频控制柜、自动化设备的电气安装板区域，用来规整柜内的二次控制线缆、信号线缆、小规格动力线缆，避免线缆杂乱排布干扰设备接线、检修，同时把强弱电线路通过线槽分隔开，减少信号干扰的概率。很多现场运维的师傅都有体会，布线时如果线槽选得不对，要么是齿槽太硬掰不动，接线时要一个个剪齿浪费时间，要么是槽体强度不够，柜内温度高了之后变形翘边，线缆从槽里滑出来搭到母排上造成短路隐患，这些都是选型和结构设计没考虑到实际工况的问题。

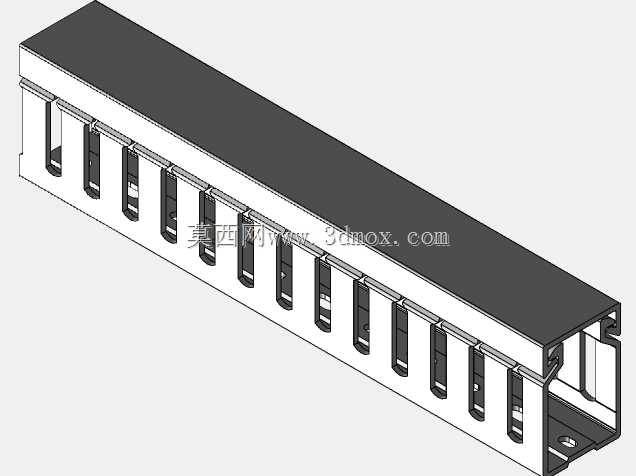

　　这款线槽的结构设计是典型的开口侧齿式结构，槽体主体是U型承载槽，顶部带封闭盖板，侧面是等间距排布的可掰式出线齿，每个齿之间的缝隙宽度刚好能穿过1.5-2.5平方的单芯控制线缆，不需要额外工具就能把齿掰下来，根据实际接线位置灵活开出线口，不用像封闭式线槽那样提前量好位置开孔，现场施工的灵活性很高。齿根位置做了减薄应力槽设计，掰齿的时候不会出现槽体开裂、断口毛边刮伤线缆绝缘层的问题，这一点比很多廉价线槽做得好，之前用过不少小厂的线槽，掰齿的时候经常连槽壁一起扯裂，最后整个槽段都废掉，反而浪费材料。

　　尺寸参数上，这款线槽的外部宽度是40mm，外部高度是60mm，单段长度270mm，这个尺寸属于中小规格线槽，内部有效容纳空间大概能塞下35-40根1.5平方的单芯铜芯线，或者20根左右2.5平方的线缆，适合柜内控制回路的分支布线，比如PLC输入输出端子排附近的走线，用这个尺寸的线槽刚好，不会因为槽体太大占用安装板上过多的空间，也不会因为槽体太小塞不下线缆导致盖板盖不上。安装边界上，槽体底部预留了标准的安装孔位，孔距是适配柜内安装梁的通用间距，可以用M4的自攻螺丝或者卡扣直接固定在镀锌安装板上，槽体和槽体之间可以用配套的对接件拼接，转弯位置有配套的阳角、阴角、三通配件，能根据柜内的布线路径灵活组合，不需要额外切割加工，当然如果现场需要特殊长度，用普通的手锯或者线槽剪就能轻松截断，截断面不会出现明显的毛边，稍微打磨一下就能装盖板。

　　设计思路上，这款线槽没有做多余的花哨结构，所有结构都是围绕布线施工、长期运维的实际需求来的：槽体内部做了圆角过渡，线缆在槽内转弯的时候不会被直角棱边割伤绝缘层；盖板和槽体的配合是卡扣式结构，扣合之后有足够的卡紧力，不会因为柜内风机振动或者线缆挤压就自己弹开，但是拆卸的时候用平口螺丝刀轻轻一撬就能打开，后期检修换线的时候不用把整个槽都拆下来；侧面的齿片长度做了优化，掰掉齿之后的出线口边缘刚好和线缆外径贴合，不会留太大的缝隙让灰尘、小虫进到槽里，也不会因为开口太小卡伤线缆。

　　很多年轻工程师做柜内布局的时候，经常只算线缆的总截面积选线槽，忽略了线槽的安装预留空间，这款60mm高度的线槽，安装的时候要注意和上方的元器件、母排留出至少20mm的操作空间，不然盖板盖的时候会被挡住，侧面出线的位置要和端子排的接线端对齐，偏差不要超过10mm，不然线缆从线槽出来到端子的这段会歪歪扭扭，既不美观也容易拉扯到接线端子。另外要注意，这类PVC材质的线槽不要紧贴发热元器件安装，比如变频器的散热片、接触器的主触点位置，长期高温烘烤会让PVC材质变脆老化，缩短使用寿命，最好和发热源保持30mm以上的间距，如果是高温环境的柜体，就要换成金属材质的线槽，不过常规工况下这款PVC线槽的绝缘性能更好，本身就是绝缘材质，就算线缆绝缘层有轻微破损，也不会出现槽体导电短路的问题，安全性比金属线槽更高。

　　实际施工的时候，用这款线槽布线还有个小技巧，就是放线的时候不要把槽塞得太满，预留大概30%的空余空间，一方面是后期如果要加线的时候还有余量，另一方面线缆在槽内有足够的散热空间，避免大电流线缆工作的时候散热不好导致绝缘层加速老化。侧面出线的时候，不要连续掰掉超过3个齿，不然会影响槽体的整体结构强度，长距离布线的时候，每隔500mm左右要加一个固定点，避免线槽因为自身重量和线缆重量下垂变形。
