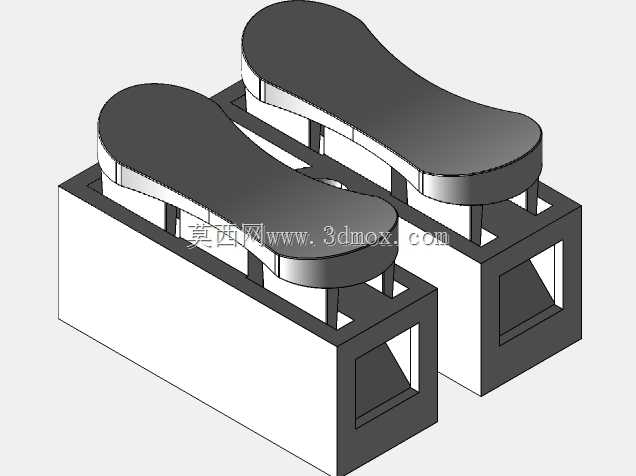

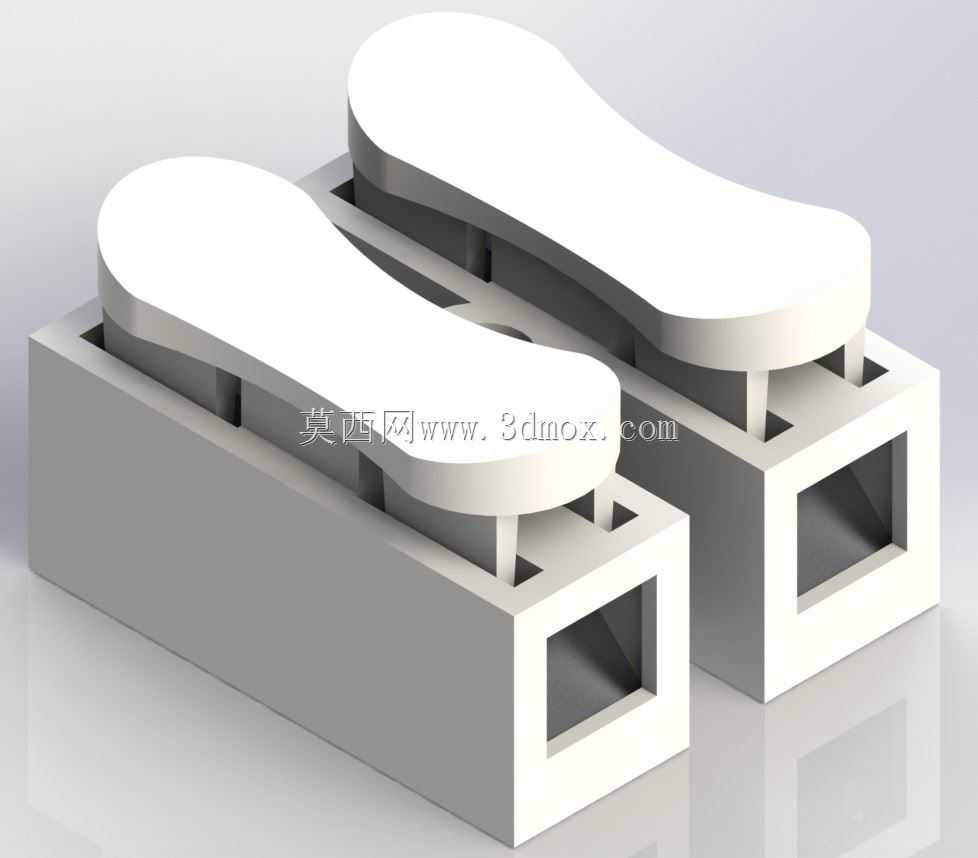

CH2双位弹簧夹快速接线连接器结构

　　在低压配电、小型电源模组、工控信号转接这类需要频繁拆装接线的场景里，弹簧夹式接线端子的可靠性直接决定了整套线路的运维效率与通电稳定性，这款双位并排结构的弹簧夹接线件，就是针对250V级低压回路快接需求开发的连接部件。从实际使用场景来看，这类端子常被用在小型电源变压器输出端分线、照明回路转接、工控柜内短距离信号接线、小型家电内部布线等位置，替代传统的螺丝锁紧端子，省去接线时拧螺丝的工序，也能避免长期使用后螺丝松动导致的接触不良、打火等问题。

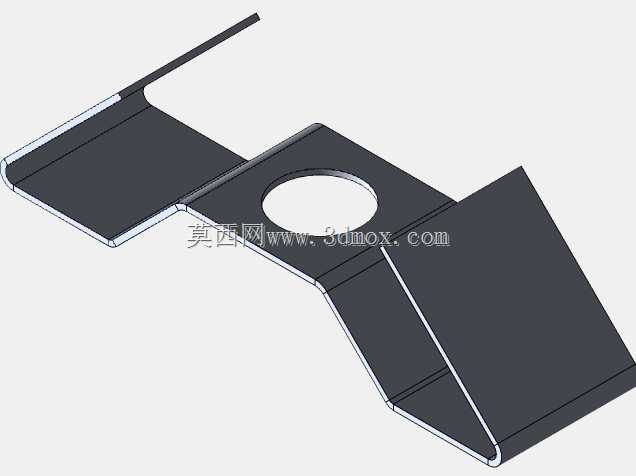

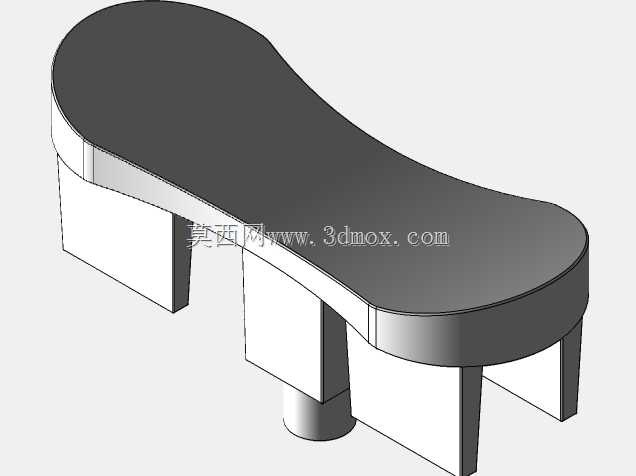

　　设计之初首先要考虑的是接线操作的人机交互逻辑，端子的按压帽做了弧形曲面过渡，没有尖锐棱角，操作人员用指尖按压时受力均匀，不会出现硌手的情况，按压行程控制在合理区间，不需要过大的按压力就能打开内部弹簧夹片，即便是戴薄劳保手套操作也能顺利完成接线。内部的弹簧夹片采用高弹性合金材料冲压成型，夹片的接触区域做了网格状压纹处理，当导线插入后松开按压帽，夹片会在弹簧力作用下紧紧咬合导线的铜芯，接触电阻远低于普通螺丝端子，能有效降低长期通电后的接触温升，避免绝缘层受热老化。

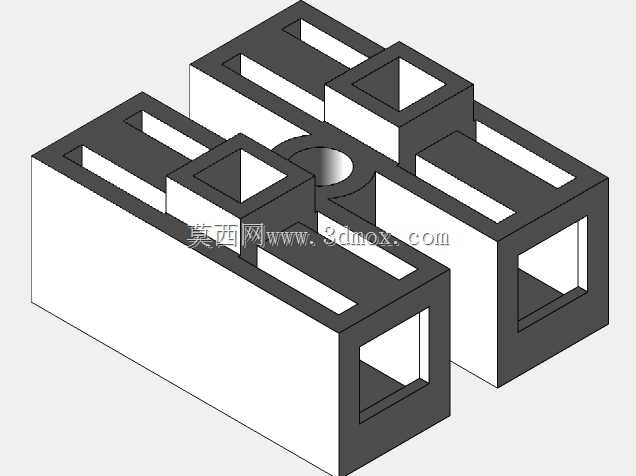

　　从安装边界来看，这款双位端子采用模块化并排设计，两个接线位的中心距经过精准核算，既保证两个接线位之间有足够的绝缘间隙，满足250V电压等级的爬电距离要求，又不会浪费安装空间。端子的底座采用阻燃工程塑料注塑成型，底座侧面设计了方形的过线通道，导线插入时能顺着通道直达夹片咬合位置，不会出现导线偏斜、插不到位的情况。底座的安装面做了平整处理，既可以用卡扣卡在标准DIN导轨上，也可以通过底座预留的固定孔用螺丝锁在安装板上，适配不同设备内部的安装条件。

　　外形尺寸方面，单组双位端子的整体宽度控制在紧凑范围内，长度方向顺着接线方向延伸，高度方向不会超出常规低压元件的安装高度限制，在密集布线的电控柜内使用时，不会和相邻的继电器、断路器等元件产生空间干涉。端子的绝缘外壳壁厚经过强度校核，既能承受接线时的按压力不会开裂，也能在相邻回路出现短时过载升温时保持结构稳定，不会出现绝缘失效的情况。两个接线位之间设置了绝缘分隔筋，即便是接入不同相位的导线，也能避免导线毛刺外露导致的相间短路问题。

　　从功能特性上看，这款端子支持硬线和多股软线接入，不需要对多股软线提前烫锡处理，夹片的咬合力度足够抓住分散的铜丝，不会出现软线松脱的情况。接线时只需要按下顶部的按压帽，将剥好绝缘层的导线插入底部的接线孔，松开按压帽即可完成连接，拆线时同样按下按压帽就能拔出导线，单根导线的接线时间比传统螺丝端子缩短70%以上，非常适合批量布线的生产线使用，也适合后期运维时频繁改线的场景。夹片的弹簧经过疲劳寿命测试，经过数千次按压循环后依然能保持足够的夹持力，不会出现弹力衰减导致的接线松动。

　　在结构细节处理上，按压帽和底座之间做了限位结构，按压帽不会因为按压力度过大脱出底座，也不会因为弹簧力弹飞。底座的接线孔边缘做了倒角导向，导线插入时不会被塑料边缘刮伤铜芯或者绝缘层。外壳材料选用耐温等级达到V0级的阻燃塑料，即便内部接触点出现短时打火，也不会引燃外壳，满足低压电器的安全要求。端子的金属部件全部做了防锈镀层处理，在潮湿的工业环境下使用也不会出现氧化锈蚀，能长期保持稳定的接触性能。这类快接端子的应用，能大幅降低布线的人工成本，同时减少因为人工拧螺丝力度不一致导致的接触不良隐患，在小功率电源分配、信号转接场景下的适配性非常强。
