GP2Y系列锐红外测距传感器结构设计

　　在智能设备的非接触式测距场景里，红外测距传感器一直是短距离高精度检测的核心元器件，本次呈现的GP2Y0D810Z0F、GP2Y0D805Z0F锐红外传感器结构，是面向消费电子、小型自动化设备、智能交互终端开发的标准化测距元件三维结构。从实际落地的应用场景来看，这类传感器常被部署在智能扫地机器人的沿边检测模块、自动感应水龙头的触发单元、小型AGV小车的近距离避障点位、自助服务终端的人体靠近感应区，甚至是部分智能玩具的交互触发结构中，核心作用是通过红外发射与接收的光路反馈，在厘米级检测范围内快速输出障碍物存在的开关量信号，不需要复杂的算法解析就能给主控系统提供可靠的近距离存在判断。

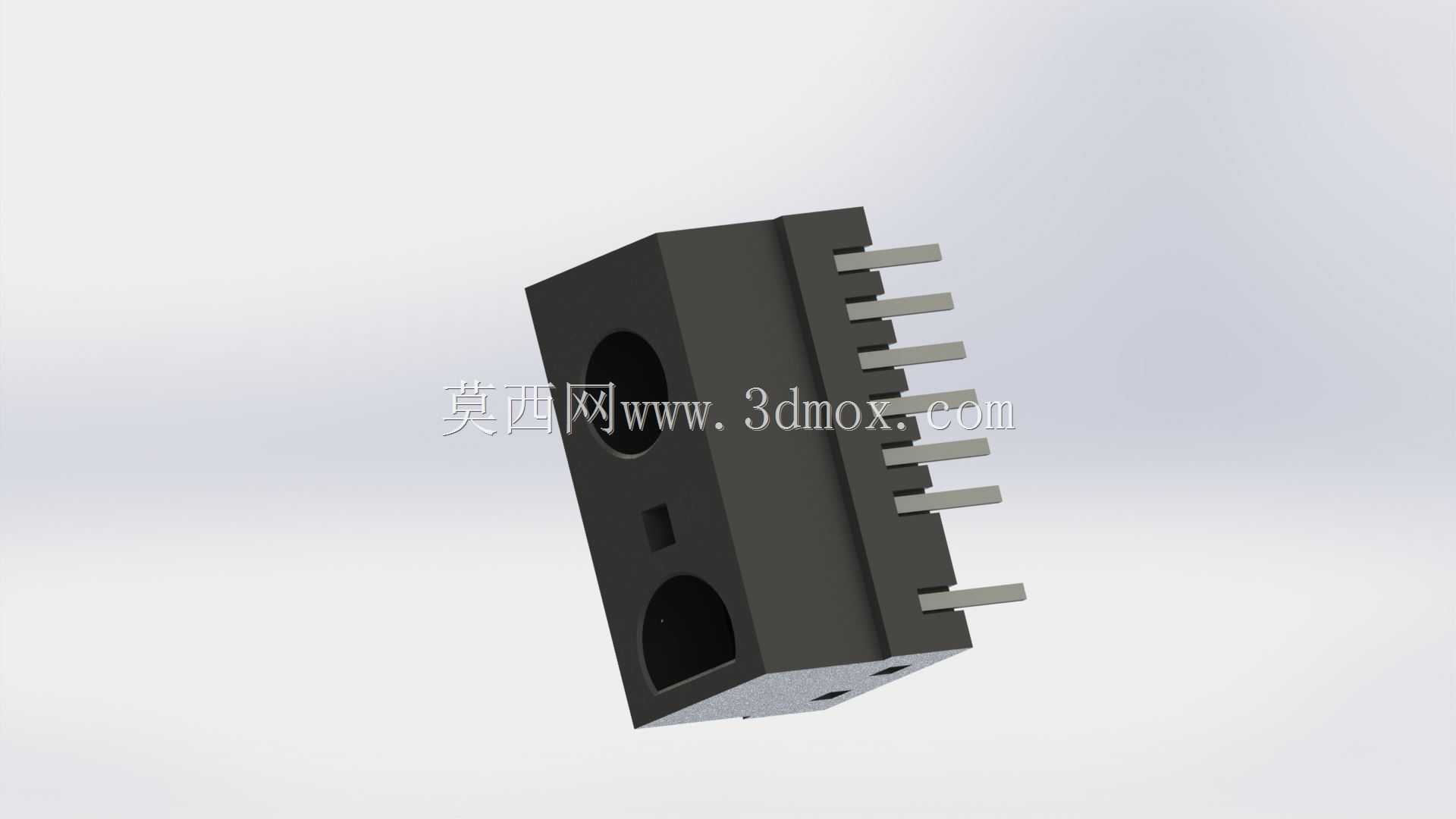

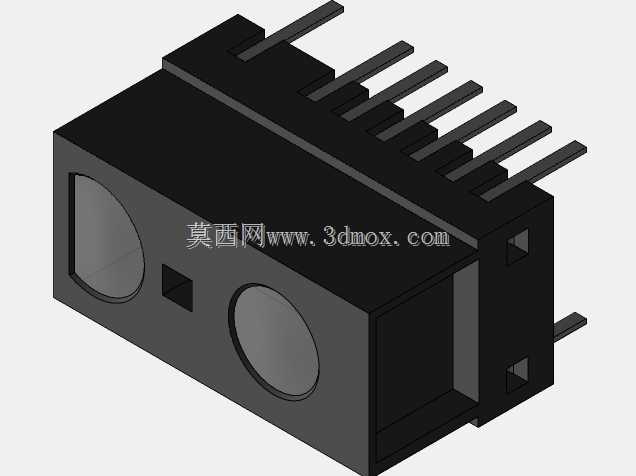

　　从产品功能特性来看，该系列锐红外传感器采用集成化的光路封装设计，发射端与接收端的光学窗口在壳体上做了分区隔离，避免内部光线串扰导致的检测误判；侧面引出的直插式排针引脚，采用标准2.54mm间距设计，既可以直接插装在PCB板上做焊接固定，也能通过配套的接插件做可拆卸连接，适配不同设备的装配需求。壳体上的两个圆形光学窗口分别对应红外发射管与接收管的安装位，中间的小型方形结构是内部信号处理芯片的避让位，整个壳体采用黑色遮光工程塑料材质，从结构层面隔绝外界杂散光对检测精度的干扰，这也是红外类传感器壳体普遍采用深色材质的核心工程原因。

　　在设计思路上，这个三维结构完全还原了实物的装配逻辑：首先是外壳的腔体尺寸严格匹配内部PCB组件的外形，预留了0.1mm的装配公差，保证生产组装时内部元件可以顺利滑入壳体不会出现卡滞；排针引脚的伸出长度做了精准控制，既保证焊接时引脚能穿过PCB焊盘有足够的吃锡量，又不会因为伸出过长导致装配时与其他元器件产生干涉。光学窗口的位置做了内凹设计，避免设备组装或者日常使用过程中刮花光学透镜，影响红外光线的发射与接收效率；壳体背部的定位凸点，对应PCB板上的定位孔，装配时可以快速对齐位置，不需要额外做对位调整，能有效提升生产线的组装效率。

　　关于外形尺寸与安装边界，该传感器整体为长方体结构，主体宽度在10mm左右，高度含排针在内不超过15mm，厚度方向控制在8mm以内，属于小型化的贴片+插装混合式元件，对设备内部的安装空间要求极低。安装时需要注意，传感器正面的光学窗口前方不能有透明或者半透明的遮挡物，检测轴线方向要避开强红外光源的直射，否则会导致检测距离出现偏差；排针焊接时的温度要控制在常规波峰焊的温度区间内，避免高温传导到壳体导致塑料变形，遮挡内部光路。如果是采用接插件连接的装配方式，要保证接插件的锁紧结构到位，避免设备运行过程中的震动导致引脚接触不良，出现信号误触发的情况。

　　从结构设计的细节来看，壳体的分模线设置在侧面非外观面，不会影响正面光学窗口的平面度，两个光学窗口的同轴度公差控制在0.05mm以内，保证发射的红外光束能准确进入接收管的视场范围，不会因为壳体加工的偏差导致检测距离偏移。排针与壳体的结合处做了防松卡槽设计，排针压入壳体后不会因为外力拉扯出现松动脱落的问题，提升了元件在震动工况下的可靠性。整个结构没有多余的冗余设计，所有的外形特征都是为了实现功能、方便装配、提升可靠性而设置，完全符合工业级电子元器件的结构设计逻辑，对于做智能设备结构开发、传感器选型验证的工程师来说，这个三维结构可以直接导入装配体中做干涉检查、安装位模拟，不需要重新测绘建模，能有效缩短产品开发的前期准备周期。
