M8螺纹圆柱形电感式接近感应传感器

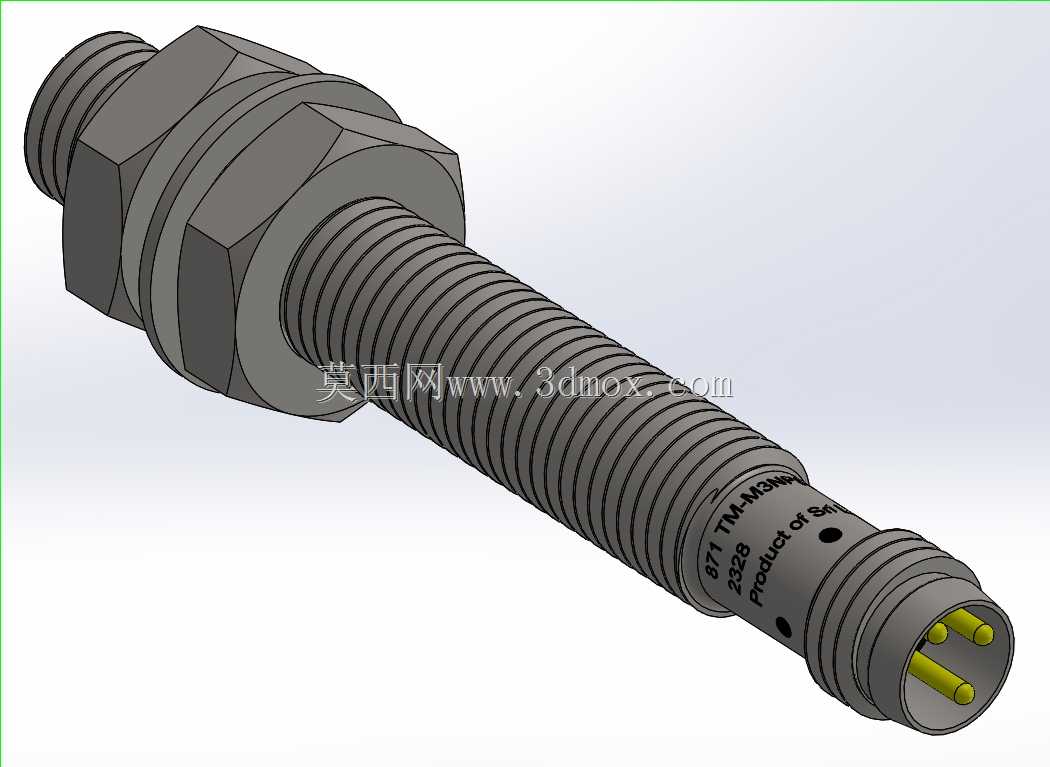

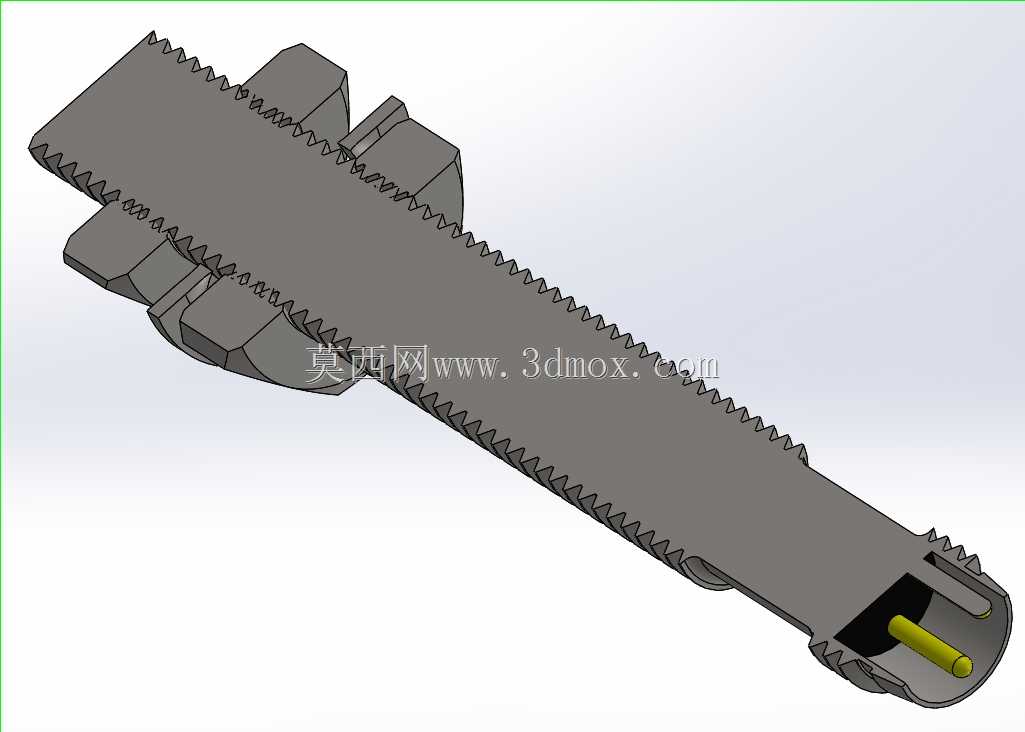

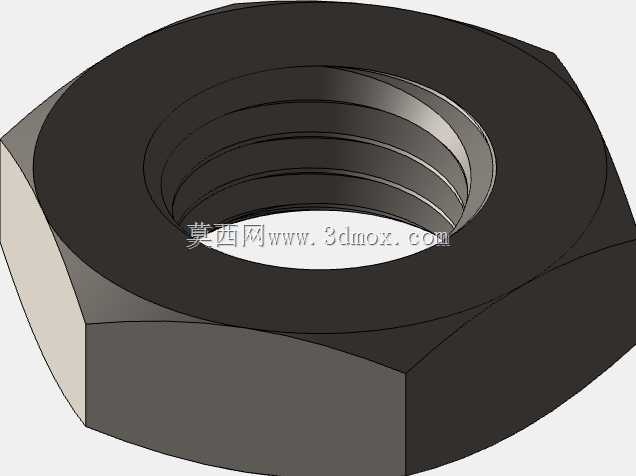

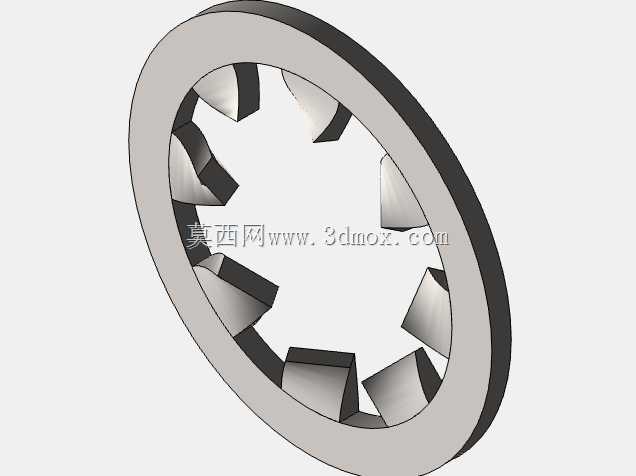

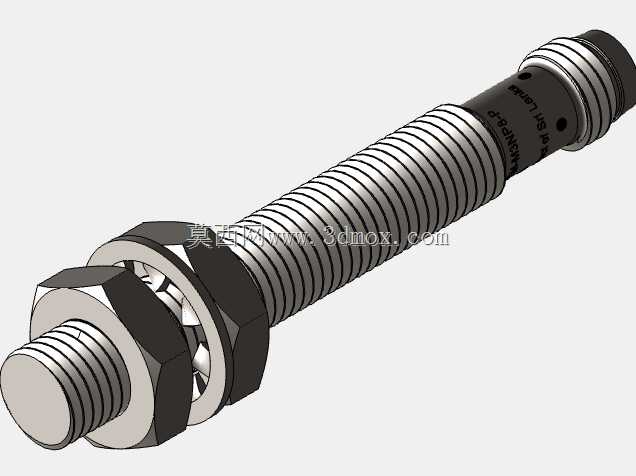

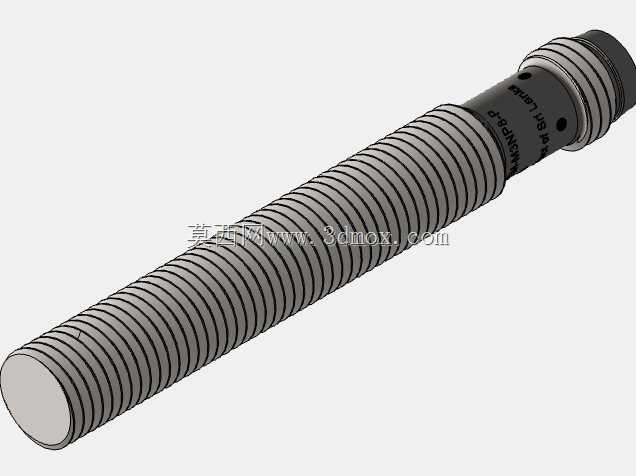

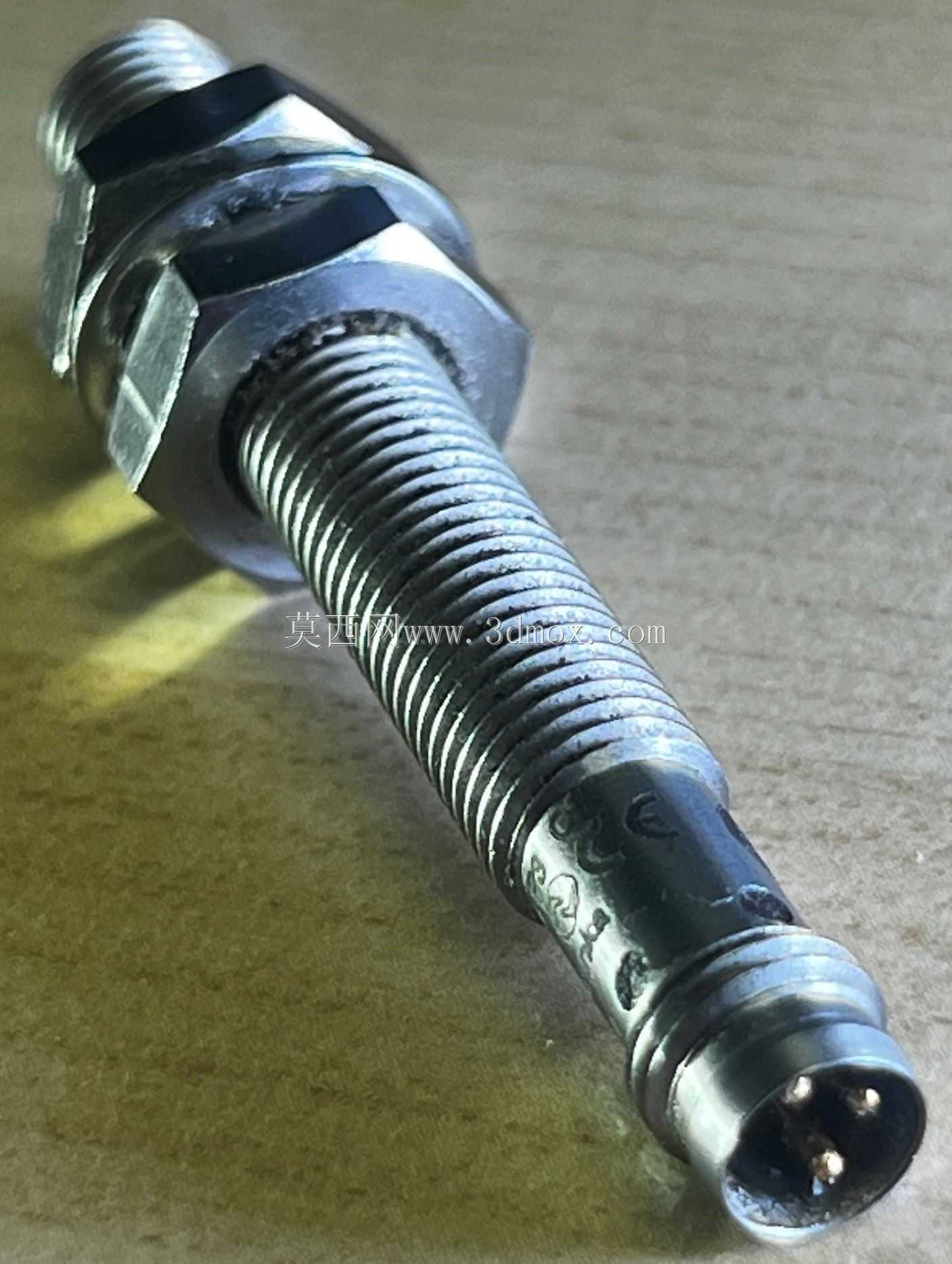

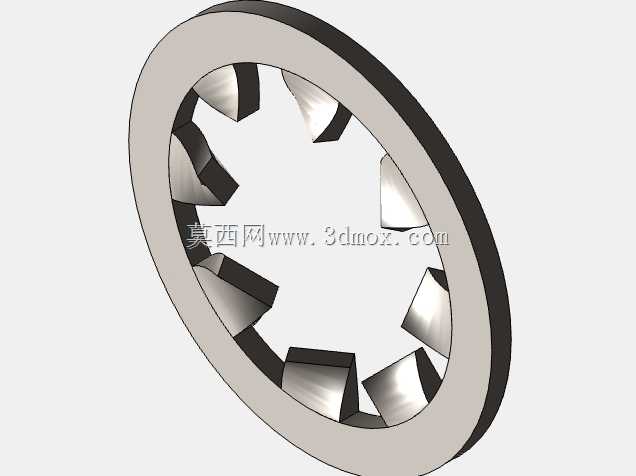

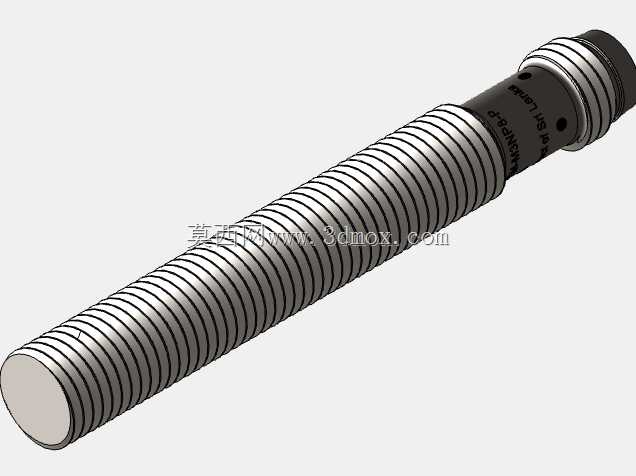

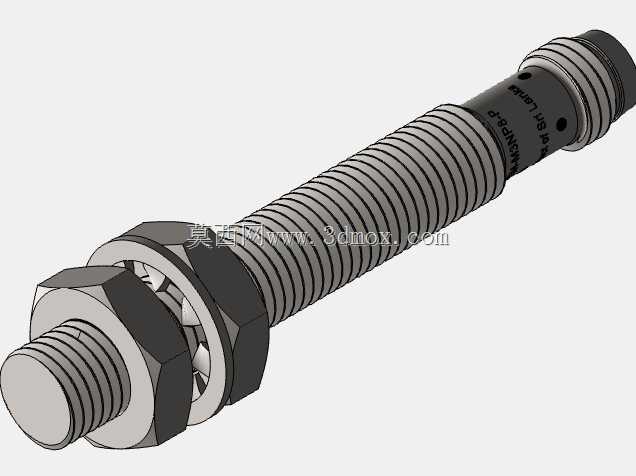

　　这款圆柱形电感式接近传感器，是自动化产线位置检测环节常用的检测元件，日常在3C电子装配线、汽车零部件输送线、包装机械的物料到位检测工位都能见到同规格产品的身影，主要用来无接触检测金属工件的到位、计数、位置确认，相比机械接触式行程开关，没有物理碰撞磨损，长期运行的可靠性更高，响应速度也能满足高速产线的检测需求。从结构设计来看，主体采用不锈钢圆柱形外壳，适配M8-1.0的标准安装螺纹，配套两个M8防松螺母和一个M8内齿锁紧垫圈，安装时可以根据实际检测距离需求，调整传感器伸入安装位的深度，调整到位后通过两个螺母对锁，配合内齿锁紧垫圈的防松效果，即使在有持续振动的设备工位上，也不会出现传感器位置偏移导致的检测失效问题。

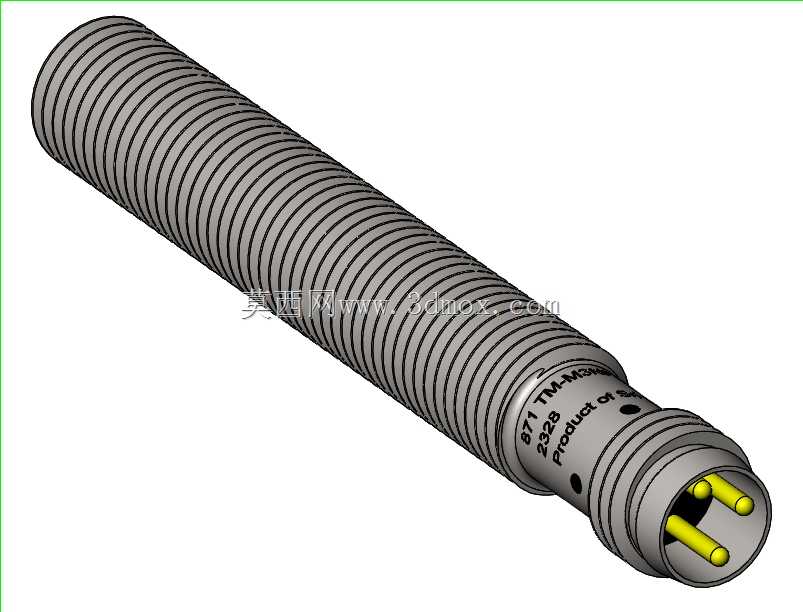

　　电气参数上适配10至30V直流供电范围，700Hz的工作频率可以覆盖绝大多数中低速自动化设备的检测响应需求，3线PNP的输出形式是目前工业PLC数字量输入模块最常用的接线类型之一，接线端采用快速断开的接插结构，现场更换传感器时不需要重新剥线接线，拔下旧件插上新件即可完成更换，能大幅缩短设备故障停机的维护时间。建模过程中需要重点关注几个安装边界尺寸：首先是螺纹段的有效长度，要保证配套螺母锁紧后，传感器尾部的接插端不会和安装支架背面的其他结构产生干涉；其次是检测端的感应面直径和感应距离，建模时要预留出标准检测距离对应的空间，避免安装后感应面和被测金属工件距离过近产生碰撞，或是距离过远无法触发检测信号；尾部的接插件部分要和市面上通用的M8 3针连接器尺寸匹配，保证公母端对接时的插拔顺畅，针脚的位置度公差要控制在合理范围内，避免出现插针对不齐无法对接的问题。

　　外壳的六角结构是专门为安装扳手预留的受力位，建模时要保证六角对边尺寸符合标准扳手的尺寸规范，现场安装时可以用普通开口扳手直接拧紧，不需要定制专用工装。传感器表面的标识刻印区域做了轻微的凹陷处理，避免安装过程中扳手刮擦掉产品参数标识，同时也不会额外增加外壳的外径尺寸，不会影响螺纹段的正常穿装。这类传感器在实际选型应用中，还要注意周围金属的干扰问题，安装时传感器周围要预留足够的无金属空间，避免旁边的金属安装支架被传感器误识别为检测物，建模时可以同步把安装所需的最小安全空间标注出来，方便结构设计人员在做整机布局时提前预留位置，避免后期装配时出现检测干扰的问题。不锈钢外壳的厚度设计也兼顾了防护需求，能满足工业现场常见的切削液飞溅、粉尘环境下的IP67防护等级要求，不需要额外加装防护套就能直接在多数工业工位使用。
