ESP8266 ESP07型WiFi通讯模块结构设计

　　这款ESP07型WiFi模块的三维结构设计，核心围绕嵌入式无线通讯场景的实际装配需求展开，在做结构建模前，首先要明确这类模块的核心应用边界——它常被嵌入到智能家居控制节点、工业小型传感采集终端、物联网数据传输设备、小型智能硬件的主板上，承担设备与局域网或云端的无线数据透传功能，所以结构设计的所有细节，都要服务于板上集成、射频性能稳定、批量焊接便捷这几个核心工程目标。

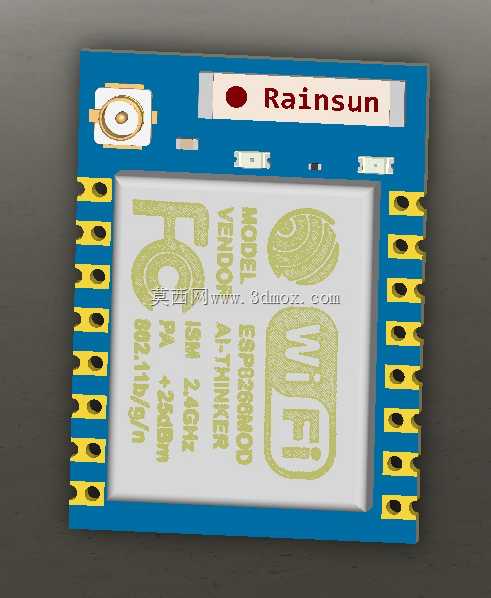

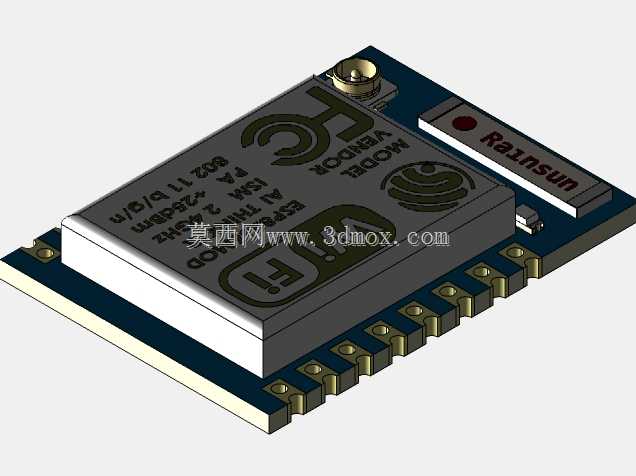

　　从外形尺寸与安装边界来看，模块采用标准的邮票孔半孔封装设计，整体PCB为矩形板状结构，长宽尺寸控制在适配多数小型嵌入式设备的预留空间范围内，板厚采用常规FR-4板材的标准厚度，两侧对称排布的半孔焊盘间距严格遵循通用SMT焊接的工艺要求，焊盘的尺寸、相邻焊盘的间距都做了工艺校验，避免回流焊过程中出现连锡、虚焊的问题，同时焊盘的位置预留了足够的钢网开窗空间，适配批量生产的SMT贴片流程。模块顶部预留的IPEX天线座位置，在结构建模时特意做了周边净空处理，天线座周围3mm范围内没有布置过高的元器件，避免金属器件遮挡射频信号路径，保证外接天线的信号传输效率，板载的印刷天线部分也做了对应的结构避让，天线区域的PCB下方没有走高速信号线，减少信号干扰。

　　从产品功能特性对应的结构设计来看，模块板上的屏蔽罩区域做了精准的结构限位，屏蔽罩的焊接边框与PCB上的焊盘位置完全对齐，建模时还原了屏蔽罩的卡扣结构，方便生产时屏蔽罩的快速压合焊接，屏蔽罩内部的元器件高度都控制在屏蔽罩内腔高度以下，避免元器件顶到屏蔽盖造成短路。板上的主芯片、射频匹配电路、电源滤波电容的位置排布，在结构上做了分区处理，电源部分的大尺寸电容靠近模块的电源输入引脚布置，减少电源走线的长度，降低电源纹波对射频电路的干扰，射频匹配电路的元器件紧凑布置在天线通路附近，缩短射频走线的长度，减少信号传输过程中的损耗。模块两侧的邮票孔引脚定义对应的焊盘，在结构上做了丝印层的标识建模，还原了板上的引脚序号丝印位置，方便硬件工程师在做主板设计时对应引脚定义做布线，避免引脚接反造成模块损坏。

　　在设计思路上，这款模块的结构没有做多余的异形结构，整体采用规整的矩形外形，方便在主板Layout时做模块化布局，工程师在设计搭载这款模块的主板时，只需要在主板上预留对应尺寸的矩形封装区域，按照引脚定义引出对应的电源、串口、控制信号线即可，不需要为模块设计额外的固定结构，依靠邮票孔焊盘的焊接强度就可以满足常规消费电子、工业传感设备的抗振动要求。模块顶部的Rainsun天线标识区域，建模时还原了标识的位置与尺寸，对应板载陶瓷天线的实际安装位置，这个位置的结构做了厚度控制，保证陶瓷天线的焊接平整度，避免天线焊接倾斜造成射频性能偏移。模块上的测试点位置也做了结构还原，这些测试点分布在板边的空余位置，方便生产过程中做模块的功能校准与性能测试，测试点的尺寸足够探针接触，同时不会和周边的焊盘造成短路风险。

　　从实际装配的角度考虑，建模时特意校验了模块的整体高度，板上最高的元器件为IPEX天线座，整体高度控制在常规嵌入式设备的内部空间允许范围内，不会出现模块装配后顶到设备外壳的问题，对于需要紧凑内部空间的智能硬件来说，这个高度尺寸可以适配绝大多数薄型外壳的设计要求。模块的PCB边角做了小尺寸的倒角处理，避免生产搬运过程中板边的毛刺划伤操作人员，同时也减少模块在主板上装配时和周边元器件的干涉风险。在做结构干涉检查时，模拟了模块焊接到主板上的完整状态，确认模块底部和主板表面之间的缝隙符合SMT焊接的锡膏厚度要求，模块上所有元器件的底部都和PCB表面贴合，没有悬空的结构，避免过回流焊时出现元器件掉件的问题。
