贴片式CR2032纽扣电池座结构设计

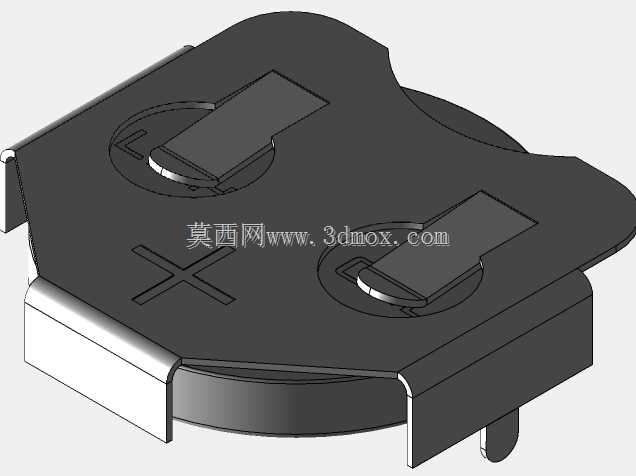

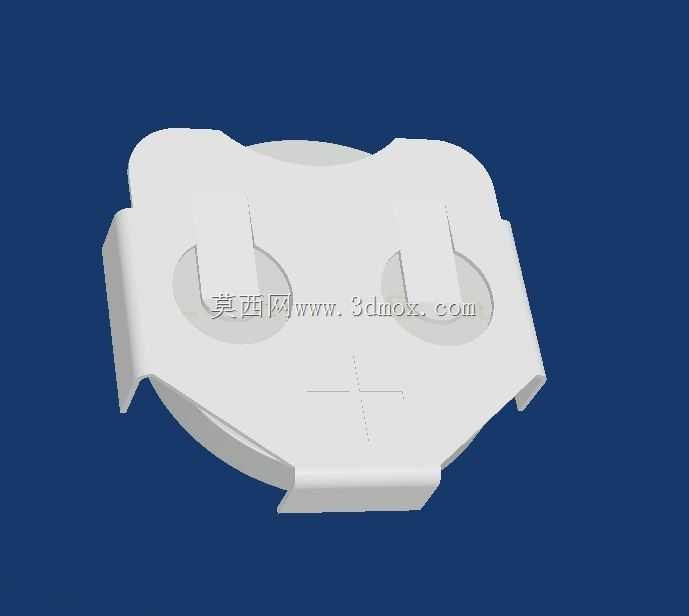

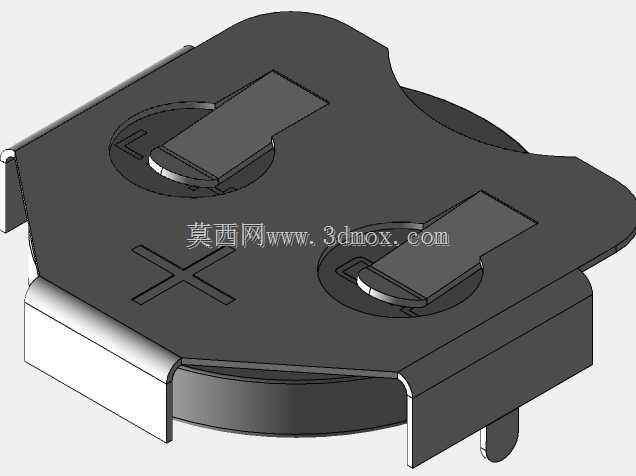

　　在消费电子、小型工控传感模块、便携检测设备的PCB板级设计中，纽扣电池的可靠固定一直是结构工程师需要重点考量的细节，尤其是CR2032这类通用规格的锂锰纽扣电池，其配套的贴片式电池座直接决定了设备断电保持回路的稳定性。这款CR2032电池座采用弹片式卡扣结构设计，整体为冲压成型的金属壳体搭配绝缘基座，能够在完成SMT贴片焊接后，直接将CR2032纽扣电池卡入固定位，无需额外的绑带、胶接或者螺丝锁附结构，大幅提升板级装配的效率。

　　从实际应用场景来看，这类电池座广泛用于电脑主板CMOS供电、智能水表燃气表的断电数据保持、蓝牙信标设备的主供电、小型物联网传感节点的备用电源回路，在设备主电源断开时，依靠纽扣电池维持实时时钟、核心存储芯片的低功耗供电，避免设备掉电后出现参数丢失、时钟复位的问题。很多工程师在选型时容易忽略电池座的接触电阻与抗振动性能，这款结构在设计时特意将两个接触弹片的位置设置在电池底部的正负极端面对应区域，弹片采用弧形凸起的接触结构，当电池压入安装位时，弹片产生预压形变，保证接触压力稳定在合理区间，即使在设备遇到运输振动、长期使用后的金属应力松弛情况下，也能维持稳定的低阻接触，避免出现接触不良导致的供电中断。

　　从设计思路上看，这款电池座的外形完全匹配CR2032电池的尺寸边界，整体外轮廓略大于电池直径，预留的卡扣翻边高度刚好覆盖电池侧边的1/5高度，既能够限制电池在垂直PCB方向的窜动，又不会因为翻边过高导致电池拆卸困难。安装边界方面，电池座的焊盘位置严格按照常规SMT元件的间距设计，两个焊接引脚分别对应正负极回路，同时在基座两侧设置了辅助固定焊盘，提升元件焊接后的抗剥离强度，避免在多次更换电池的过程中出现焊盘脱落的问题。电池座的顶部预留了两个手指位的缺口，更换电池时只需要用绝缘撬棒从缺口处轻轻撬动电池边缘，即可将电池取出，不需要借助专用工具，方便后期现场维护操作。

　　在结构细节处理上，电池座的金属弹片边缘做了圆角钝化处理，避免在装配或者更换电池时划伤电池外壳的绝缘镀层，防止出现电池短路的风险。基座的绝缘材质采用耐高温的工程塑料，能够承受SMT回流焊过程中的高温冲击，不会出现高温变形、材质融化的问题，保证焊接后的尺寸精度。弹片材质选用弹性优异的磷青铜材料，表面做镀镍处理，提升抗氧化能力，长期在温湿度变化的工况下使用也不会出现接触表面氧化导致的接触电阻升高问题。

　　很多初次做板级结构设计的工程师，容易在电池座选型时只关注尺寸匹配，忽略弹片的预压行程设计，这款结构的弹片行程经过反复校核，当电池完全卡入位时，弹片的压缩量处于材料弹性形变的安全区间，既不会因为压缩量过小导致接触压力不足，也不会因为压缩量过大导致弹片出现塑性形变，失去弹性。同时电池座的整体高度控制在合理范围，安装到PCB板后不会占用过多的垂直空间，适合对设备厚度有严格要求的便携电子产品设计。在PCB布局时，这款电池座的周边只需要预留1mm的安全间隙即可，不会和周边的贴片电容、电阻或者接插件产生干涉，能够有效提升PCB板的空间利用率。

　　从实际装配的角度来看，这款电池座的包装方式适配标准SMT编带包装，可以直接接入高速贴片机的供料轨道，不需要人工手动插件，能够适配大批量生产线的装配节奏，降低生产过程中的人工成本。在电池装入后，电池的上表面和电池座的卡扣翻边之间预留了微小的间隙，避免因为电池厚度的公差导致卡扣被撑变形，同时也能容纳电池在长期使用过程中可能出现的轻微厚度膨胀，保证结构的长期可靠性。接触弹片的接触点位置做了局部的凸起强化，即使电池安装时存在轻微的位置偏差，也能保证接触点准确压在电池的端面金属区域，不会出现接触错位的问题。
