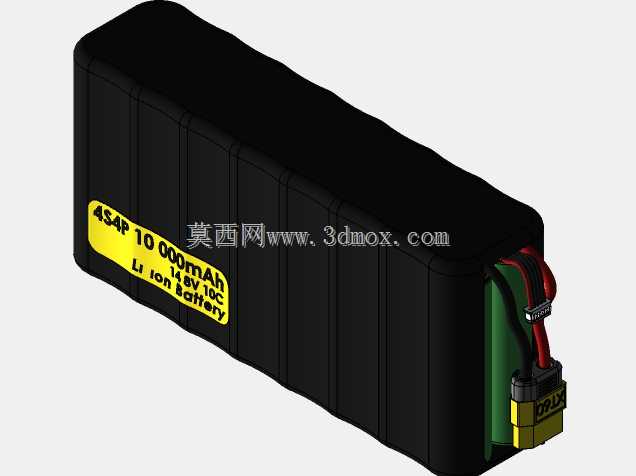

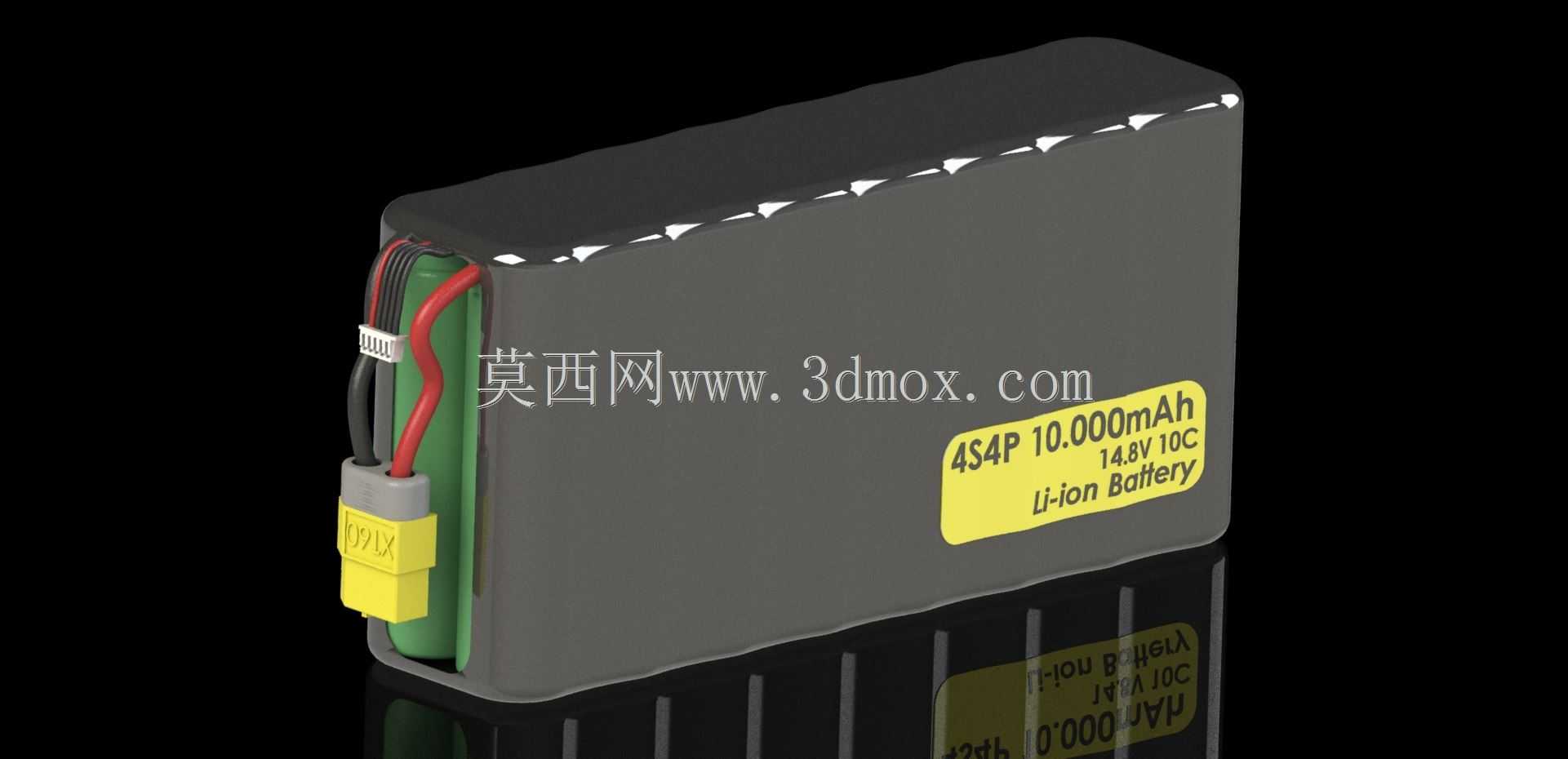

4S4P规格18650锂离子14.8V电池组

　　这款18650锂离子电池组采用4串4并的电芯排布架构，标称电压14.8V，容量10000mAh，放电倍率10C，可适配多数中小型移动作业设备、便携检测仪器、小型无人载具、户外作业便携电源的供电需求，在工业便携检测设备、户外测绘装备、小型电动作业工具、DIY移动供电项目中都有广泛的适配空间。从结构设计来看，电芯组外侧采用热缩膜全包覆封装，边缘做了压合封边处理，既可以隔绝外界粉尘、少量溅水对电芯的侵蚀，也能约束电芯排布位置，避免使用过程中电芯移位导致的连接片脱焊问题。

　　输出端采用XT60插头作为主功率输出接口，该接口接触电阻低、插拔寿命长，可承载大电流放电工况下的电流传输，避免接插件过热失效；同时预留了平衡连接接口，可配套常规锂电池平衡充电器使用，在充电过程中对每一串电芯的电压进行均衡调节，避免单串电芯过充或过放，延长整组电池的循环使用寿命。建模过程中，首先完成单颗18650电芯的基础模型搭建，按照4串4并的排布规则完成电芯阵列排布，预留镍片连接的空间位置，镍片宽度根据10C放电的电流载流量选型，确保大电流放电时镍片发热在安全阈值内。之后完成外部热缩膜包覆结构的建模，热缩膜厚度按照常规工业封装的0.15mm厚度设置，边缘封边位置做了锯齿状压合结构还原，和实际量产封装工艺保持一致。

　　输出端的XT60插头按照公头实际尺寸建模，插针位置、外壳卡扣结构都做了还原，平衡连接器的引脚间距、外壳尺寸也匹配常规平衡充接口的通用规格，方便设计人员在做设备整体装配时直接调用该模型完成供电仓的结构匹配。从安装边界来看，电池组整体为规整长方体结构，除输出端引出的插头和线材外，其余外轮廓无突出结构，设备供电仓设计时可按照长方体轮廓预留安装空间，输出线材长度可根据实际设备内部走线需求调整，XT60插头的插拔方向可根据仓体开口方向调整走线弯折角度，平衡接口通常布置在靠近充电口的一侧，方便充电时插拔平衡线。

　　实际使用中，该电池组的10C放电倍率可支持短时间大电流输出，适配带瞬时大功率负载的设备，比如小型电动工具的启动工况、便携设备的峰值功率输出需求；10000mAh的容量可支持中小功率设备连续工作数小时，满足户外无外接电源场景下的作业需求。结构设计上，电芯之间预留了微小的散热间隙，避免连续大电流放电时电芯热量堆积，热缩膜封装相比硬壳封装重量更轻，可降低便携设备的整体负重，同时具备一定的缓冲能力，轻微磕碰时可吸收部分冲击力，保护内部电芯不受损伤。建模时对电池组表面的参数标签也做了还原，标签上标注了电池组的串并规格、容量、电压、放电倍率、电池类型信息，和实际产品的标识位置一致，方便装配时识别电池参数，避免错用不同规格的电池组。输出线材采用红黑区分正负极，红色为正极、黑色为负极，线径按照10C放电的电流需求选型，避免线材过流发热，线材靠近电芯根部的位置做了固定处理，避免反复拉扯导致线材和电芯连接位置脱焊。
