NodeMcu V3 ESP8266 ESP-12E Lolin开发板结构设计

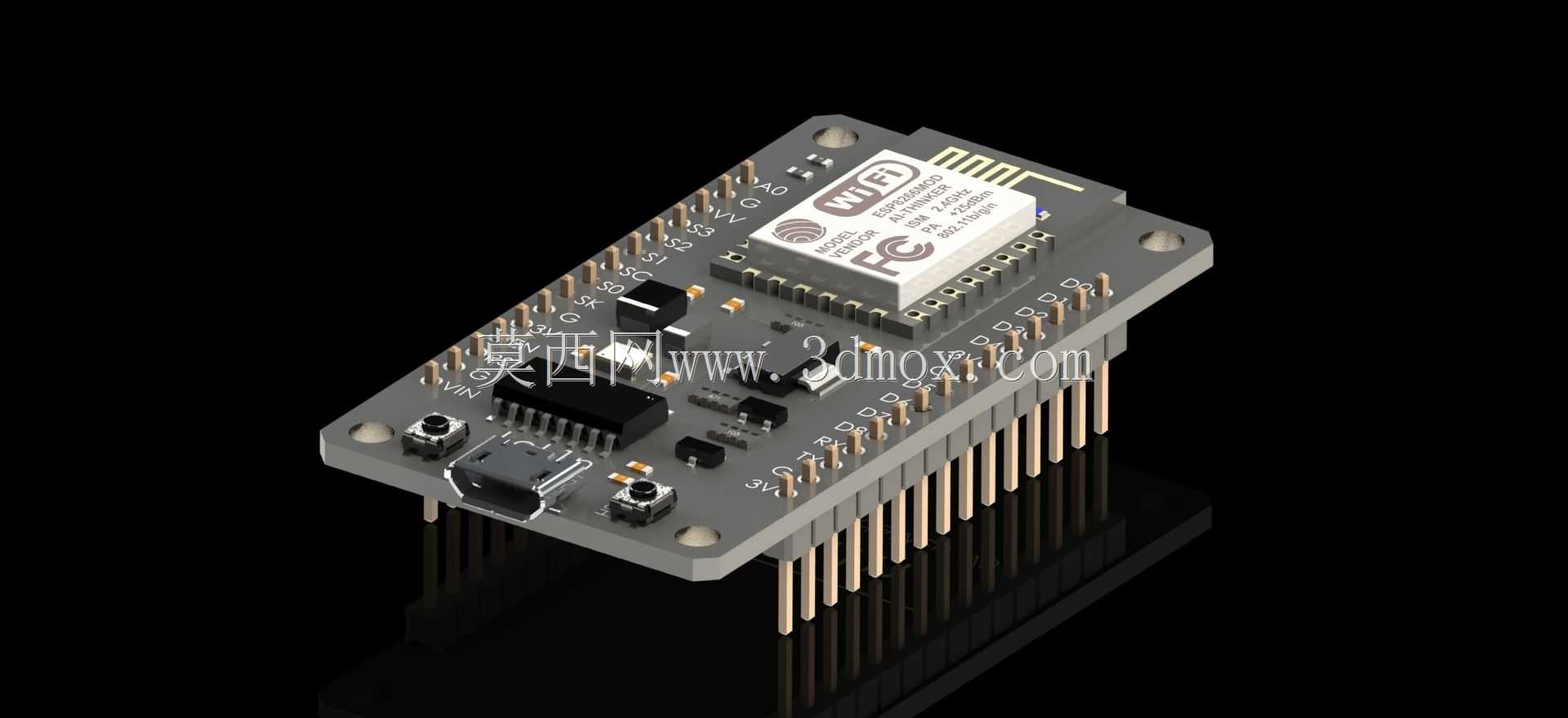

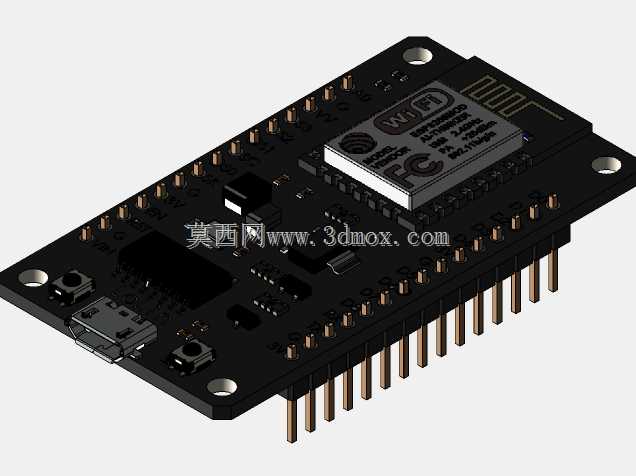

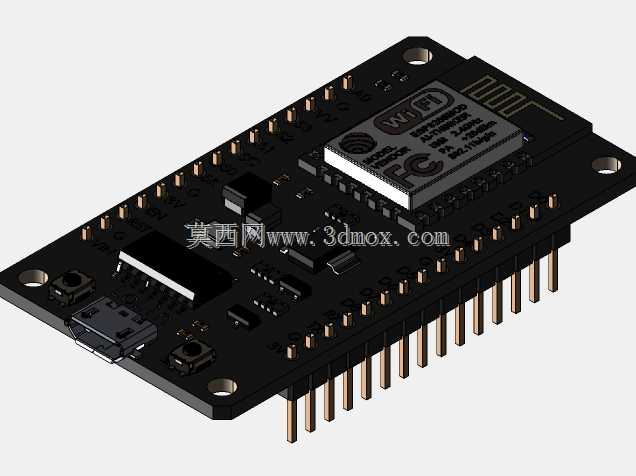

　　这款嵌入式开发板的结构设计充分考量了嵌入式开发场景下的快速原型搭建需求，在有限的板身空间内完成了核心主控、供电接口、排针引脚的合理布局，适配多数桌面级原型验证、小型物联网终端开发的安装使用场景。从实际工程应用角度看，这类开发板常被用于智能家居终端节点、小型数据采集装置、教学实验平台的搭建，结构设计的合理性直接影响二次开发时的外设接线效率、外壳适配难度以及长期运行的结构稳定性。板身排针引脚采用0.1英寸也就是2.54毫米的标准间距设计，这一参数完全匹配通用面包板、洞洞板的孔位规格，开发者无需额外制作转接结构即可直接插接使用，大幅降低原型搭建阶段的结构适配工作量。排针对应的引脚印字标注在板身丝印层，接线时无需反复查阅引脚定义手册，

　　能有效减少接线错误概率，这一细节设计在多外设并行接线的开发场景下实用性极强。板身整体的安装脚位宽度为1.1英寸即27.94毫米，这一尺寸边界适配市面上多数通用开发板固定外壳、导轨安装卡座的安装孔位，开发者在做产品化外壳设计时，可直接沿用该安装尺寸做结构匹配，无需重新调整固定点位。板载的USB供电接口布置在板身侧边，插接数据线时不会与上方排针的接线产生空间干涉，同时接口周边做了局部结构加强，避免频繁插拔数据线时导致焊盘脱落。核心WiFi模块布置在板身上方无遮挡区域，减少板身其他金属元件对无线信号的屏蔽影响，保障无线通信的信号稳定性。板身四角做了圆弧过渡处理，既避免尖锐边角在操作时划伤操作人员，也能减少安装时与外壳内壁的卡滞问题。

　　排针采用直插式设计，焊接后引脚伸出长度统一，插接面包板时各引脚接触压力均匀，不会出现个别引脚接触不良的问题。整体板型采用矩形规整布局，在做堆叠式扩展设计时，可直接匹配同尺寸的扩展板结构，实现功能模块的快速堆叠扩展，无需额外设计转接结构。从结构建模的角度看，该模型完整还原了板身所有元件的高度差、接口位置、安装边界，可直接用于外壳设计、安装工位模拟、装配干涉检查等工作，能有效减少结构设计阶段的尺寸测绘工作量，提升嵌入式硬件配套结构的设计效率。
