阿基米德螺旋原理糖果混合装置

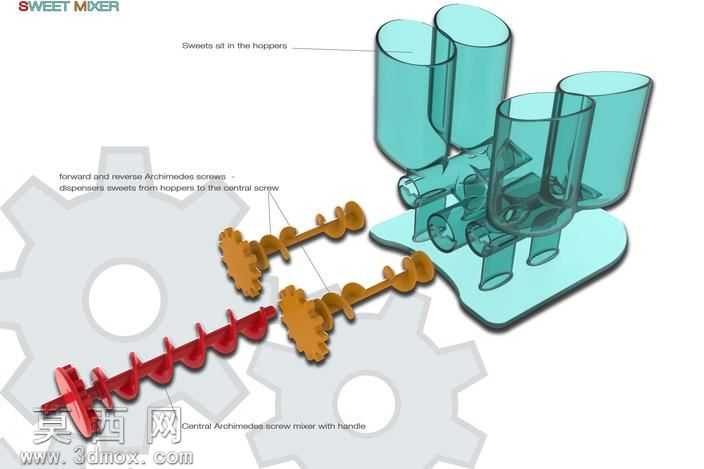

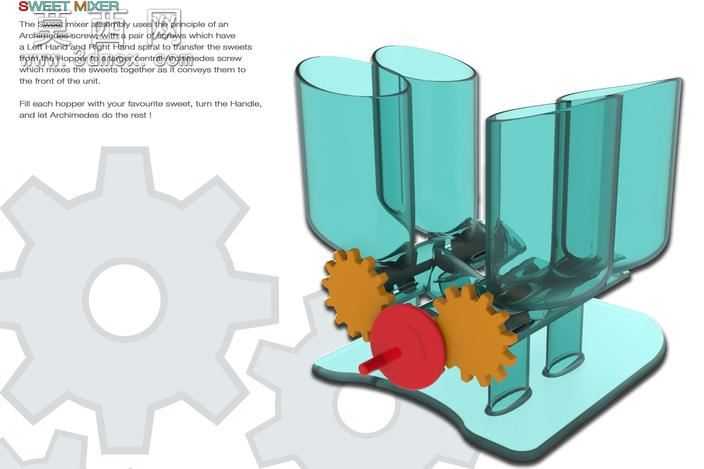

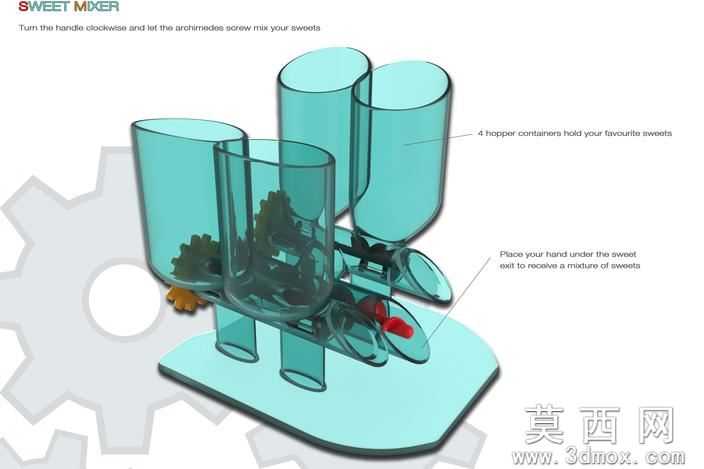

本作品为基于阿基米德螺旋原理设计的趣味糖果混合装置，整体采用三维参数化建模完成，从功能逻辑出发完成全结构的数字化搭建。建模阶段首先梳理装置的核心传动逻辑：手动驱动的红色旋钮作为动力输入端，与两个橙色圆柱直齿轮构成啮合传动副，建模时严格按照齿轮啮合的中心距、齿形参数完成齿廓绘制，保证齿轮传动的运动仿真无干涉，两个齿轮分别对应左右两组螺旋输送结构，分别适配左手螺旋与右手螺旋的旋向参数，实现两个独立料斗内糖果的同步输送。上部的四个透明储料料斗采用半透明薄壁结构建模，料斗的锥度过渡段做了顺滑曲面处理，保证糖果依靠重力能够顺畅滑落至螺旋输送腔，料斗壁厚均匀设置为2mm，既还原透明容器的轻薄质感，也保证3D打印制作时的结构强度。料斗下方的螺旋输送腔与螺旋叶片做了间隙配合设计，单边预留0.3mm的间隙，避免螺旋转动时与腔壁发生剐蹭，螺旋叶片的导程根据糖果颗粒的平均尺寸设置为15mm，保证单圈转动能够输送足量糖果。中部的汇流腔采用曲面放样建模，将左右两个螺旋输送端的出料口引导至前方的统一出料口，汇流腔内壁做了圆角过渡处理，避免糖果卡滞。底部的安装底座采用一体化平板建模，边缘做了圆角钝化处理，底座上预留了齿轮轴、螺旋轴的安装定位孔，所有轴孔的同轴度公差在建模时做了约束，保证装配后转动顺畅。材质渲染阶段，料斗与螺旋腔体赋予半透明青蓝色亚克力材质，调整折射度与透光率，还原透明塑料的通透质感，能够直观看到内部螺旋结构与糖果的输送路径；齿轮部分赋予橙色哑光工程塑料材质，模拟尼龙齿轮的耐磨质感；驱动旋钮赋予大红色亮面塑料材质，突出操作部件的视觉辨识度；底座赋予浅青色磨砂塑料材质，与上部透明结构形成视觉层次。设计思路上跳出工业混合设备的厚重感，主打趣味家用的糖果分装混合功能，用户可在不同料斗中放入不同种类的糖果，转动手柄即可通过阿基米德螺旋将不同糖果输送至汇流腔混合后送出，结构直观兼具科普展示价值，所有零件均做了可装配性校验，无倒扣、无难以加工的复杂曲面，支持3D打印制作实物。
