工业缝制设备用无刷直流伺服电机结构

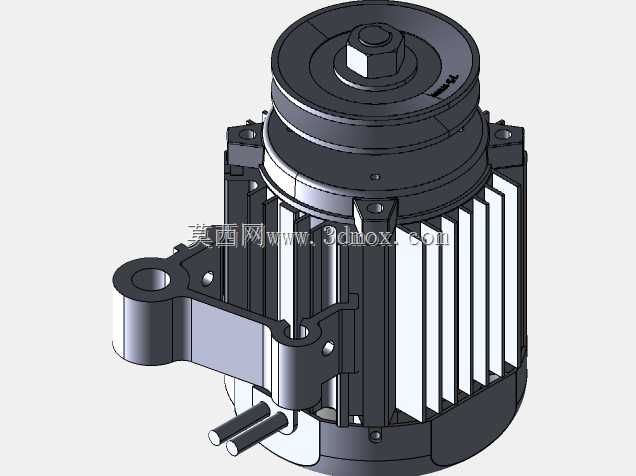

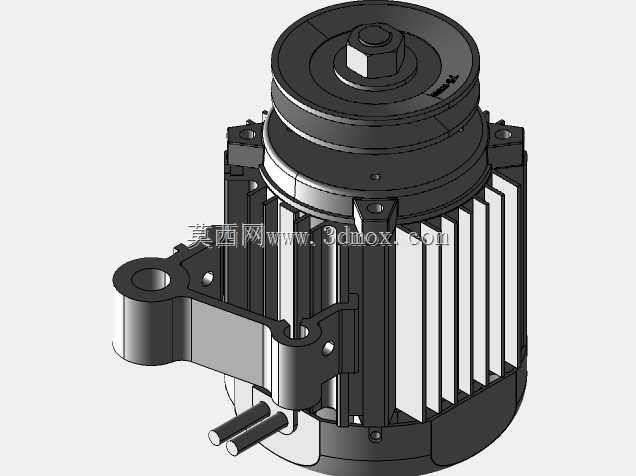

　　这款伺服电机主要适配工业缝制设备的驱动场景，在工业缝纫机的动力系统中承担核心动力输出职能，区别于普通异步驱动电机，这类伺服结构需要在缝制作业的频繁启停、变速工况下保持稳定的扭矩输出，应对厚料缝制、高速平缝等不同作业负载的动态响应需求。从结构设计来看，电机本体采用带散热筋的壳体布局，周向均匀分布的散热筋直接与壳体一体成型，不需要额外加装散热风扇即可在连续作业工况下维持绕组工作温度在合理区间，适配工业车间长时间连续开机的使用需求，避免因过热导致的磁钢退磁、绕组绝缘老化问题。

　　输出端采用带锁紧螺母的轴伸结构，轴端的六角锁紧位可以直接适配缝制设备的皮带轮或者联轴器安装，不需要额外加工轴端定位结构，安装时可以通过螺母直接锁紧传动件，避免高速运转时传动件出现轴向窜动，影响缝制针距的稳定性。侧置的安装支架采用一体弯折成型的结构，支架上预留的两个安装孔位可以直接与缝制设备的电机安装位对接，安装面的平面度控制在合理公差范围内，装配后可以保证电机轴与设备输入轴的平行度，减少皮带传动的偏磨问题，支架与电机壳体的连接位置采用加强筋过渡，能够承受皮带张紧时产生的径向载荷，避免长期受力后支架出现变形偏移。

　　电机尾部的接线端采用双插针式出线结构，接线位置做了绝缘防护处理，适配工业设备的直流供电接线需求，接线端的位置避开了安装支架的操作空间，现场接线时不需要额外调整电机位置即可完成接线作业。设计过程中对核心安装尺寸做了精准还原，包括电机壳体的外径尺寸、输出轴的轴径与伸出长度、安装支架的孔位间距与安装面高度，这些尺寸直接决定了电机能否直接替换现有设备上的同规格驱动部件，不需要对设备安装位做二次加工。

　　从功能特性来看，这类无刷直流伺服电机相比传统的有刷缝制电机，运转时的碳刷磨损问题被完全消除，长期使用不需要定期更换碳刷，维护成本更低，同时运转时的电磁噪音更低，能够改善车间作业环境，低速运转时的扭矩输出更平稳，在缝制厚料时不会出现卡滞、转速下跌的问题，高速运转时的转速波动控制在极小范围内，保证线迹的均匀一致性。建模过程中还原了电机的核心结构细节，包括壳体的散热筋倒角、安装支架的折弯圆角、轴端锁紧螺母的配合结构、接线端的绝缘护套结构，这些细节虽然不影响整体的装配干涉检查，但在做设备整体布线、外围护罩设计时，能够准确判断各个部件的空间占位，避免护罩与电机散热筋、接线端出现干涉。在设备选型阶段，这类模型可以直接导入缝制设备的整体装配中，校核电机安装位的空间余量，确认皮带张紧机构的调整行程是否匹配电机的安装位置，同时可以模拟电机运转时的散热空间是否充足，避免外围结构遮挡散热筋导致散热效率下降。对于做缝制设备改造的工程师来说，精准的安装边界尺寸可以直接用于安装板的开孔设计，不需要反复测量实物尺寸，减少样机试制阶段的尺寸匹配问题，缩短设备改型的设计周期。
