GM25-370齿轮箱直流减速电机结构

　　做小型自动化设备选型的时候，很多工程师都会碰到低转速大扭矩的动力需求场景，比如小型传送带驱动、智能小车行走机构、电动阀门执行端、桌面级小型工装的进给单元，这类场景不需要太大的输出功率，但对输出扭矩、安装空间、运转平稳性有比较明确的要求，GM25-370这类带行星减速结构的直流电机，就是针对这类小空间动力需求设计的元件。

　　从结构设计逻辑来看，这款电机把370规格的通用直流有刷电机作为动力源，前端集成了同轴式行星齿轮减速箱，动力从电机转子轴输出后，先进入第一级行星轮组做一级减速，再通过后续级次的齿轮啮合把转速降到目标区间，同时按照减速比的比例放大输出扭矩，相比不带减速箱的同规格裸电机，它能在12V供电下实现每分钟百余转的输出转速，输出扭矩可以满足小型负载的驱动需求，不会出现裸电机转速过高、扭矩不足带不动负载的问题。

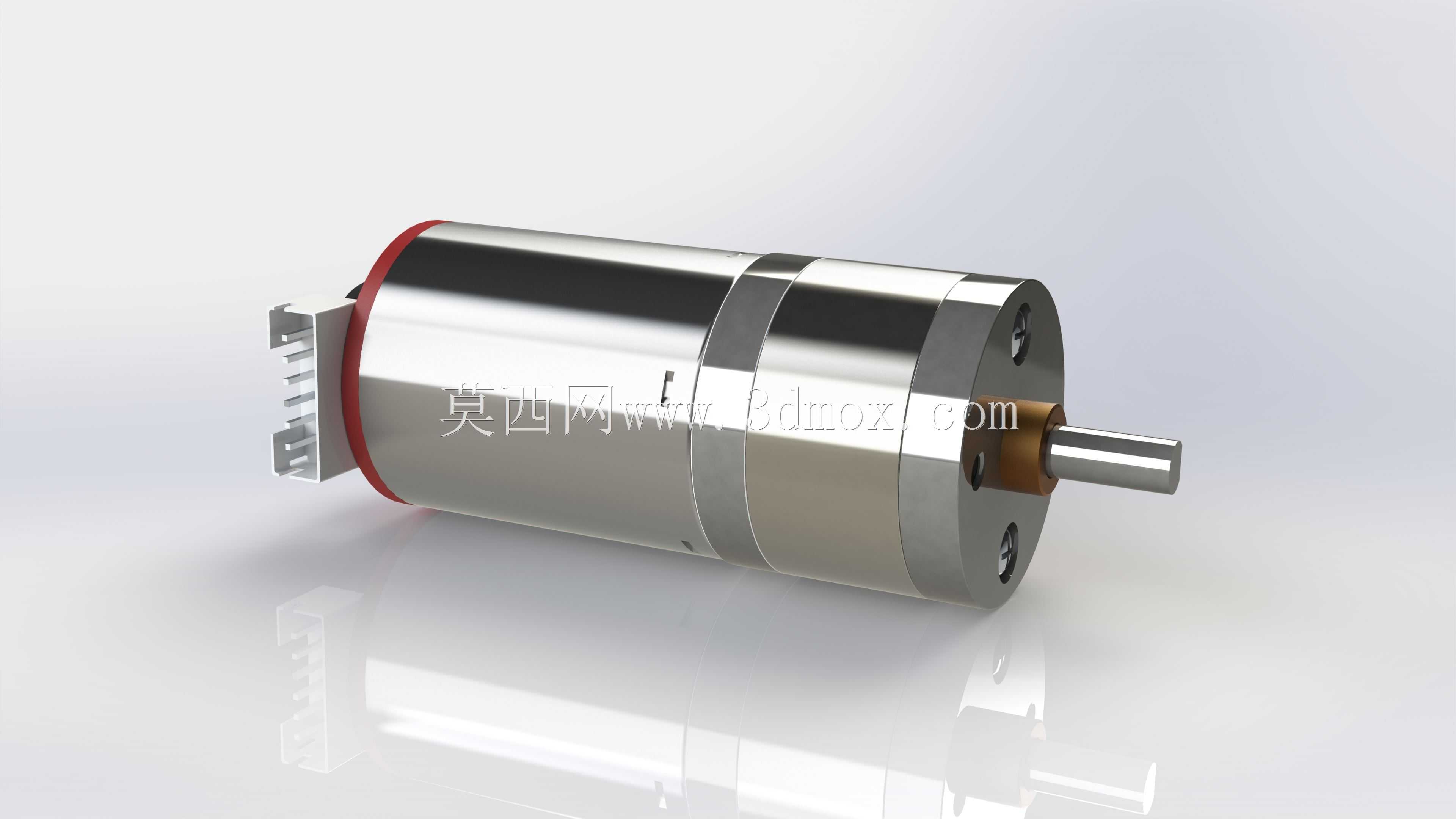

　　外形尺寸上，这款减速电机的主体是圆柱形结构，减速箱端的外径为25mm，和后端的370电机壳体衔接处做了同轴定位台阶，安装的时候可以利用这个台阶做径向定位，保证电机输出轴和被驱动部件的同轴度，避免因为偏心出现运转抖动、齿轮磨损加快的问题。输出轴采用单出轴设计，轴径和轴伸长度匹配小型传动件的安装尺寸，可以直接套装同步轮、齿轮、联轴器等传动零件，轴端的固定可以通过顶丝或者紧定螺钉实现，不需要额外做复杂的轴连接结构。电机尾部预留了接线插针，接线端做了防呆设计，插反的话无法正常插入，能避免现场接线的时候把正负极接反导致电机反转的问题，插针的间距符合通用小型接插件的规格，采购对应的端子就能直接接线，不需要额外做接线端子的改制。

　　实际应用的时候，这款电机的安装边界需要提前确认：首先是径向安装空间，因为主体是25mm直径的圆柱，安装座的内孔需要和电机壳体做小间隙配合，单边间隙控制在0.05-0.1mm之间即可，间隙过大会导致电机运转时出现径向窜动，间隙过小则会增加装配难度，甚至压伤电机壳体。轴向安装尺寸需要预留出电机本体长度加上输出轴伸的总长度，同时要在尾部留出接线和接插件的空间，避免接插件被安装板挤压导致接线松脱。输出端的负载需要和减速箱的额定输出扭矩匹配，不能长时间超扭矩负载运行，否则会加速齿轮磨损，甚至出现断齿、电机堵转烧毁的问题。

　　从结构细节来看，减速箱和电机本体的连接采用了圆周滚压铆接的工艺，连接位置的密封性能较好，日常使用环境下的粉尘、少量溅水不会进入减速箱内部影响齿轮啮合，齿轮组采用金属齿轮材质，相比塑料齿轮的减速箱，它的耐负载能力更强，使用寿命更长，适合需要频繁正反转、有一定冲击负载的应用场景。电机前端输出轴位置加装了铜质轴套，能承受一定的径向载荷，避免输出轴受径向力的时候出现偏磨，延长轴承的使用寿命。

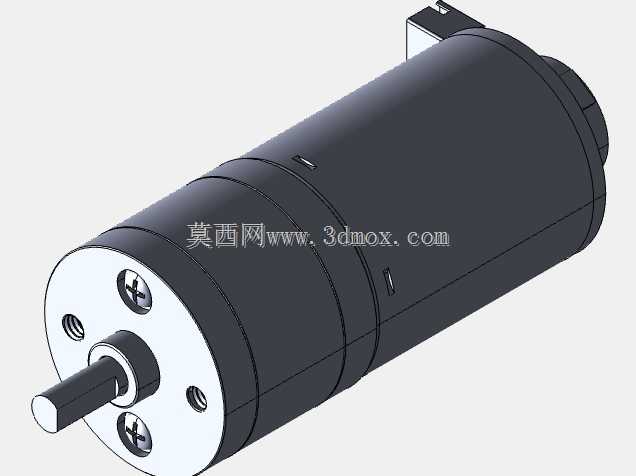

　　在做三维建模的时候，这款电机的建模重点在于同轴度的保证，所有回转体特征都要以输出轴的轴线作为基准，减速箱端的安装螺丝孔位置要和实际产品的孔位一致，方便工程师在做整体设备设计的时候直接调用模型做装配干涉检查，不需要反复核对安装尺寸。建模的时候要把尾部的接线插针位置、插针间距准确还原，避免做结构设计的时候出现接线空间预留不足的问题，输出轴的键槽或者平面特征也要准确绘制，保证装配的时候传动件的固定位置和实际产品匹配。

　　这类微型减速电机在桌面级自动化设备、小型智能硬件、教学实验装置里的应用非常广泛，选型的时候除了核对安装尺寸、输出转速、扭矩参数之外，还要注意供电电压和驱动电路的匹配，12V供电的版本不能直接用更高电压的电源驱动，否则会导致电机转速过高、发热严重，缩短使用寿命。安装的时候尽量采用同轴传动的方式，如果需要改变传动方向，可以搭配正交齿轮或者同步带做传动转向，尽量避免在输出轴上施加过大的径向力，防止轴弯曲或者轴套过快磨损。日常维护的时候不需要额外给减速箱加注润滑脂，出厂时已经填充了足够的润滑脂，正常使用周期内不需要拆开保养，随意拆开反而会导致润滑脂流失、齿轮啮合间隙变大，影响运转精度和使用寿命。
