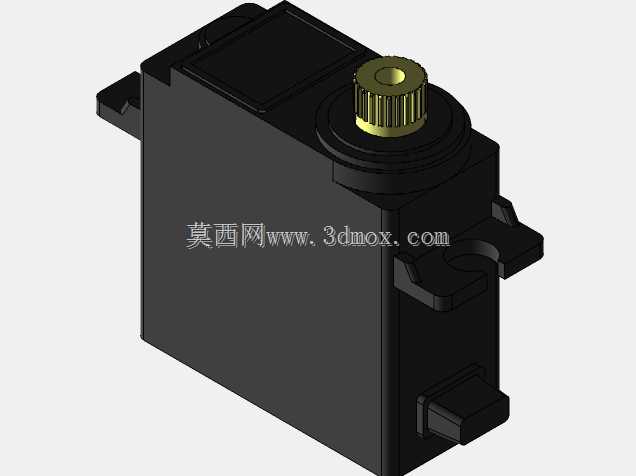

科罗纳CS238MG迷你伺服舵机结构设计

　　在航模、小型机器人关节、精密云台调姿、自动化小工位定位这类需要小扭矩精准角度控制的场景里，这类金属齿迷你伺服的出镜率一直很高，很多做小型智能装备、遥控模型结构设计的工程师，在选型阶段都会优先参考成熟量产舵机的三维结构来做安装位适配，避免后期打样出现装配干涉。这款迷你伺服的整体外壳采用高强度工程塑料注塑成型，壳体做了多道加强筋布局，既控制了整体自重，又能在舵机输出堵转扭矩时抵抗壳体形变，避免内部齿轮组错位打齿。顶部输出轴采用铜质金属齿结构，相比塑料齿的同规格舵机，抗冲击负载能力提升明显，能承受模型做急转、小负载冲击时的径向力，不会出现扫齿失效的问题。

　　输出轴的齿形是标准舵机齿规格，适配市面上绝大多数标准舵机摇臂、舵盘，不用额外做定制转接件，能缩短装配调试的周期。壳体两侧预留了标准的安装耳位，耳位上的安装孔是贯穿式设计，适配常用的M2自攻螺丝或者铜柱固定，安装孔的中心距是同级别迷你舵机的通用尺寸，在做设备结构布局时，可以直接沿用标准舵机的安装孔位设计，不用重新调整安装支架的孔距。从结构设计思路来看，这款舵机把驱动电路板、直流微电机、减速齿轮组、位置反馈电位器全部集成在方形壳体内，整体外形方正，没有多余的外凸结构，在狭小的安装空间里能最大化利用腔体容积，比如在小型四足机器人的腿部关节位置，或者航模的舵面操控舱内，方正的外形更方便做结构限位，不会因为异形外壳出现空间浪费。壳体尾部预留了出线槽，舵机的信号、电源线从尾部引出，出线位置做了圆角过渡，避免长期弯折出现线芯断裂的问题，走线方向和安装平面平行，不会在安装后和周边结构件产生压线的情况。在实际功能层面，这类迷你伺服的核心作用是接收PWM控制信号，输出指定角度的扭矩转动，实现精准的角度位置控制，相比普通的直流减速电机，它自带位置反馈闭环，不需要额外加装编码器就能实现0-180度范围内的角度定位，对于不需要连续旋转、只需要固定角度摆位的场景来说，能大幅简化控制电路的设计难度。做结构适配的时候需要注意，这款舵机的顶部输出轴突出壳体的高度有明确的边界，在设计舵机安装沉台的时候，要预留足够的避让空间，不能让输出轴底部和安装面板产生摩擦，否则会增加转动阻力，导致舵机负载变大、发热严重甚至烧毁驱动电路。两侧安装耳的下方也有定位凸台，在做安装支架的时候，可以对应设计定位凹槽，装配的时候能快速定位，不用反复调整舵机的安装同轴度，提升批量装配的效率。壳体的合模缝做在侧面中间位置，上下壳通过卡扣加底部螺丝固定，后期如果需要更换齿轮或者维修电路，拆开底部的固定螺丝就能打开上壳，不用暴力撬壳破坏壳体结构。

　　齿轮组采用多级直齿减速布局，从电机轴的小齿轮开始，每一级减速的齿宽都做了梯度设计，越靠近输出轴的齿轮齿宽越大，能逐级放大扭矩的同时，保证每一级齿轮的受力在材料强度范围内，不会出现近输出端齿轮断齿的问题。输出轴和最末端的大齿轮之间做了防松卡扣，避免大负载下输出轴和齿轮之间出现相对转动，导致角度控制出现偏差。在做三维建模适配的时候，要特别注意舵机的整体高度尺寸，包括顶部输出轴的最高点到壳体底部的总高度，还有安装耳的厚度尺寸，这些边界尺寸如果出现偏差，很容易在总装的时候出现装配干涉，比如在做小型云台的俯仰结构时，如果舵机高度尺寸建模不准，会导致云台转动的时候和机架碰撞，无法达到设计的转动角度范围。

　　另外舵机的出线长度也要提前纳入布局考虑，预留足够的走线弯曲半径，避免走线过紧拉扯舵机接线，导致接触不良。这类迷你伺服因为体积小、重量轻、控制简单，除了传统的航模舵面控制之外，现在也大量用在小型自动化设备的料仓开关、摄像头云台角度调节、智能门锁的锁舌驱动、小型机械臂的关节驱动等场景，在做这些场景的结构设计时，参考成熟舵机的三维模型做安装位设计，能有效减少选型失误带来的返工，提前验证安装空间是否足够，转动过程中是否会和周边零部件产生干涉，也能提前模拟舵机带摇臂转动时的运动包络，确定摇臂的长度和转动范围，避免设计出的结构出现运动死点。
