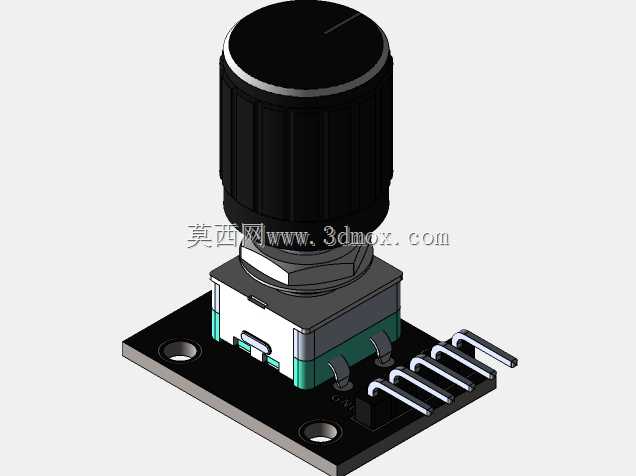

带安装底座的旋钮式旋转编码器结构

　　在小型数控设备、桌面级运动控制平台、嵌入式交互终端的设计过程中，旋转编码器是承担人机交互输入、步进位移信号转换的核心元件，这类元件的选型与安装结构设计，直接影响整机操作的手感可靠性、信号传输稳定性以及装配维护效率。本次呈现的这款旋钮式旋转编码器结构，采用模块化集成设计思路，将编码主体、操作旋钮、信号引出引脚、安装固定底座整合为一体化组件，省去了设计人员单独匹配旋钮、设计转接安装板、排布引脚接线的重复工作，能够直接嵌入各类控制终端的面板结构中，大幅缩短小型控制类设备的研发周期。

　　从实际应用场景来看，这类集成式旋转编码器常被用于小型雕刻机的手动进给调节、3D打印设备的参数微调旋钮、工业控制面板的参数选择输入、音频设备的音量与增益调节、智能家居控制终端的交互旋钮等场景，替代传统的电位器实现无极限旋转的数字信号输出，相比电位器不存在磨损漂移问题，长期使用的参数调节精度更稳定，能够输出对应旋转方向与旋转步距的脉冲信号，供后端控制电路识别转换为步进驱动的位移指令，实现精准的步进量控制。

　　在功能特性设计上，这款编码器的操作旋钮采用滚花纹理设计，旋钮外壁做了等距的竖向防滑槽处理，操作人员旋转调节时手指与旋钮的接触摩擦力充足，即便戴薄型劳保手套操作也不会出现打滑问题，旋钮顶部做了平面标识线，能够直观指示当前旋钮的相对旋转位置，方便操作人员快速判断调节幅度。编码主体与安装底座之间做了定位凸台结构，装配时凸台卡入面板的对应定位孔即可完成径向定位，不需要额外调整编码器的安装角度，避免引脚与接线端子出现错位干涉。底座部分采用标准的PCB安装板结构，板上预留了两个对称的固定安装孔，可通过M2规格的螺丝直接固定在设备面板或者内部支架上，安装孔的位置公差控制在±0.05mm范围内，能够适配通用化的面板开孔尺寸，不需要针对安装孔位做二次修模调整。

　　从安装边界尺寸来看，这款编码器整体高度从底座底面到旋钮顶面控制在合理范围内，旋钮直径适配多数小型设备的面板开孔尺寸，底座的引脚采用弯针卧式排布，引脚间距符合标准2.54mm排针间距规范，既可以直接焊接在主控电路板上，也可以通过配套的接插件实现快拆连接，设备后期维护更换时不需要拆焊整个电路板，直接拔下接插件即可替换元件。引脚的排布顺序做了标准化定义，分别对应电源正、电源地、A相脉冲输出、B相脉冲输出、按键触发信号，这款编码器集成了下压按键功能，旋钮垂直按下时可触发确认信号，实现选择、确认、复位等附加操作，一个元件即可承担旋转调节与按键确认两类交互功能，减少面板上的元件开孔数量，让整机面板布局更简洁。

　　在结构设计思路上，这款编码器充分考虑了批量装配的工艺性，所有零件的棱角处都做了0.2mm的倒角处理，避免装配过程中划伤操作人员或者损坏导线绝缘层，编码主体的金属外壳与安装底座的接地引脚连通，能够实现良好的电磁屏蔽效果，在靠近伺服驱动器、变频器等强电磁干扰源的设备中使用时，也能保证输出脉冲信号的稳定性，不会出现丢步、误触发等问题。底座上的编码主体固定位做了防呆设计，编码元件只能以唯一方向装入底座，避免装配时出现引脚接反、方向装错的问题，适合流水线批量装配作业，降低装配环节的出错率。

　　针对不同设备的安装需求，这款结构的安装底座预留了足够的布线空间，引脚焊接后不会与底座或者面板结构产生干涉，旋钮与面板之间的间隙控制在0.3mm，既保证旋钮旋转时不会与面板产生摩擦卡顿，也避免间隙过大进入灰尘、碎屑影响编码器内部结构的使用寿命。编码器的旋转阻尼做了适中的调校，每一步旋转都有清晰的段落反馈，操作人员调节时能够通过手感判断旋转的步距数量，不需要时刻盯着显示屏确认参数变化，在设备调试、盲操作场景下的使用体验更好。
