VIB60型杆式工业物位检测装置结构

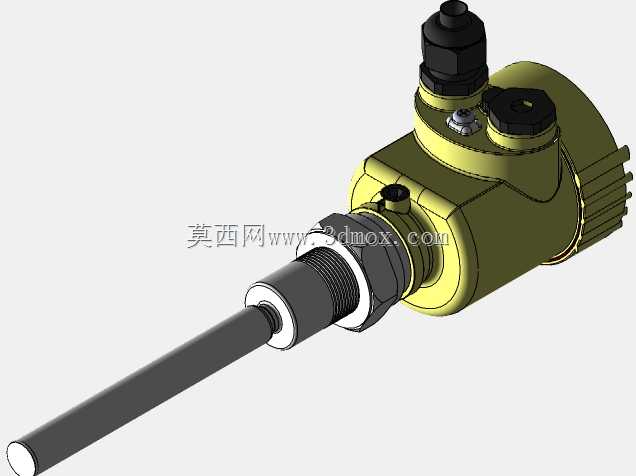

　　在化工、粮油加工、市政水处理这类涉及散装物料存储的生产场景里，料仓、反应罐、储液槽的物位实时监测一直是保障连续生产的核心环节，这款杆式检测装置的结构设计，正是针对这类密闭容器内的物料位置检测需求开发。从现场安装的实际边界来看，探头杆体采用细长圆杆结构，长度可根据不同容器的安装深度做适配调整，杆体与主体壳体的衔接处设置了标准外螺纹安装段，配套锁紧螺母结构，安装时仅需在容器侧壁或顶部开设对应尺寸的安装孔，将杆体探入容器内部后通过螺母锁紧即可完成固定，不需要额外设计复杂的安装支架，能适配大部分常压储料、储液容器的安装条件，安装时探头端部与容器内壁的安全间隙控制在50mm以上即可避免刮蹭容器壁，同时不会对容器内的物料流动造成额外阻挡。

　　主体壳体采用橄榄形的压铸铝结构，这种外形设计并非单纯为了美观，一方面压铸铝材质本身具备足够的结构强度，同时重量较轻，长期安装在容器顶部不会对容器壁造成过大的载荷压力，另一方面圆滑的曲面外壳不容易积灰积水，在粉尘较多的粮食加工车间或者存在少量喷淋的水处理车间，外壳表面的污物会顺着曲面自然滑落，减少日常维护的清洁工作量。壳体顶部设置了两个不同规格的电气接口，大尺寸接口用于电源供电与信号输出的线缆连接，采用防水锁紧接头结构，能避免车间内的水汽、粉尘进入壳体内部损坏电路元件，小尺寸接口用于现场调试时的参数校准，不用拆开整个壳体就能完成量程、触发阈值的调整，适合现场安装后的快速调试。

　　从功能实现的结构逻辑来看，杆体内部集成了振动检测元件，工作时杆端会保持固定频率的微幅振动，当杆体接触到容器内的物料或者液体时，振动频率会发生明显变化，内部检测电路捕捉到频率变化后就会输出对应的物位开关信号，这种检测原理不受物料颜色、介电常数、腐蚀性的影响，不管是颗粒状的粮食、粉状的化工原料还是有一定粘度的液体，都能稳定触发检测信号，不会因为物料附着在杆体表面出现误报。壳体内部的电路模块做了独立的灌封处理，和外部的机械结构完全隔离，即使杆体长期接触有一定温度的物料，热量通过杆体传导到壳体位置时，也不会影响电路模块的工作稳定性。

　　在结构细节的处理上，探头杆体和壳体的衔接位置做了双重密封设计，内侧是耐油橡胶密封圈，外侧是金属压紧环，即使容器内部存在一定的正压或者负压，也不会出现容器内的物料或者气体从安装缝隙泄漏的情况。壳体侧面的散热筋结构沿着壳体曲面均匀分布，在环境温度较高的生产车间里，能快速将电路模块工作产生的热量散发出去，避免壳体内温度过高导致元件寿命缩短。整个装置的外部没有突出的尖锐棱角，安装和维护时不会划伤操作人员，所有外部的金属部件都做了喷塑防腐处理，在有弱腐蚀性气体的生产环境里也能长期使用不会出现锈蚀。

　　从设备选型的适配性来看，这种杆式结构的检测装置相比缆式的物位开关，杆体本身的刚性更好，在物料冲击比较大的料仓里，不会因为物料的长期冲刷出现杆体弯曲变形的情况，检测位置的精度能长期保持稳定，不需要定期重新校准探头位置。相比顶部安装的非接触式雷达物位计，这款装置的结构更简单，成本更低，对于只需要高低位报警控制的场景，不需要连续测量物位数值的场合，这种接触式的检测结构可靠性更高，不会因为仓内粉尘太大出现信号丢失的问题。在三维建模过程中，各部件的装配公差按照工业级传感设备的常规要求设置，螺纹接口的尺寸符合通用电气安装接口的标准，安装法兰的孔位尺寸可以根据不同用户的安装需求做调整，模型里的各个部件都做了独立的装配约束，能直接用于安装干涉检查、设备布局模拟等设计工作，帮助结构设计人员在做储料系统设计时，提前确认安装位置是否合理，避免现场安装时出现和管道、其他设备干涉的问题。
