TCRT5000L红外反射式光电传感元件

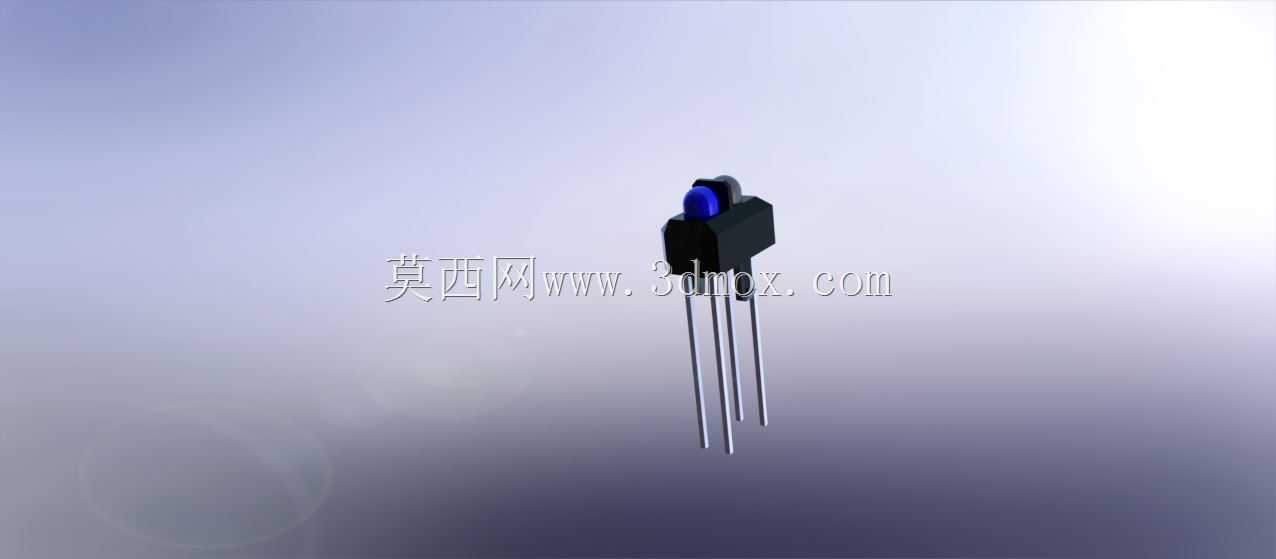

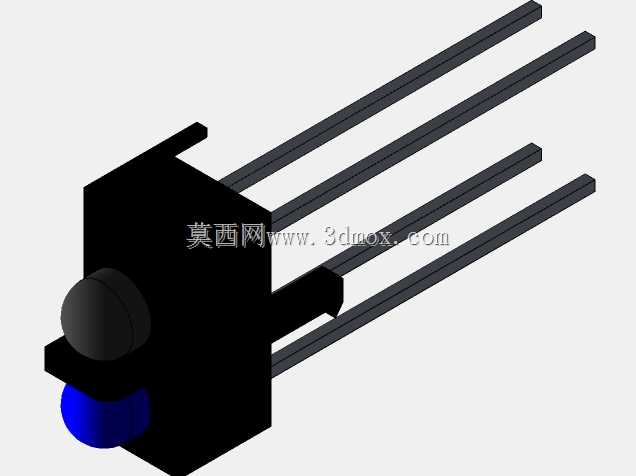

　　在自动化产线的物料到位检测、智能小车的循迹导航、办公设备的纸张边界识别、消费电子的接近感应场景里，这类反射式红外光学传感元件是极为常用的底层检测部件，TCRT5000L作为晶体管输出型的反射式光电传感器，在小空间非接触检测场景中有着极高的应用普及率。做结构设计时首先要明确它的检测逻辑：元件内部集成了红外发射管与光电接收晶体管，发射端发出的红外光遇到前方反射物体后折回，被接收端捕捉后转化为电信号输出，整个检测过程不需要与被测物体发生机械接触，不会对被测件表面造成划伤，也不会因为长期机械摩擦产生损耗，非常适合高速运动部件的位置检测场景。从外形结构来看，这款元件采用直插式封装结构，发射与接收端并排布置在黑色塑料基座顶部，发射端带有半透明的蓝色滤光封装层，可以过滤环境中的可见光杂波，降低自然光、室内照明光线对检测精度的干扰，基座下方引出三根直插金属引脚，分别对应发射端正极、公共接地端、接收管输出端，引脚的排布间距符合常规直插电子元件的布板规范，在PCB设计时不需要额外定制特殊焊盘，适配通用2.54mm间距的通孔焊盘布局。

　　设计安装结构时需要注意几个核心边界：首先是检测距离的适配，这款元件的最佳检测区间在1mm到15mm之间，反射面的材质、颜色会直接影响检测灵敏度，比如白色哑光纸面的反射率最高，检测距离可以拉到上限，黑色吸光材质的反射率极低，需要把安装距离压缩到3mm以内才能保证触发稳定，所以在做安装位设计时，要预留1-2mm的高度调节余量，方便现场调试时根据被测物的反射特性调整安装高度。其次是安装方向的约束，元件的发射接收端面需要正对被测反射面，偏角不能超过15度，否则红外光反射后无法进入接收端，会出现触发失灵的问题，所以在设计安装固定座时，最好增加定位卡槽，把元件基座完全卡入卡槽内，避免生产组装时出现角度偏斜。

　　另外要注意相邻元件的串扰问题，如果同一检测面布置多个同型号传感器，相邻两个元件的间距不能小于20mm，否则一个元件发射的红外光会被相邻的接收端捕捉，产生误触发信号，布板时如果空间受限无法拉开间距，可以在相邻元件之间增加黑色遮光挡片，阻断红外光的横向串扰。从电路适配的角度来说，这款元件采用晶体管输出形式，输出信号可以直接接入单片机IO口，不需要额外增加信号放大电路，接收管的导通电流会随着反射光强度变化，在实际电路设计中通常会搭配一个10k左右的下拉电阻，把电流信号转化为电压信号供主控采集，结构设计时不需要考虑额外的电路模块安装空间，只需要保证元件引脚伸出长度足够穿过PCB焊盘即可，引脚穿过焊盘后焊接的留头长度控制在1-2mm，避免过长的引脚与周边金属结构发生短路。

　　在不同行业的实际应用中，这款元件的安装结构会有细微调整：比如在智能小车循迹场景中，通常会把4-6个元件并排布置在小车底盘前端，距离地面高度控制在8-10mm，每个元件对应一条检测路径，安装座会采用黑色ABS材质注塑成型，每个元件的安装孔之间都有遮光隔筋，避免相邻传感器互相干扰；在打印机纸张检测场景中，元件会安装在走纸通道的侧面，正对纸张走行路径，安装高度距离纸张表面2-3mm，配合走纸辊的位置布置，能够精准检测纸张是否到位、是否出现卡纸问题；在自动化产线的物料计数场景中，元件会安装在传送带侧面，距离传送带表面10mm左右，当有物料经过检测位时，红外光被物料反射，传感器输出触发信号给计数器，实现物料的自动计数，这种场景下通常会在元件外部增加透明的亚克力保护罩，避免生产现场的粉尘、油污附着在发射接收端面，影响检测灵敏度，保护罩与元件端面之间保留0.5mm的间隙，不能直接贴在端面上，否则会导致红外光在保护罩内部产生漫反射，出现常触发的问题。做三维建模时，要准确还原元件的外形轮廓、引脚直径与长度、基座的卡槽尺寸，尤其是顶部发射端与接收端的相对位置，不能出现偏移，否则在做安装干涉检查时会出现误差，导致实际生产组装时元件无法卡入安装位；引脚的长度要按照实际元件的标称尺寸建模，避免出现引脚过长顶到PCB背面元器件、或者过短无法穿过焊盘的问题；基座的拔模斜度也要按照实际注塑件的工艺参数还原，方便后续做安装座的配合公差设计，通常安装卡槽与元件基座的配合公差采用H7/h6的间隙配合，既可以保证元件顺利装入，又不会出现过大的旷量导致检测角度偏移。
