长条式便携移动电源外壳结构设计

　　日常做消费数码配套结构件的建模时，这类长条形态的移动电源壳体是很常见的开发需求，先从实际落地的场景说起，这类产品主要面向日常通勤、差旅场景下的手机、小型数码设备补电需求，壳体作为内部电芯、保护板的承载结构，既要满足结构防护要求，也要兼顾手持握持的手感与外观辨识度。

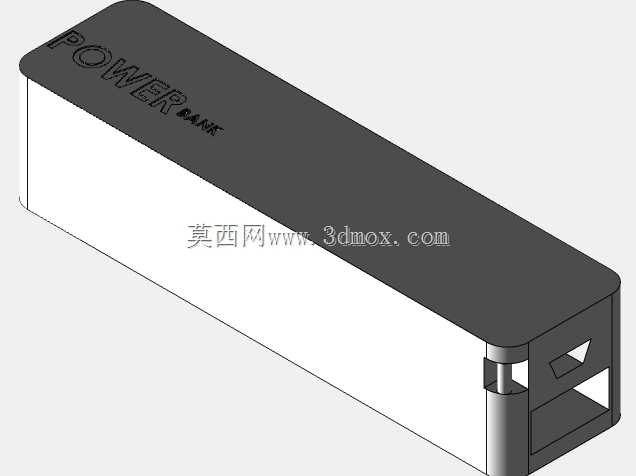

　　先拆解设计思路的核心逻辑，拿到这类需求的时候，首先要锚定内部元器件的排布边界：常规长条款内部一般采用单排18650电芯排布，搭配一块集成充放电管理、接口保护的PCB板，所以壳体的内腔尺寸首先要给电芯预留0.3-0.5mm的装配间隙，避免注塑件收缩导致的电芯卡滞，同时在PCB对应的位置要设计定位筋，防止使用过程中板件晃动导致的焊盘脱焊。从模型呈现的结构来看，这款壳体采用上下扣合的装配方式，上盖为带弧度的顶面，边缘做了R角过渡，一方面是消除注塑件的锐边，避免握持时硌手，另一方面R角结构也能提升壳体的抗冲击性能，跌落时应力不会集中在直角位置导致壳体开裂。

　　再看功能特性的设计细节，壳体端面预留了USB输出与输入接口的开孔，开孔边缘做了0.2mm的止口台阶，装配接口胶塞的时候可以实现贴合密封，减少日常使用中灰尘、汗液进入壳体内部腐蚀电路的风险。顶面做了凹陷的标识区域，采用模内一体成型的字符标识，不需要后续丝印或者镭雕工序，能有效降低量产的加工成本，同时标识不会因为日常摩擦出现脱落的问题。壳体侧面的分型线设置在侧棱靠下的位置，日常手持握持的时候不会直接接触分型线的合模缝，避免合模缝的毛刺影响握持手感，后续量产时也能减少打磨工序的工作量。

　　关于外形尺寸与安装边界的考量，这类长条款移动电源的长度一般控制在130-150mm区间，宽度在30-35mm，厚度在22-25mm，这个尺寸区间刚好适配成年人单手握持的尺寸范围，放在牛仔裤口袋、小型挎包中也不会占用过多空间。内部电芯仓的位置设计了两条平行的限位筋，筋位高度1.2mm，刚好卡住电芯的圆柱侧面，不需要额外打胶就能固定电芯位置，装配时直接将电芯卡入筋位即可，能提升产线的装配效率。在壳体的扣合位置，设计了均匀分布的卡扣结构，卡扣间距控制在25mm以内，保证上下盖扣合后不会出现翘边、缝隙不均的问题，同时在卡扣对应的内侧位置做了加厚处理，避免反复拆装卡扣时出现断裂。

　　从实际使用的工况出发，壳体的壁厚设计为1.8mm，这个壁厚对于ABS或者PC材质来说，既能满足日常跌落、挤压的结构强度要求，也不会因为壁厚过厚导致注塑时出现缩痕、冷却周期过长的问题。在接口端的内部，设计了两个小的圆柱定位柱，对应PCB板上的定位孔，装配时PCB板可以直接套在定位柱上，不需要额外的螺丝固定，减少零件数量的同时也能提升装配效率。另外在壳体的内部角落位置，设计了小的溢胶槽，如果后续装配需要打胶密封，多余的胶水可以流入溢胶槽，不会溢出到壳体外部影响外观。

　　做这类消费数码的结构设计，很多细节都是围绕量产可行性与实际使用体验打磨的，比如壳体的脱模斜度设计为1.5度，既能保证注塑时顺利脱模，也不会因为斜度过大导致上下盖扣合后出现明显的台阶差。顶面的弧度设计采用大R角过渡，从侧面看弧面最高点比边缘高1.2mm，放在平面上的时候不会因为弧面导致放置不稳，同时握持时手指刚好贴合弧面，提升握持的贴合度。
