槽型光电式编码轮检测传感组件

　　在小型自动化设备的运动控制环节里，这类槽型光电编码轮传感组件是很常见的检测单元，常被用在小型传送带工位计数、3D打印机进给轴位置反馈、智能小车轮速采集、小型舵机转角检测这类对安装空间要求严苛的场景里。不同于大型工业编码器的厚重结构，这款传感组件采用PCB基板加槽型光耦的集成设计，整体结构紧凑，不需要额外设计复杂的安装转接件，直接通过板上预留的安装孔就能固定在设备机架上。

　　从功能逻辑上看，组件核心是U型槽内的红外发射与接收对管，当配套的编码轮齿槽从U型槽间隙穿过时，红外光路会被周期性遮挡与导通，接收端就会输出对应频率的脉冲信号，后端的控制电路通过统计脉冲数量就能换算出转轴的转动角度、实时转速以及移动位移量，相比接触式的电位器检测，这种非接触的光电检测方式没有机械摩擦损耗，长期运行的稳定性更好，响应速度也能满足多数中低速运动机构的检测需求。

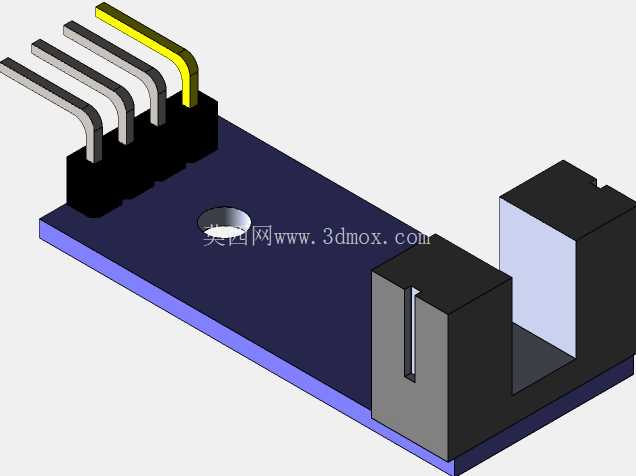

　　设计层面上，组件的引脚采用弯针布局，四个引脚分别对应电源正、电源地、信号输出端，弯针的折弯角度经过适配，既可以直接插焊在主控电路板上，也能通过杜邦线进行飞线连接，适配不同的设备布线需求。PCB基板采用沉板设计，U型光耦的槽口位置与基板平面保持固定高度差，安装时只要保证编码轮的平面与槽口平面平行，齿牙能顺利从槽体中间的间隙穿过即可，不需要额外做复杂的对位调整，对装配人员的技术要求更低。

　　安装边界方面，组件整体的厚度控制在较低范围，U型槽的开口宽度适配常规厚度的码盘，码盘与槽体内壁的单侧间隙预留了足够的装配公差，即使设备运行过程中存在小幅的转轴窜动，也不会出现码盘蹭到槽壁的卡顿问题。板上的安装孔位间距符合通用的小型电子模块安装标准，能兼容市面上多数的小型传感器安装支架，不需要单独定制安装座。在实际选型使用时，需要注意供电电压要匹配元件的额定工作范围，布线时尽量让信号输出线远离动力线，避免电机运行时的电磁干扰导致脉冲计数出错，另外槽口位置要注意做好防尘防护，若车间内粉尘较大，长期积累在红外发射接收端面会遮挡光路，导致检测灵敏度下降，需要定期做清洁维护。这类传感组件的检测精度由配套码盘的刻线密度决定，本身的光耦响应频率足够支撑每圈数百线的码盘检测需求，完全能覆盖小型自动化设备的运动反馈要求，相比集成式的工业编码器，成本更低，安装更灵活，是小型运动控制场景里性价比很高的检测方案。
