台达VFD015EL43A2马力增量型变频器结构设计

　　在工业传动控制场景里，小功率负载的调速需求一直占据相当大的比重，2马力规格的增量型变频器，刚好匹配1.5kW级别的三相异步电机调速场景，常见于小型输送线、风机水泵、小型机床进给机构、包装设备辅助传动单元这类对调速精度有基础要求、安装空间相对紧凑的工位。这类设备的实际用途，核心是通过改变输出电源频率来调节电机转速，替代传统的机械调速结构，降低传动环节的机械损耗，同时实现软启动减少电机启动时对电网和机械结构的冲击，在轻工制造、小型自动化产线、商用暖通配套设备里都有广泛应用。

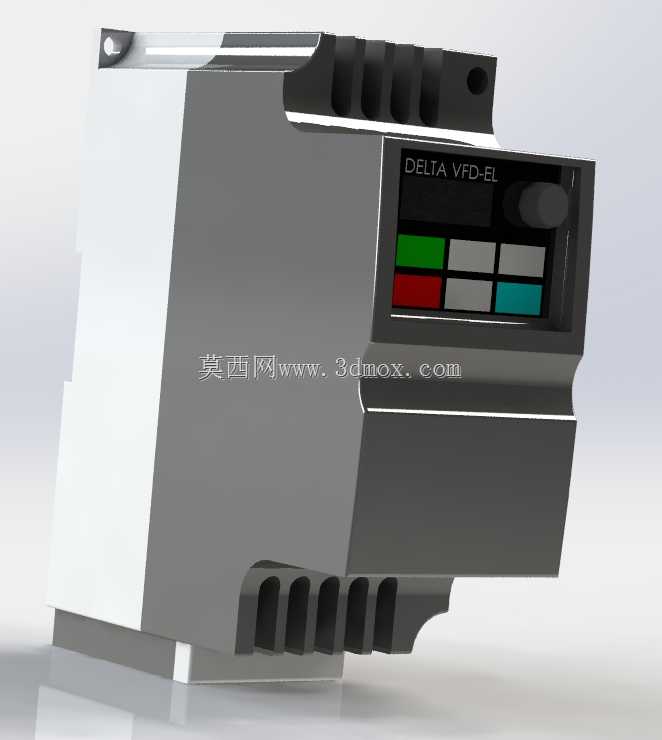

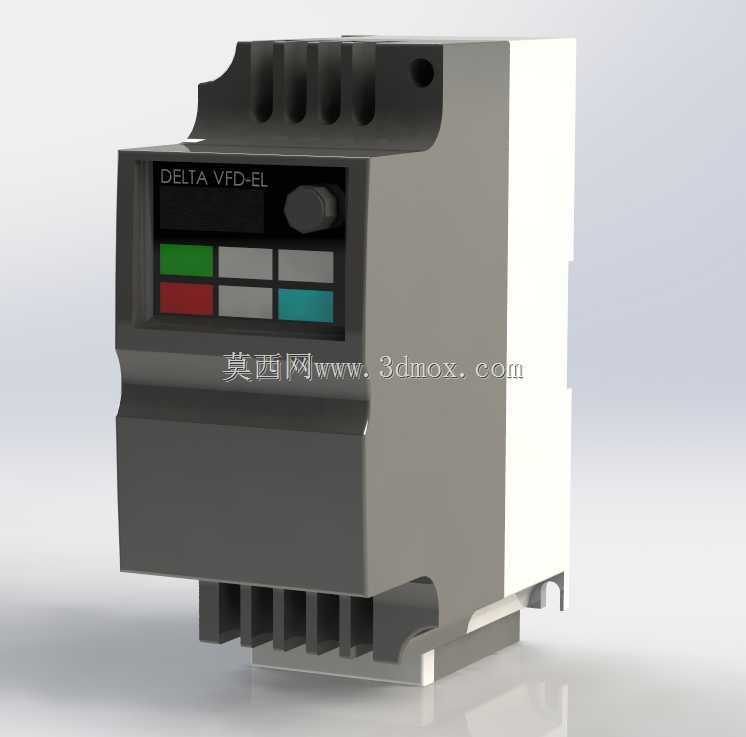

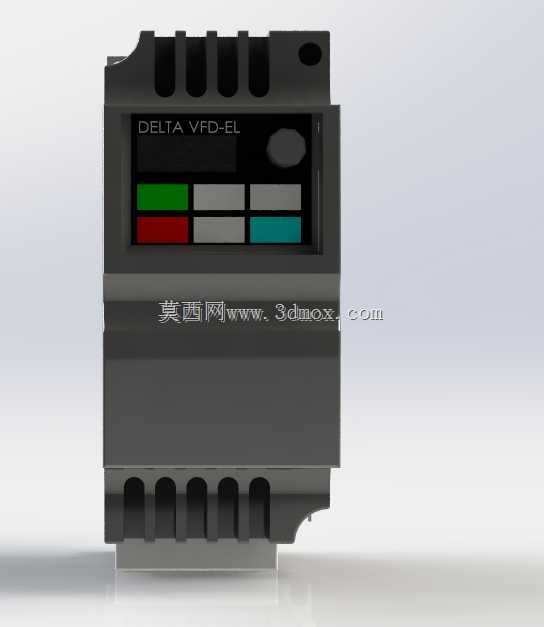

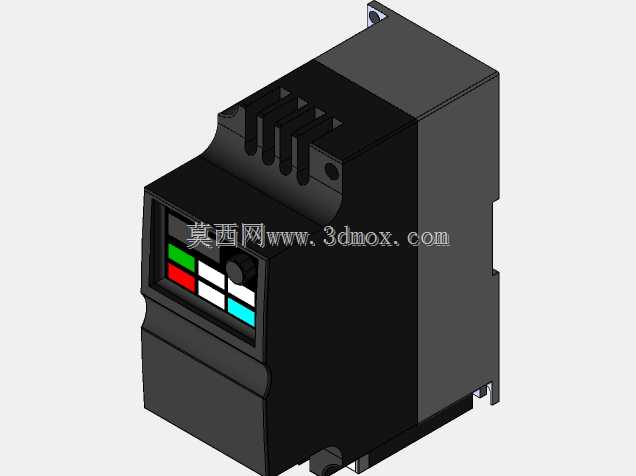

　　从产品功能特性来看，这款增量型变频器保留了台达EL系列的基础控制逻辑，支持V/F控制模式，适配普通三相异步电机的常规调速需求，面板集成了状态指示灯与操作按键，正面的多色指示灯分别对应电源、运行、故障、多功能输出状态，操作人员无需外接显示设备就能快速判断设备运行状态，按键区域覆盖启动、停止、参数调整、频率增减的基础操作，满足现场快速调试的需求。机身侧面设计了竖向的散热筋结构，配合内置散热风道，能够在额定负载下持续工作时将功率元件产生的热量及时导出，避免高温导致的元件降额或者故障，适配工业现场常见的0-40℃工作环境温度范围。

　　在设计思路上，这款变频器采用了模块化的紧凑结构布局，将功率单元、控制单元、接线端子分区布置，主回路接线端子布置在机身下部，控制回路端子与主回路做物理隔离，减少强电对弱电控制信号的干扰，同时接线区域预留了足够的接线操作空间，方便现场施工时的线缆压接与固定。机身采用导轨安装兼容螺丝固定的双安装模式，既可以卡在标准DIN电气导轨上快速装配，也能通过机身自带的安装孔用螺丝固定在安装板上，适配不同的电控柜安装需求。外壳采用阻燃ABS工程塑料材质，表面做了哑光防眩光处理，既满足电气设备的绝缘防护要求，也能避免工业现场的光照反射影响操作人员观察面板状态。

　　从外形尺寸与安装边界来看，这款变频器属于小功率紧凑型设计，整体宽度控制在72mm左右，高度在140mm上下，深度约130mm，在电控柜内占用的安装空间极小，适合在小型电控箱、壁挂式控制箱内布置。安装时需要注意在设备上下预留至少50mm的散热空间，左右预留20mm的间隙，保证散热风道的空气流通，避免相邻设备的热量互相影响。接线区域的进线孔做了防水胶圈适配结构，配合柜体的密封设计可以达到IP20的防护等级，满足常规工业电控柜内的使用要求，避免手指误触带电部件，同时阻挡直径大于12mm的固体异物进入设备内部。

　　在实际选型适配过程中，结构设计人员需要注意这款设备的重量约0.8kg，导轨安装时要确认导轨的承重能力，在有振动的设备上安装时，建议额外增加螺丝固定点位，避免长期振动导致设备从导轨上脱落。设备的操作面板采用嵌入式设计，与机身外壳齐平，不会额外占用正面空间，在柜门开孔安装外接操作面板时，对应的开孔尺寸可以参考面板的外轮廓尺寸预留间隙，保证面板安装后与柜门贴合平整。散热结构的设计上，进风口布置在机身下部，出风口在上部，安装时要避免遮挡上下的通风口，也不要将设备安装在发热量大的其他电气元件正上方，防止热空气上升被设备进风口吸入，影响散热效果。

　　对于三维建模从业者来说，还原这款变频器的结构时，需要重点关注安装孔位的相对位置、接线端子的排布尺寸、面板按键与指示灯的相对位置，这些尺寸直接影响后续电控柜布局设计时的干涉检查，尤其是端子区域的线缆弯曲半径预留，需要在建模时就考虑到实际接线后的线缆空间占用，避免出现设计完成后现场接线空间不足的问题。机身的散热筋结构不需要做过度的细节简化，因为这些结构直接影响设备的外形轮廓，在做整机装配的可视化渲染时，准确的散热筋结构能够提升模型的真实感，同时在做热仿真分析时，准确的散热结构也是仿真结果准确的基础。
