B3P-VH无中间引脚连接器接头结构

　　在电源类电子设备的内部布线环节，板对线连接的可靠性直接决定整机长期运行的稳定性，这类去掉中间引脚的3位置VH系列接头，正是针对特定布线需求开发的专用连接部件，多用于电源变压器次级输出、低压大电流回路的板端对接场景，相比常规满pin的同规格接插件，它能在不改变安装孔位布局的前提下，规避中间引脚对应的线路误接风险，适配仅需两路导通的回路设计。从实际安装边界来看，这款接头的针位节距严格控制在3.96mm，也就是英制0.156英寸的通用VH系列标准间距，安装时对应PCB板上的通孔位置不需要额外调整孔位坐标，能直接兼容常规3pin VH座的PCB封装布局，只是中间位置的焊盘可以做悬空处理或者直接取消，不会和周边元件产生干涉。

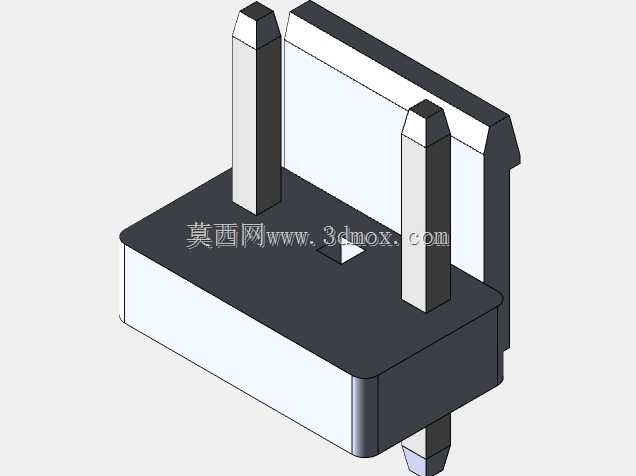

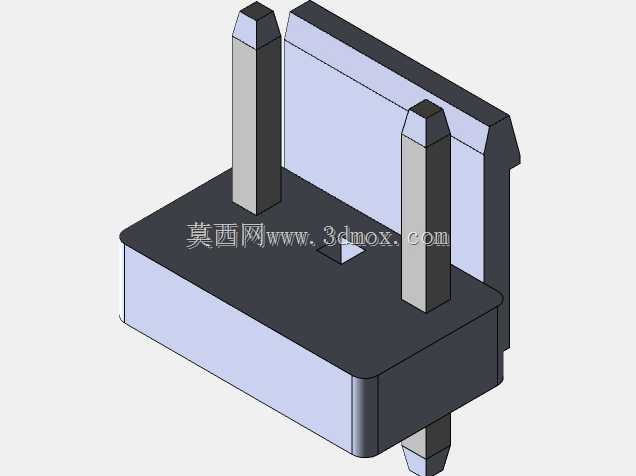

　　接头的塑壳部分采用带背部挡墙的结构设计，插合对接时挡墙能起到导向和防反插的作用，避免公母头对接时出现偏斜导致针脚弯折，同时塑壳底部的定位凸台能在插件过波峰焊时卡在PCB对应的定位槽内，防止焊接过程中接头出现偏移浮高。外露的两个插针采用方型截面设计，针身长度适配常规1.6mm厚度PCB的通孔插装需求，插针根部做了倒角过渡，既能降低插件时的插入阻力，也能减少焊锡攀爬导致的针身沾锡过长问题，插针顶端的导向斜角设计，能让对接时的母座端子更顺畅滑入，避免硬插导致的端子变形。设计这类改型接头时，首先要保证和原有标准3pin VH接头的安装尺寸完全兼容，不能因为去掉中间引脚就改变塑壳的整体外形、安装孔距、插针高度这些关键尺寸，否则会导致原有PCB设计、治具工装全部无法复用，增加生产端的换型成本；其次要注意去掉中间引脚后，塑壳对应位置的强度不能出现明显下降，背部挡墙的厚度、塑壳底座的加强筋位置都要做对应调整，避免插合过程中塑壳出现开裂。

　　在实际设备应用中，这类接头常出现在小功率电源变压器的输出端连接、工控板卡的电源输入回路、小家电内部的电源转接位置，因为这些场景里很多时候并不需要3路全导通，去掉中间引脚后能从物理结构上杜绝插错线的可能，比在满pin接头上空一个引脚的防呆效果更好，不会出现生产作业时误将导线插到中间空位的问题。从建模逻辑上看，绘制这类接头时要优先锁定安装基准面，也就是塑壳和PCB贴合的底面作为Z向零点，两个插针的中心坐标要严格对应节距尺寸，背部挡墙的高度要控制在不超过插针顶端的合理范围，避免对接时和母座的线束部分产生干涉，塑壳侧面的脱模斜度要符合常规注塑件的工艺要求，不能出现倒扣结构导致无法正常脱模，插针和塑壳的配合位置要预留合理的过盈量，保证插针压入塑壳后不会出现松动脱落。

　　另外在做整机结构布局时，要给接头的对接操作预留足够的手部操作空间，接头前方至少要留出15mm以上的插合操作距离，周边3mm范围内不要布置高度超过塑壳底座的元件，避免插接线束时和周边元件产生磕碰，同时要注意插针的载流能力匹配，3.96mm间距的VH系列插针单pin载流通常在10A左右，去掉中间pin后两个引脚的载流能力完全能满足低压电源回路的电流传输需求，不需要额外做载流降额处理。
