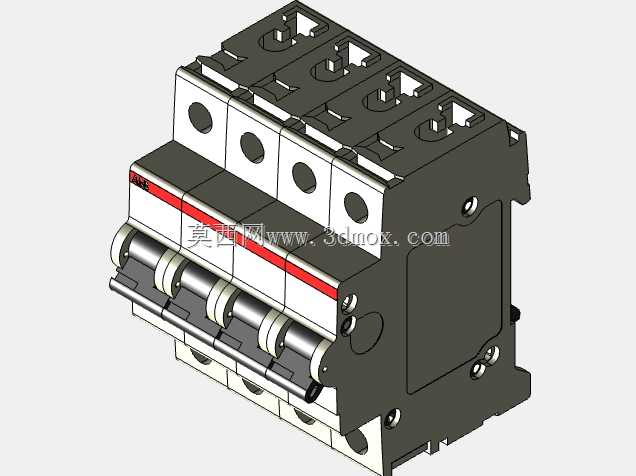

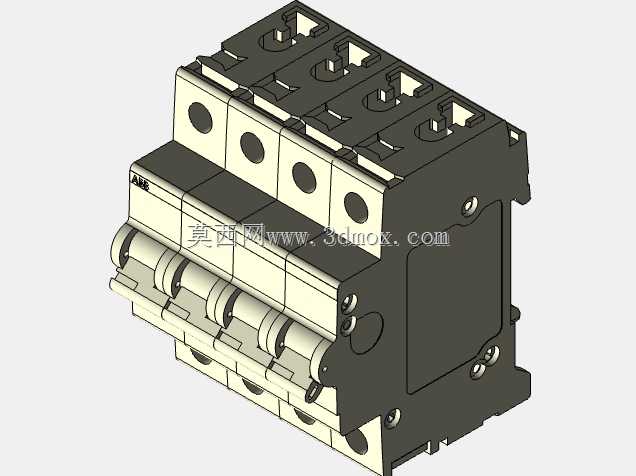

四极塑壳式空气断路器三维结构

　　做低压配电柜体结构设计的工程师，大多都绕不开微型空气断路器的布局校核，这款四极结构的空气开关，是工业三相四线配电回路、民用入户总开场景里的常用保护元件，日常选型和建模时，最容易踩坑的就是安装边界与操作空间的预留不足。从实际应用场景来看，这类四极空开主要用在需要同时切断三根相线与中性线的配电回路中，常见于厂房低压进线柜、车间动力配电箱、商业综合体楼层配电间，以及对断电隔离有明确要求的民用总配电位置，相比三极空开，它能在分断时同步断开中性线，避免中性线带电带来的检修安全隐患，也能规避三相不平衡时中性线电位偏移引发的设备损坏问题。

　　从功能特性上拆解，这款空开的结构完全遵循模数化配电设计规范，操作手柄的行程、脱扣指示窗口的位置、进出线接线端子的排布，都适配常规的导轨安装体系。内部结构上，手柄操作机构采用四连杆联动设计，四个极的动触头同步动作，分合闸时的触头压力保持一致，不会出现单极虚接的问题；灭弧室采用栅片式结构，每个极位独立设置灭弧腔，短路分断时能快速切割、冷却电弧，避免电弧外喷引发的相间短路，这部分结构在建模时特意做了腔体的等比例还原，方便做柜体内部的飞弧距离校核。热脱扣与磁脱扣模块集成在每个极位的壳体内部，热脱扣依靠双金属片受热弯曲触发机构，应对线路过载工况，磁脱扣依靠电磁线圈吸合触发，应对短路大电流工况，两个脱扣模块的动作行程都做了结构限位，保证脱扣动作的可靠性。

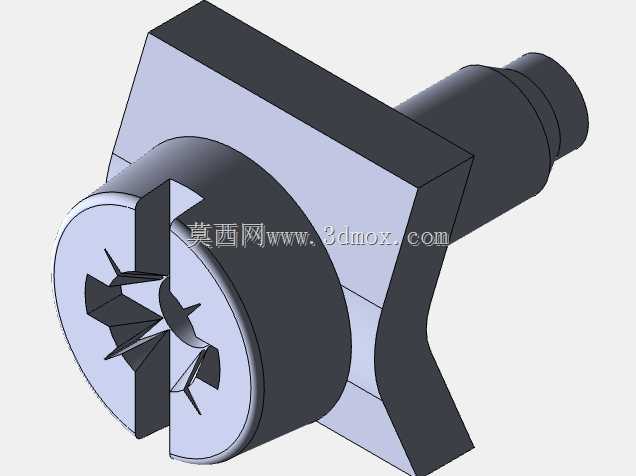

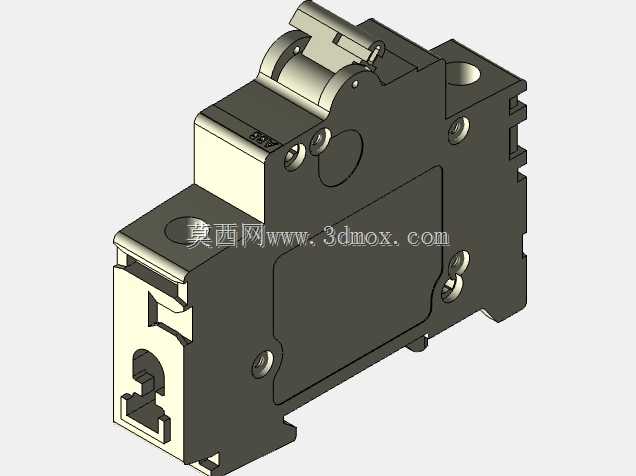

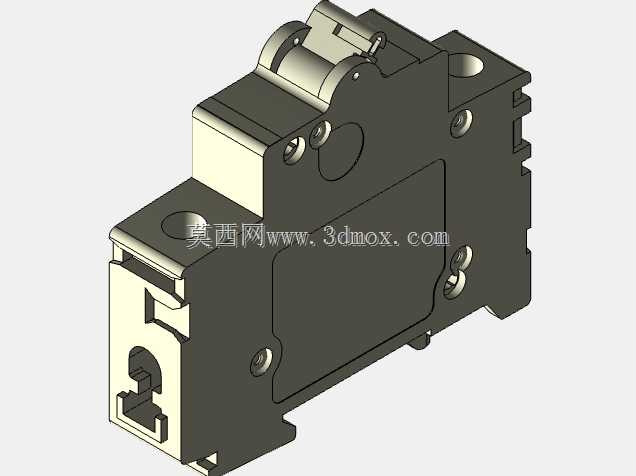

　　设计思路上，这款模型完全参照实际量产产品的结构逻辑做还原，外壳采用上下扣合的拼接结构，四个极位的单极模块通过侧边的卡扣拼接为整体，侧边设置有专用的导轨锁扣结构，适配行业通用的35mm标准DIN导轨，不需要额外打孔固定，安装时只需要将空开对准导轨按压，锁扣自动卡紧，拆卸时拨动锁扣拨杆即可取下，维护更换效率很高。外壳上的接线端子采用压线框式结构，适配不同线径的铜芯导线，端子处的螺丝位置预留了足够的操作空间，常规十字螺丝刀可以垂直操作，不会被相邻元件干涉。

　　外形尺寸与安装边界方面，这款四极空开的宽度遵循模数化尺寸标准，单极宽度为18mm，整体总宽度为72mm，高度方向从导轨安装面到顶部操作手柄的最高点为88mm，深度方向从导轨背面到空开前端面为70mm，建模时已经把安装后的突出尺寸、手柄分合闸时的摆动行程都做了运动仿真校核，在做柜体布局时，空开上方需要预留不小于50mm的接线操作空间，前方需要预留不小于100mm的操作与散热空间，进出线的线缆弯曲半径也需要结合端子位置预留足够空间，避免线缆硬折损伤绝缘层。另外空开侧面的散热筋结构也做了还原，长期满负载运行时，热量可以通过壳体的散热筋与相邻元件之间的空隙散出，布局时不要紧贴其他发热元件布置，建议预留不小于10mm的侧向散热间隙。

　　很多新手工程师在做配电柜体建模时，往往只导入空开的外形轮廓，忽略了操作手柄的运动行程、接线端子的线缆空间、锁扣的拆卸空间，导致实际装配时出现手柄无法完全合闸、螺丝刀无法伸入拧紧端子、拆卸时空开被相邻元件卡住的问题，这款模型把所有的装配干涉点都做了结构还原，包括端子螺丝的沉头深度、手柄分闸时的最大外摆角度、导轨锁扣的拨杆活动范围，完全可以直接用于柜体的布局校核、干涉检查，也可以作为低压电气教学的演示模型，直观展示空开的内部结构与动作逻辑。
