八档位旋钮式旋转开关结构设计

　　这款八档位旋转开关，是面向多回路电路切换场景开发的机械式控制元件，日常在小家电档位调节、工业设备功能切换、通信设备回路选通、玩具功能控制、车载附属设备调控这类场景里都能见到它的身影，核心作用就是通过旋钮的旋转动作，带动内部接触结构完成不同回路的通断组合，实现单旋钮控制多路电路的功能，相比多按键排布的控制方案，能大幅缩减控制面板的占用空间，同时降低操作的误触概率。

　　从实际使用的需求出发，这款开关的设计首先围绕操作可靠性展开，内部采用自复位定位结构，每一个档位都有清晰的卡位反馈，操作人员旋转旋钮时能明确感知到档位切换到位，不会出现停留在两个档位之间的虚接状态，按照常规民用与工业电子设备的使用频次测算，整体机械寿命能满足五万次以上的切换操作，足以覆盖绝大多数设备的全生命周期使用需求。开关的额定工作电压适配250VAC交流回路，额定通断电流可达12A，能直接驱动中小功率的负载回路，不需要额外搭配中间继电器做电流扩容，减少了外围电路的元件数量，也降低了整体控制部分的布线复杂度。

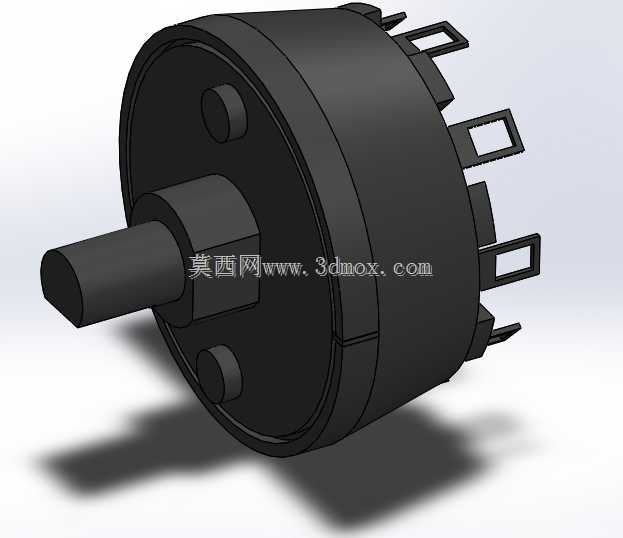

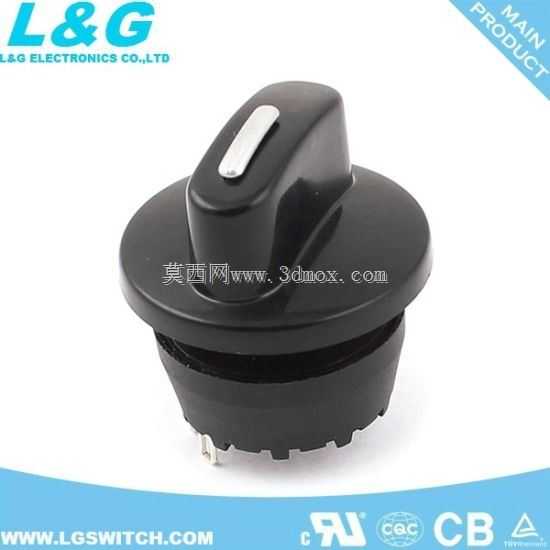

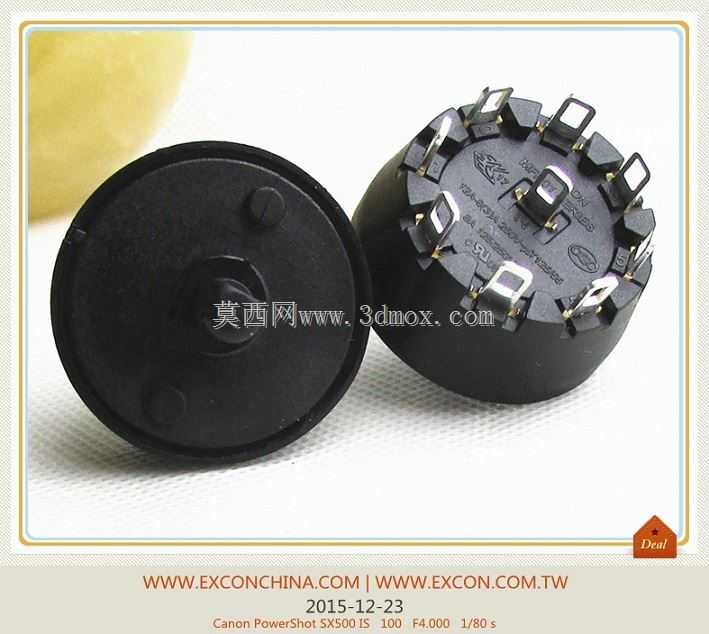

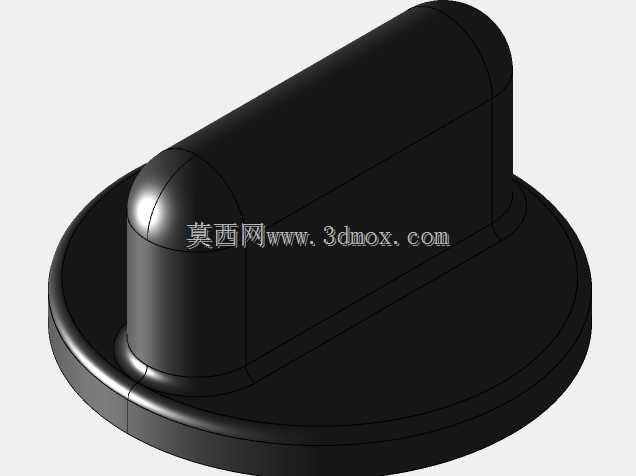

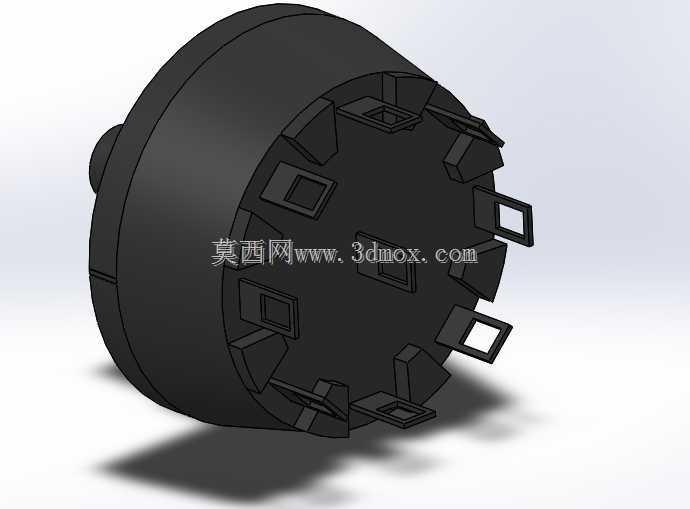

　　外形结构上，这款开关采用圆柱式主体设计，前端伸出的圆柱形旋钮轴是操作受力部位，轴径与伸出长度匹配常规的旋钮帽安装尺寸，不需要额外做转接结构就能适配市面上通用的塑料或金属旋钮帽。主体外壳采用绝缘工程塑料注塑成型，侧壁引出的多组插片式接线端，按照档位回路的排布均匀分布在壳体侧面，插片的厚度与间距符合电子行业通用的接插件标准，既可以直接焊接在PCB板上做板载安装，也可以搭配对应的插接端子做线束连接，适配不同的设备组装工艺。安装边界上，开关主体的圆柱外径、轴向总长度都做了标准化的尺寸控制，面板安装时只需要在控制面板上开出对应直径的安装孔，通过壳体自带的定位卡位就能完成固定，不需要额外设计复杂的安装支架，能适配厚度在1mm到3mm之间的金属、塑料等不同材质的控制面板。

　　设计过程中，首先考虑的是不同应用场景的适配性，档位数量设置为8档，同时预留了36度与45度两种旋转角度的选型空间，能匹配不同回路数量的切换需求，档位编号从1到10做了标识预留，生产时可以根据实际需要的档位数量调整内部定位结构的卡位数量，不需要重新开制主体外壳的模具，大幅降低了不同规格产品的开模成本。绝缘与安全性能上，整体结构通过了ISO、RoHS、CE、UL、CB、Nemko、ENEC等多项主流安规认证，爬电距离与电气间隙都满足低压电器的安全标准要求，能在电器、机械、通信、车辆、玩具、数码产品等不同领域的设备上使用，不需要针对不同行业的安规要求做额外的结构修改。

　　从装配与运输的角度考虑，这款开关的结构设计也兼顾了量产组装的便利性，内部的动触片、静触片、定位弹簧、转轴等零件都采用卡扣式装配，不需要大量的螺丝紧固，能有效提升自动化组装的效率，减少人工装配的误差。成品包装时每个开关单独放入PVC袋做绝缘防护，再按照标准装箱量分别装入内箱与外箱，200件每内箱、800件每外箱的包装规格，既满足长途运输的防护要求，也适配电子加工厂的标准领料批次习惯，不会出现零散包装导致的零件丢失、引脚变形等问题。在三维建模过程中，所有配合尺寸都按照公差配合的标准做了间隙预留，转轴与壳体之间的转动间隙、触片之间的接触压力、定位结构的卡位行程都做了运动仿真验证，确保旋转过程中没有卡滞、接触不良的问题，安装定位尺寸与接插件尺寸都和行业通用规格做了匹配，设计人员在做设备结构选型时，可以直接将模型导入装配体中做干涉检查，不需要重新测绘尺寸，能有效缩短产品开发的周期。
