车床配套可调式机械副定位夹持装置

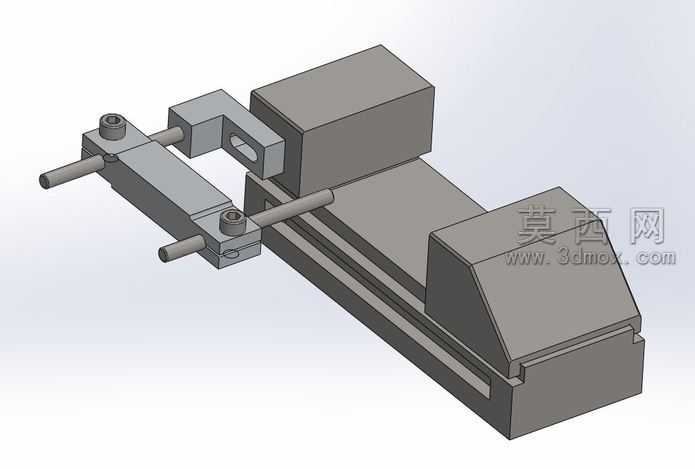

本模型为车床配套使用的可调式机械副定位夹持装置，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械加工装配的实际公差要求，所有零件均按照真实加工工艺完成特征构建，从基础的草图绘制、凸台拉伸、切除特征到细节处的螺纹孔、定位销孔、倒角圆角处理，均逐一还原真实构件的加工特征，保证模型可直接对接生产加工环节的图纸导出需求。渲染阶段采用哑光金属材质模拟普通碳钢加工后的表面质感，对导轨滑动面、夹持接触面做了细微的粗糙度区分，通过环境光遮蔽效果突出各部件的装配层次，清晰展现装置的结构逻辑。整体结构采用双导杆平行导向设计，搭配两组对称布置的锁紧螺钉组件，可实现夹持位置的横向无级调节，夹持块与安装基座之间通过滑动副连接，能够适配不同尺寸规格的待加工工件定位需求；装置底部设置与车床床身匹配的安装定位面，可直接固定在车床导轨侧方，无需额外改造机床结构即可加装使用。设计过程中重点考量了装置的刚性与调节灵活性的平衡，导杆采用加粗圆柱结构降低夹持受力后的形变，锁紧组件的位置避开了工件加工的走刀路径，同时预留了足够的排屑空间，避免加工过程中切屑堆积影响夹持精度；各活动部件之间均设计了合理的装配间隙，既保证滑动调节顺畅无卡滞，又不会因间隙过大导致定位偏移，可有效辅助车床完成轴类、小型块类工件的辅助定位与夹持，提升批量加工时的装夹效率与定位一致性。
