机加工用副夹定位夹具三维结构设计

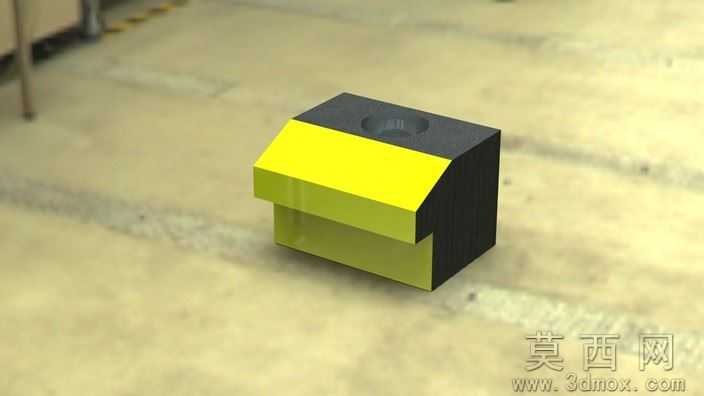

本副夹模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工装夹具的设计规范，对每一处结构尺寸都做了精准的参数约束，确保模型各部分比例协调、装配关系准确。模型主体为一体式块式结构，顶部开设圆形安装通孔，用于配套紧固件完成夹具与工装基座的固定连接，孔位边缘做了微小倒角处理，既能够消除安装时的锐边磕碰风险，也能在渲染时呈现更自然的光影过渡效果。模型前部设计有阶梯式卡槽结构，该结构为副夹的核心工作部位，卡槽的台阶高度、槽宽尺寸都经过合理规划，可与待夹紧工件的对应卡位实现精准贴合，保证夹持过程中的定位精度，避免工件加工时出现位移偏差。在材质与渲染表现上，模型主体赋予了哑光金属钢材质，调整了材质的粗糙度、金属度参数，模拟实际五金夹具经过调质处理后的表面质感，渲染时采用柔和的工作室漫反射光照环境，搭配底部反光台面，清晰呈现出模型的轮廓边线、结构转折与各面的光影层次，能够直观展示副夹的整体形态与结构细节。设计思路上，该副夹定位为机床加工过程中的辅助夹紧配件，整体结构摒弃了冗余的复杂设计，采用规整的块式造型，既能够保证夹具自身的结构强度，承受加工过程中的切削作用力，也便于实际生产时的铣削加工，降低零件的制造成本；顶部的安装孔位置经过重心校核，确保夹具安装后受力均匀，不会出现偏载导致的夹持松动问题；前部的卡槽结构做了让位设计，避免夹持时与工件的其他部位产生干涉，可适配多种同规格小尺寸工件的装夹需求。建模过程中对模型的所有边线都做了一致性检查，没有出现破面、重叠面、几何错误等问题，模型的拓扑结构规整，可直接用于后续的工程图生成、装配模拟、3D打印验证或者数控加工编程参考，能够为工装夹具的设计优化、同类夹紧部件的结构改进提供直观的三维参考依据。
