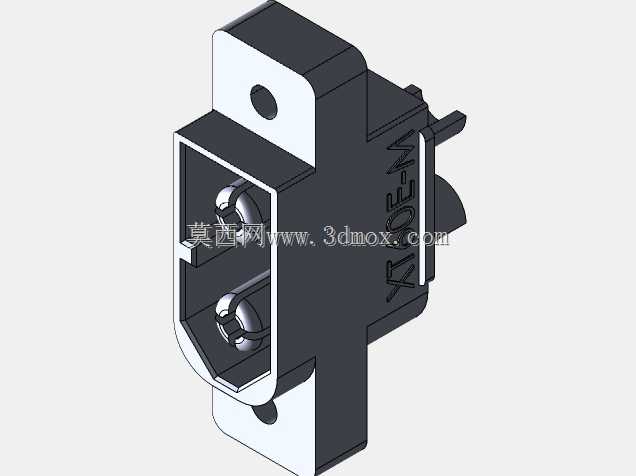

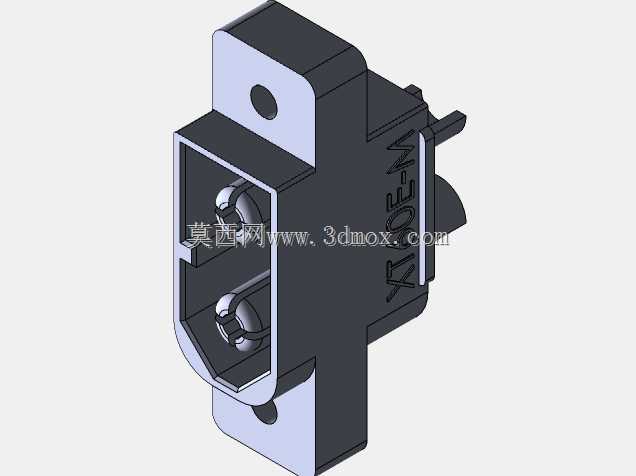

面板安装式XT60E-M大电流接插件结构

　　在动力电源接驳场景中，接插件的安装可靠性、载流稳定性一直是结构设计环节需要重点考量的要素，尤其是需要外露固定在设备壳体上的电源接口，既要保证插拔操作的便利性，也要兼顾安装后的结构强度，避免反复插拔导致接口松脱、内部接线受力断裂。这款面板式XT60E-M接插件的结构设计，正是针对这类固定安装场景做了针对性优化，区别于常规线束端直接甩线的XT60接头，它自带一体化的安装法兰结构，不需要额外搭配固定支架就能直接锁定在设备面板上，大幅简化了设备壳体的接口装配工序。

　　从实际应用场景来看，这类接头广泛用在需要频繁插拔动力电源的设备上，比如便携储能电源的对外输出接口、航模动力电池的机身充电接口、工业小型移动设备的电源输入端口，还有低压大电流的测试治具供电端，相比普通的DC电源接头，它的载流能力更强，接触电阻更低，大电流工况下的发热控制表现更好，能适配持续数十安培的电流传输需求。设计上采用了公端插针内嵌的结构，插针外部有绝缘壳体做防护，既可以避免外露导体误触造成短路，也能在插拔过程中对插针形成导向保护，减少插针受侧向力弯折的概率。

　　安装法兰上预留了两个对称的固定孔位，适配M3规格的安装螺丝，法兰与接头主体为一体化注塑成型，安装后法兰面完全贴合设备面板内壁，只留插接端伸出面板外侧，既可以保证接口的安装垂直度，也能在面板外侧形成规整的插接界面，不会出现接头歪斜导致插拔卡滞的问题。接头的插接端做了防反插的不对称轮廓设计，和对应的母端接头对接时只有唯一的插入方向，能彻底避免正负极接反的问题，对于没有防呆设计的早期接插件来说，这个结构能大幅降低现场接线、插拔操作时的失误率，减少电源反接烧坏后端设备的风险。

　　内部的导电接触件采用了冠簧式接触结构，插针插入后接触件会从多个方向抱紧插针，保证接触面积足够大，即使在设备有振动的工况下，也不会出现接触不良、打火的问题。接头侧面做了防滑的标识纹路，既可以在模具成型时标注型号规格，也能在装配时增加摩擦力，方便作业人员握持对位。从安装边界尺寸来看，法兰部分的轮廓尺寸控制得非常紧凑，不会在设备内部占用过多的安装空间，对于内部布局紧凑的小型设备来说，不需要为了预留接口安装空间刻意加大壳体尺寸，插接端伸出面板的长度也做了优化，既保证插接时有足够的咬合深度，也不会因为伸出过长容易被外力磕碰损坏。

　　在结构建模的过程中，针对这类接插件常见的曲面配合问题做了优化，所有的安装孔位、插接配合面、法兰贴合面都做了精确的尺寸还原，不管是用来做设备的接口装配干涉检查，还是用来做面板开孔的定位参考，都能直接匹配实物的安装尺寸，不需要二次调整尺寸参数。接头尾部的接线端预留了足够的焊线空间，适配不同线径的硅胶电源线焊接，焊接后可以套热缩管做绝缘防护，尾部的结构也能对焊接位置的线材形成一定的应力释放，避免线材弯折时焊点直接受力脱落。

　　很多工程师在做设备结构设计时，往往会忽略接插件的安装细节，比如没有预留足够的插拔操作空间，或者安装孔位和接头轮廓不匹配，导致实际装配时接头装不进去，或者装完之后插拔手感很差。这款接插件的模型完整还原了所有的外形轮廓和安装特征，在做整机结构布局时，可以直接导入模型做装配验证，提前确认面板开孔位置、安装螺丝的避让空间、插拔时的手部操作空间，避免后期打样后才发现接口位置干涉、安装空间不足的问题。尤其是对于需要做面板密封设计的设备，还可以根据法兰面的尺寸搭配对应的密封胶圈，实现接口位置的防尘防水效果，法兰面的平整度足够，胶圈压紧后能形成可靠的密封界面，不会出现缝隙导致液体、粉尘进入设备内部。

　　从长期使用的可靠性角度来看，这种一体化法兰结构的接头，相比用胶水或者扎带固定在面板上的普通接头，抗拉扯能力要强很多，即使插拔时用力不当，外力也会通过法兰传递到设备壳体上，不会直接拉扯到内部的接线和焊点，大幅提升了接口的使用寿命。插针的材质一般采用黄铜镀金处理，抗氧化能力强，长期使用也不会因为接触面氧化导致接触电阻升高，适合在户外或者工业环境下使用，不会因为环境温湿度变化出现接触不良的问题。
