八位七段数码管显示驱动模块结构设计

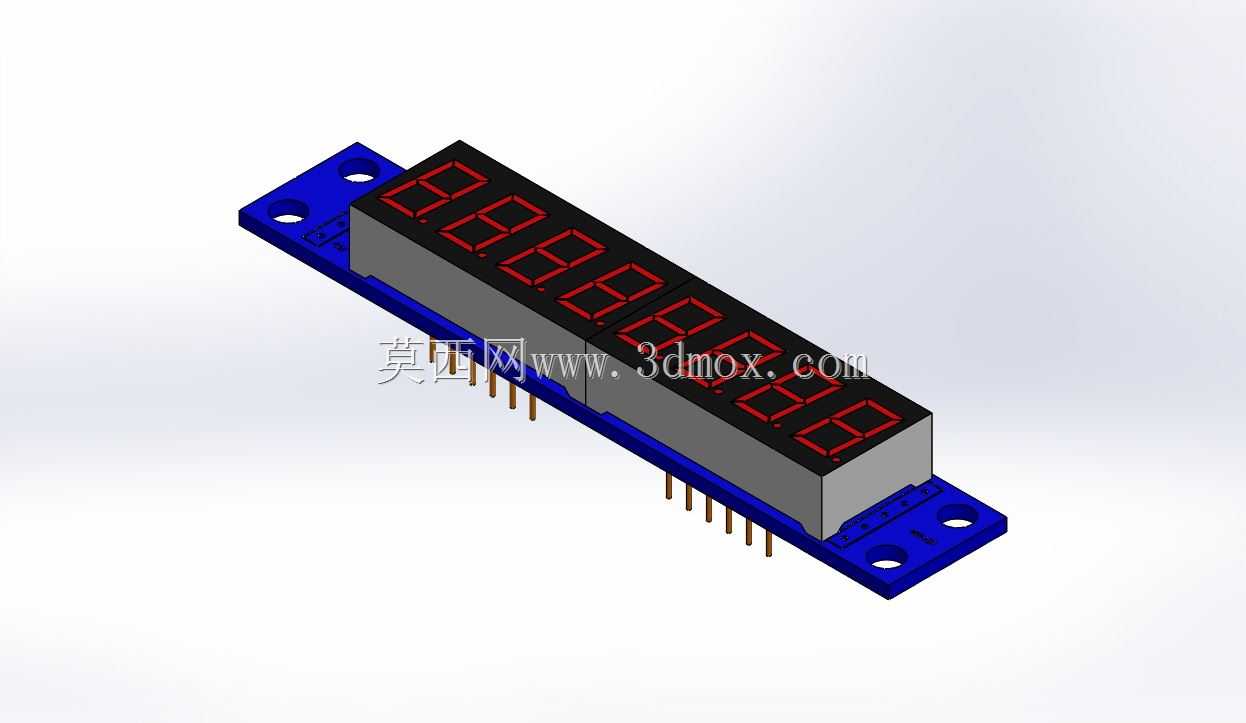

　　在嵌入式数显终端、小型工控面板、教学实验装置的开发场景中，这类集成式八位七段数码管驱动模块是非常常用的人机交互组件，很多工程师在做结构适配时往往只关注电路逻辑，忽略安装边界与外形干涉问题，最终打样后出现装配错位、接插件顶壳、固定孔位偏差的问题，这个三维结构模型刚好可以解决前期结构适配的痛点。从实际使用场景来看，这类模块常被用在小型温控器面板、简易计数器、实验台参数显示单元、开源硬件开发项目的数值输出端，相比零散的数码管拼焊方案，集成式模块把驱动芯片、数码管阵列、排针接口都整合在同一块PCB基板上，省去了工程师自行布线排布数码管的工序，也减少了多段数码管并联带来的接线杂乱问题。

　　从功能特性上看，模块采用MAX7219作为核心驱动芯片，仅需三根IO口即可完成八位数码管的全部段码控制，不需要主控芯片持续刷新段码输出，能大幅降低主控单元的运行负载，数码管段采用红色高亮发光段，常规室内光照环境下可视距离可达3-5米，完全满足工业现场本地参数读取的需求。设计思路上，模块整体采用长条形布局，将八组0.5英寸七段数码管沿PCB长边等距排布，数码管本体通过波峰焊固定在PCB正面，驱动芯片布置在数码管下方的PCB空间内，不会额外增加模块的整体厚度；PCB两端延伸出带固定孔的安装耳，安装耳上的通孔采用3.2mm标准孔径，适配M3规格的铜柱或螺丝固定，安装耳与数码管本体之间预留了0.8mm的高度差，避免锁付螺丝时螺丝帽刮蹭数码管外壳。

　　从外形尺寸与安装边界来看，模块总长度为88mm，总宽度为22mm，数码管显示面距离PCB背面排针顶端的总高度为18mm，两端安装耳的孔中心距为80mm，排针采用2.54mm标准间距的直插排针，排针总长度为11mm，伸出PCB背面的长度为8mm，在做面板结构设计时，需要在面板对应位置预留76mm*14mm的显示开窗，开窗边缘距离数码管显示面的间隙控制在0.5mm即可，既可以避免漏光，也不会因为加工公差导致面板压到数码管表面。很多工程师在做外壳设计时容易忽略排针的插拔空间，这个模块的排针布置在PCB长边的下侧，距离PCB侧边的距离为3mm，结构设计时需要在排针对应位置预留至少15mm的接线操作空间，方便杜邦线插拔，不会被外壳侧壁挡住。

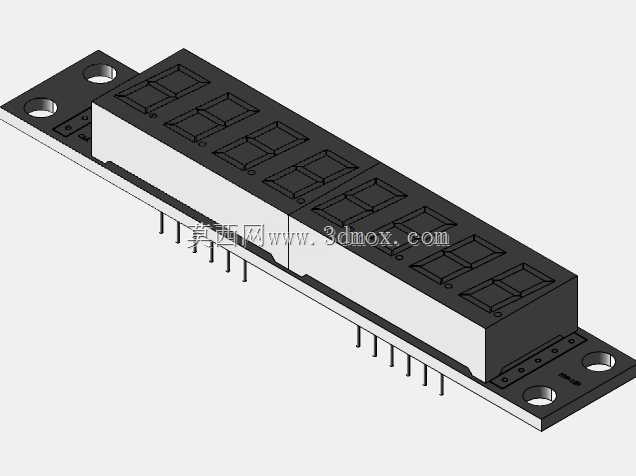

　　另外模块的安装耳采用蓝色FR4基材制作，和黑色的数码管本体形成明显的视觉区分，装配时可以快速识别固定孔位，减少对位时间；数码管表面覆盖有哑光黑色的遮光罩，每个段码的发光区域都做了独立的遮光隔腔，避免相邻段码发光时出现串光问题，显示数字的边缘清晰度比无遮光罩的裸数码管提升很多，即使在侧面小角度观察也不会出现数字重影的情况。在做结构适配时还要注意，模块背面的驱动芯片表面距离PCB背面的高度为2.5mm，设计外壳内部支撑筋的时候要避开芯片位置，支撑筋的高度不要超过5mm，避免顶到芯片导致焊接引脚脱焊；如果是采用卧式安装的场景，还可以将直插排针更换为弯针，此时模块整体的安装高度会降低到12mm，适合薄型面板的安装需求，这个三维模型完整还原了模块上所有结构特征，包括数码管的段码分隔、安装耳的倒角、排针的每一根针脚位置，导入装配环境后可以直接做干涉检查，不需要再自行测绘尺寸，能大幅缩短结构开发的周期。
